Visera Helios轻量化遮光防护面罩结构设计

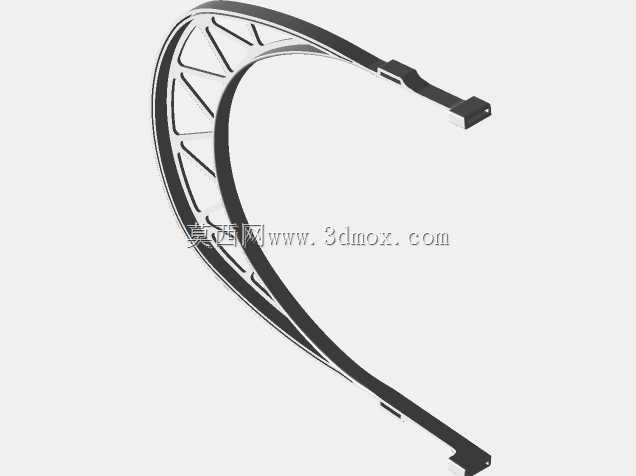

　　这款遮光防护面罩的结构设计，核心围绕快速增材制造场景下的个人防护需求展开，在做结构拆分时优先考虑了桌面级FDM3D打印机的成型边界，整体外轮廓尺寸控制在常规220220250mm成型仓可容纳范围内，无需拆分打印即可一体成型主体框架，避免了拼接带来的结构强度损耗与装配公差累积。从实际使用场景出发，面罩的面部贴合区域做了弧度自适应处理，贴合面的边缘预留了2mm的柔性密封件安装槽，可搭配常见的海绵胶条或者硅胶密封条实现面部贴合处的密封，既能够阻挡外部飞溅物、浮尘接触面部，也能减少佩戴时的硬接触压痕，长时间佩戴的舒适度有明显提升。面罩前部的呼吸区域做了格栅式通风格栅设计，格栅的倾斜角度经过反复调整，既保证了足够的通风面积降低呼吸阻力，

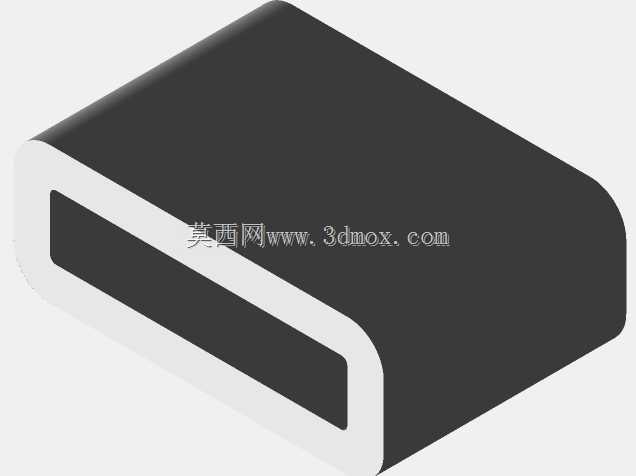

　　又能避免外部直射光线从格栅缝隙进入面罩内部影响遮光效果，格栅的筋条厚度控制在1.2mm，在保证打印时不出现翘曲变形的前提下，尽可能降低整体重量，最终成品的主体框架重量控制在35g以内，搭配常规的固定绑带后整体佩戴重量不会对颈部造成额外负担。在遮光功能的实现上，面罩的上部延伸结构做了15度的向下倾斜角度，能够在佩戴时遮挡额头前部的侧向直射光线，配合眼部位置预留的护目镜安装位，可直接搭配常规的平光护目镜或者遮光镜片使用，不需要额外定制镜片配件，降低了使用时的配件替换成本。固定结构的设计上，面罩两侧预留了标准的绑带穿槽，穿槽宽度为10mm，可兼容市面上绝大多数的弹性绑带、魔术贴绑带，不需要额外定制固定配件，

　　用户可根据自身头围尺寸自由调整绑带长度，适配不同头型的佩戴需求。设计过程中针对3D打印的工艺特性做了大量优化，所有的转角位置都做了R2以上的圆角处理，避免打印时出现应力集中导致的层间开裂，所有的悬空结构都控制在45度以内，打印时不需要添加额外的支撑结构，既减少了打印耗材的浪费，也省去了后期拆除支撑、打磨支撑痕迹的工序，大幅缩短了单件成品的制作周期，常规0.2mm层厚设置下，整体打印时长可控制在3小时以内，能够满足应急场景下的快速制作需求。从结构强度角度考虑，主体框架的壁厚统一设置为1.6mm，刚好是常规PLA耗材3D打印时4层线宽的厚度，既保证了框架整体的抗挤压强度，日常佩戴时不小心挤压、磕碰不会出现断裂变形，

　　又不会因为壁厚过大导致整体重量上升、打印时间增加。面罩的下部预留了呼吸阀的安装位，可根据使用需求选配常见的圆形呼吸阀配件，进一步提升佩戴时的空气流通效率，减少闷热感，即使在温度较高的环境下长时间佩戴，也不会因为面罩内部空气不流通出现镜片起雾的问题。在安装边界的考量上，整个面罩的突出距离控制在80mm以内，佩戴时不会因为突出距离过大影响日常的动作幅度，低头、转头时不会和胸前的衣物、装备出现干涉，适配多数作业场景下的佩戴需求。格栅结构的间隙控制在3mm，既能够保证通风效率，又能阻挡较大颗粒的飞溅物直接冲击面部，在常规的作业防护、日常防护场景下都能提供足够的防护能力。整个结构没有复杂的装配结构，打印完成后只需要安装密封条、绑带和可选配的镜片、呼吸阀即可直接使用，不需要额外的粘接、紧固件连接，普通用户即使没有装配经验也能快速完成组装使用。针对不同的打印耗材适配，结构设计时也做了对应的公差预留，PLA、PETG等常见3D打印耗材都可以直接打印使用，不需要针对不同耗材调整尺寸参数，打印完成后不会因为耗材的收缩率问题出现配件无法安装的情况。
