可3D打印拆分式医用直线加速器结构

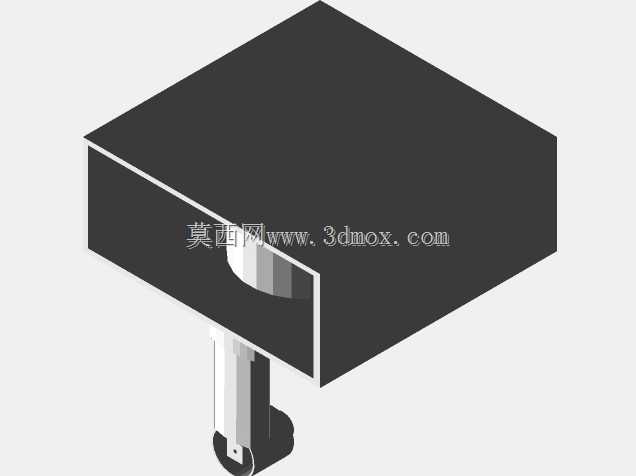

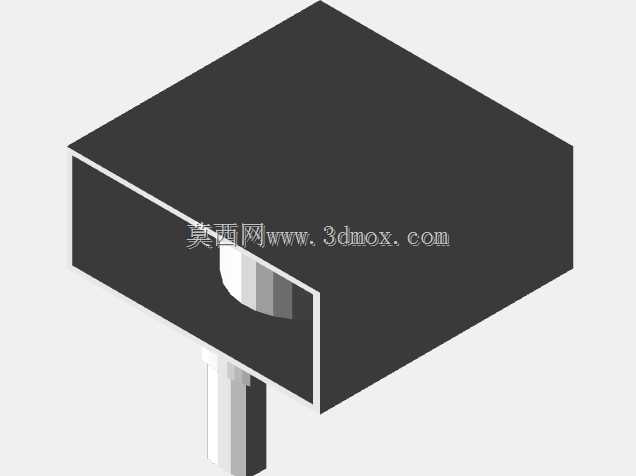

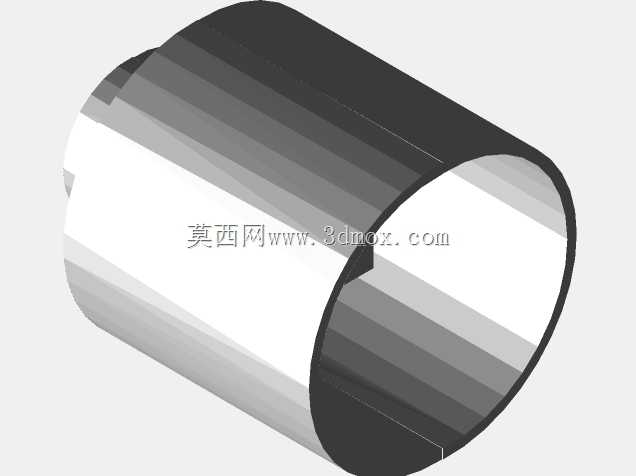

　　在放射治疗临床场景中，直线加速器是开展肿瘤精准放疗的核心设备，常规商用机型整机造价高昂，整机运输、现场安装调试的成本占比极高，对于基层医疗机构的放疗科室建设、医学院校的放疗技术教学场景而言，全尺寸真机的配置门槛难以覆盖实际需求。本次设计的拆分式直线加速器结构，采用等比例缩小的模块化拆分思路，将原本一体化的主机壳体、旋转支撑结构、伸缩治疗臂、末端治疗头全部拆分为可独立加工的独立部件，所有部件的连接接口均采用标准化卡扣与定位销设计，无需额外粘接或紧固件即可完成组装，适配尼龙、PLA等常见3D打印材料的加工特性，打印完成后可快速拼接为完整的设备模型。

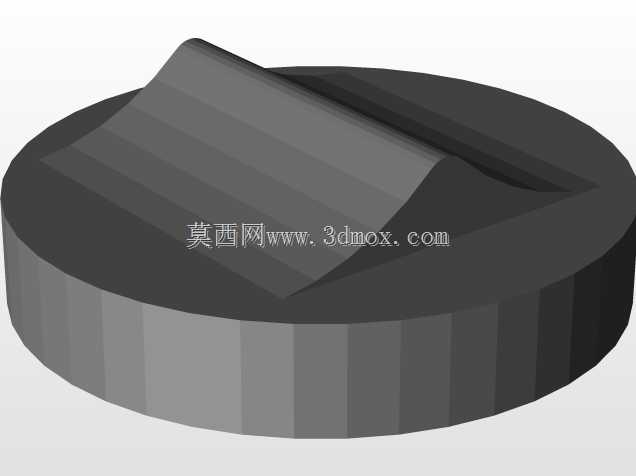

　　从结构功能来看，该结构完整还原了真机的核心运动逻辑：支撑立柱内置旋转传动结构，可带动水平悬臂实现360度周向旋转，悬臂段设计为多级伸缩式结构，可根据治疗位置需求调整伸出长度，末端搭载的治疗头部件预留了标准安装接口，可替换不同规格的模拟准直器部件，还原真机针对不同病灶位置调整照射范围的功能特性。在安装边界设计上，拆分后的单个部件最大尺寸控制在常规桌面级3D打印机的成型幅面范围内，无需大尺寸工业级打印设备即可完成全部部件的加工，组装完成后的整体模型占地尺寸适配常规教学展示台、桌面陈列的空间要求，支撑底座预留了标准安装孔位，可直接固定在展示台面上避免倾倒。

　　设计过程中针对3D打印的工艺特性做了多处结构优化：所有壳体部件的壁厚统一设置为适配FDM打印的2mm厚度，避免薄壁结构打印过程中出现翘曲变形；运动配合部位预留了0.2mm的装配间隙，无需二次打磨即可实现顺畅的转动与伸缩动作；所有棱角位置均做了R1.5的圆角处理，既避免打印过程中出现应力集中导致的部件开裂，也还原了真机设备的安全圆角设计，避免模型使用过程中出现锐边划伤。

　　从应用场景来看，该结构既可以作为放疗技术教学的具象化教具，帮助学员直观理解直线加速器的结构组成与运动逻辑，也可以作为设备研发阶段的原理验证模型，验证不同臂长配比下的结构稳定性，还可通过更换不同材质的打印部件，测试低成本材料替代方案的可行性，为后续真机的低成本化改进提供结构参考。结构设计中充分考虑了运输便利性，拆分后的所有部件可平整收纳于标准尺寸的收纳盒内，相比一体化模型的运输体积缩减60%以上，大幅降低了模型转运过程中的损坏风险。针对临床场景中对治疗头定位精度的要求，模型的旋转关节部位设计了刻度标识结构，可直观展示旋转角度与臂长伸缩距离的对应关系，还原真机的定位操作逻辑，帮助操作人员快速熟悉设备的运动行程范围。
