防疫口罩弹性挂带结构三维设计

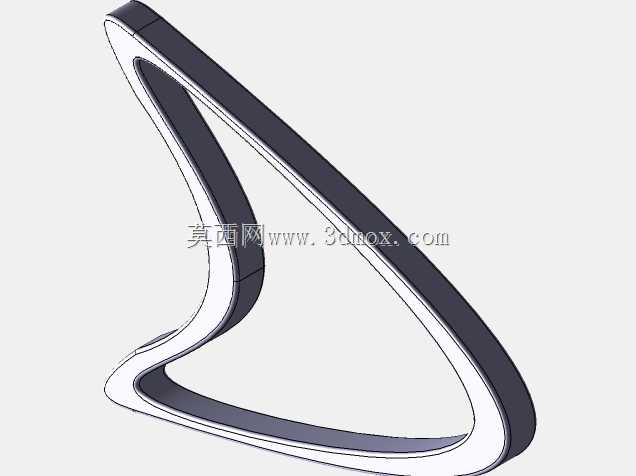

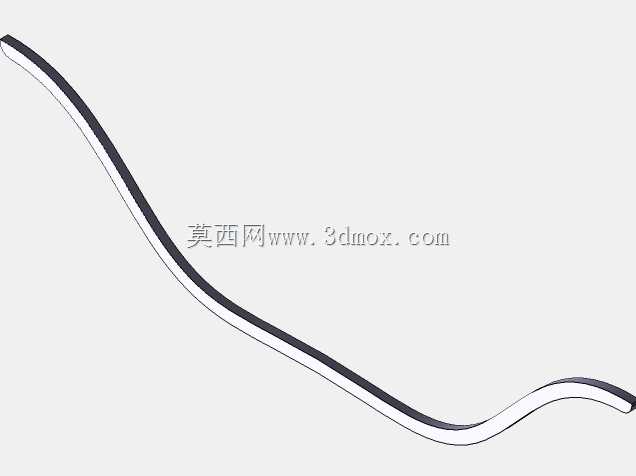

日常防疫场景中，口罩挂带是直接影响佩戴舒适度与密封可靠性的核心配件，很多人长时间佩戴口罩出现的耳后勒痕、挂带滑脱、密封失效问题，本质都和挂带的结构设计合理性直接相关。这款挂带的结构设计没有采用常规的等截面直条形态，而是顺着人体耳后与面部衔接的自然曲面做了连续的弧度拟合，建模阶段先通过人体头面部三维点云数据提取耳后接触区域的轮廓线，再沿着轮廓线做扫掠成型，截面采用渐变的椭圆设计，和耳后皮肤接触的区域截面宽度更大，能在相同拉紧力下降低局部压强，减少长时间佩戴的压痕不适感，挂带两端和口罩本体连接的位置做了收窄处理，方便和口罩面层的焊接工位匹配，不需要额外调整焊接模具的定位尺寸就能适配常规平面口罩、折叠口罩的生产线焊接节奏。

从实际使用的工况来看，挂带需要满足反复拉伸的疲劳强度要求，日常佩戴过程中摘戴口罩的拉伸量通常在原长的1.2到1.8倍之间，建模时特意在挂带的弧度拐点位置做了圆角过渡，避免应力集中导致的反复拉伸断裂问题，整个挂带的壁厚控制在均匀的1.2mm，既保证了弹性回复率，也不会因为壁厚过大导致佩戴时的异物感过强。安装边界方面，挂带两端的连接端长度预留了8mm的焊接余量，焊接端的截面做了微幅的粗糙面纹理处理，能提升和无纺布面层的焊接结合强度，避免佩戴过程中挂带从口罩本体脱落。

设计过程中也考虑了不同头围尺寸人群的适配性，挂带的自然弧度预留了一定的变形余量，不需要调整尺寸就能适配从青少年到成年男性的不同耳位高度，挂带的表面做了哑光的微弧面处理，不会因为和皮肤反复摩擦产生泛红过敏的问题，和口罩面层连接后，挂带的自然弯曲形态能刚好贴合耳后到下颌的轮廓走向，不会出现佩戴时挂带扭转、勒压耳骨的问题。

从生产适配的角度，这个挂带的结构可以直接适配常规的弹性体挤出成型工艺，不需要复杂的模具抽芯结构，成型后的挂带可以直接通过自动化焊接设备和口罩本体完成组装，不需要额外的人工整理工序，弧度的设计也避免了挂带在生产输送过程中出现缠绕、打结的问题，能有效提升口罩生产线的整体运行效率。在防护性能的匹配上，挂带的拉力值控制在单根5N到8N之间，既能保证口罩和面部贴合的密封压力，也不会因为拉力过大导致佩戴时的紧绷感，长时间佩戴4到6小时也不会出现明显的耳后不适感，适合日常通勤、医疗防护场景下的长时间佩戴需求。建模过程中对挂带的拉伸变形做了有限元验证，在2倍拉伸量的情况下，挂带的最大应力出现在弧度过渡区域，远低于弹性体材料的屈服强度，反复拉伸1000次后的残余变形量控制在5%以内，能满足日常使用过程中反复摘戴的耐用性要求，不会出现使用几次就松弛滑脱的问题。
