购物车横杆防疫接触防护夹结构设计

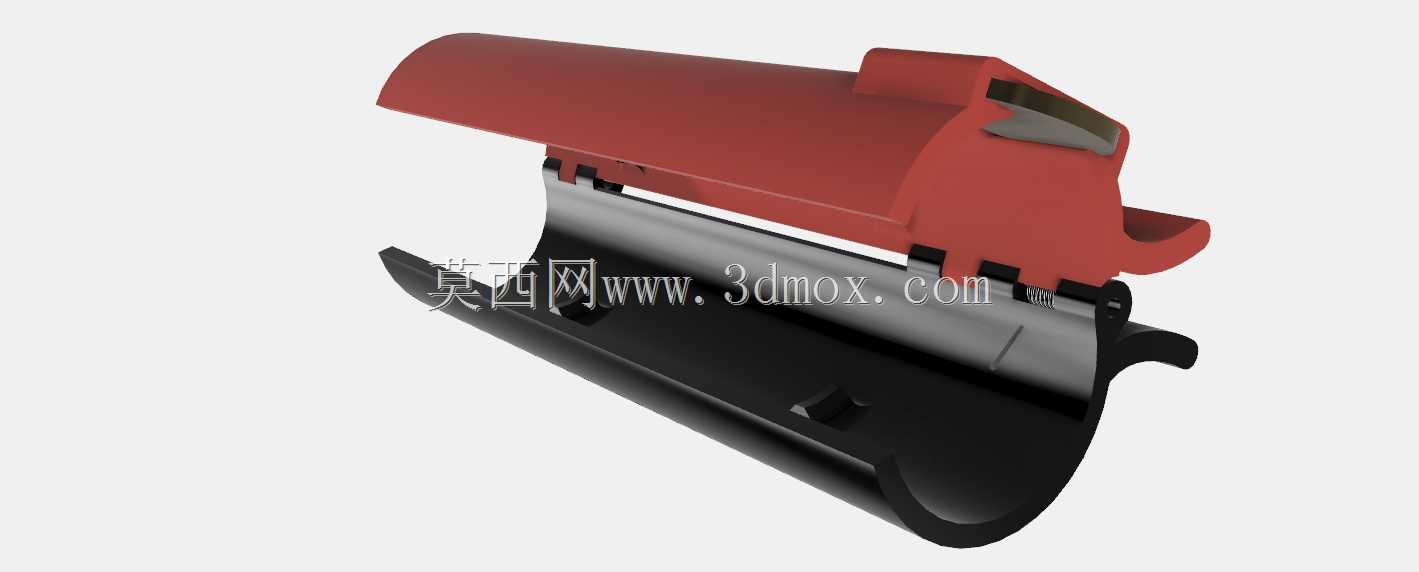

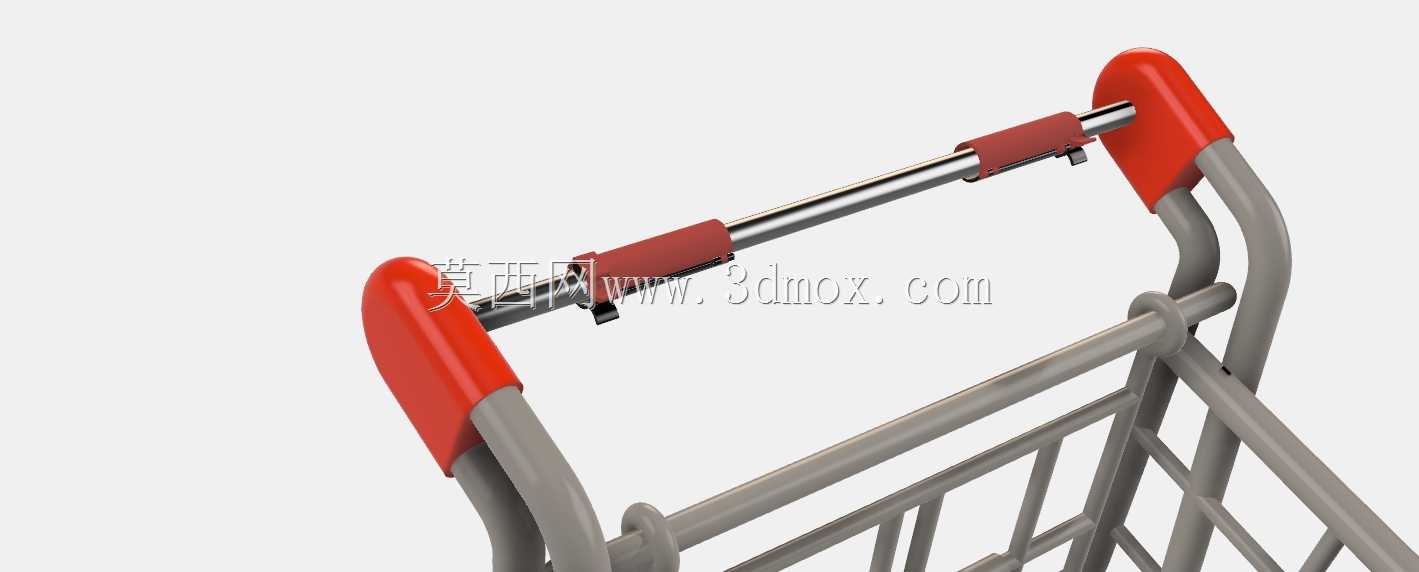

　　这款夹装式防护结构，主要适配商超、卖场公用购物车的金属横杆使用场景，解决公共场景下多人反复接触同一握杆带来的交叉接触风险，属于日常公共卫生防护类的小型机械结构。从实际使用场景出发，公用购物车的握杆是高频接触部件，日常使用中不同消费者反复握持，常规消毒很难做到每客一消，尤其是客流高峰时段，握杆表面的接触污染风险较高，这款夹装结构的核心作用，就是在握杆和使用者手掌之间形成物理隔离层，避免手部直接接触公共握杆表面。结构整体采用抱夹式设计，主体为适配圆杆弧度的C型夹体，夹体内侧预留了和常规购物车横杆外径匹配的圆弧接触面，安装时不需要额外工具，依靠内置弹簧的预紧力就可以牢牢卡在横杆上，不会因为正常握持推拉出现滑动、偏转或者脱落。

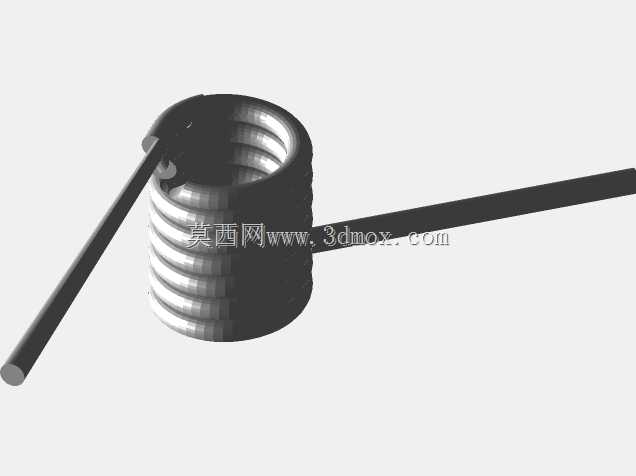

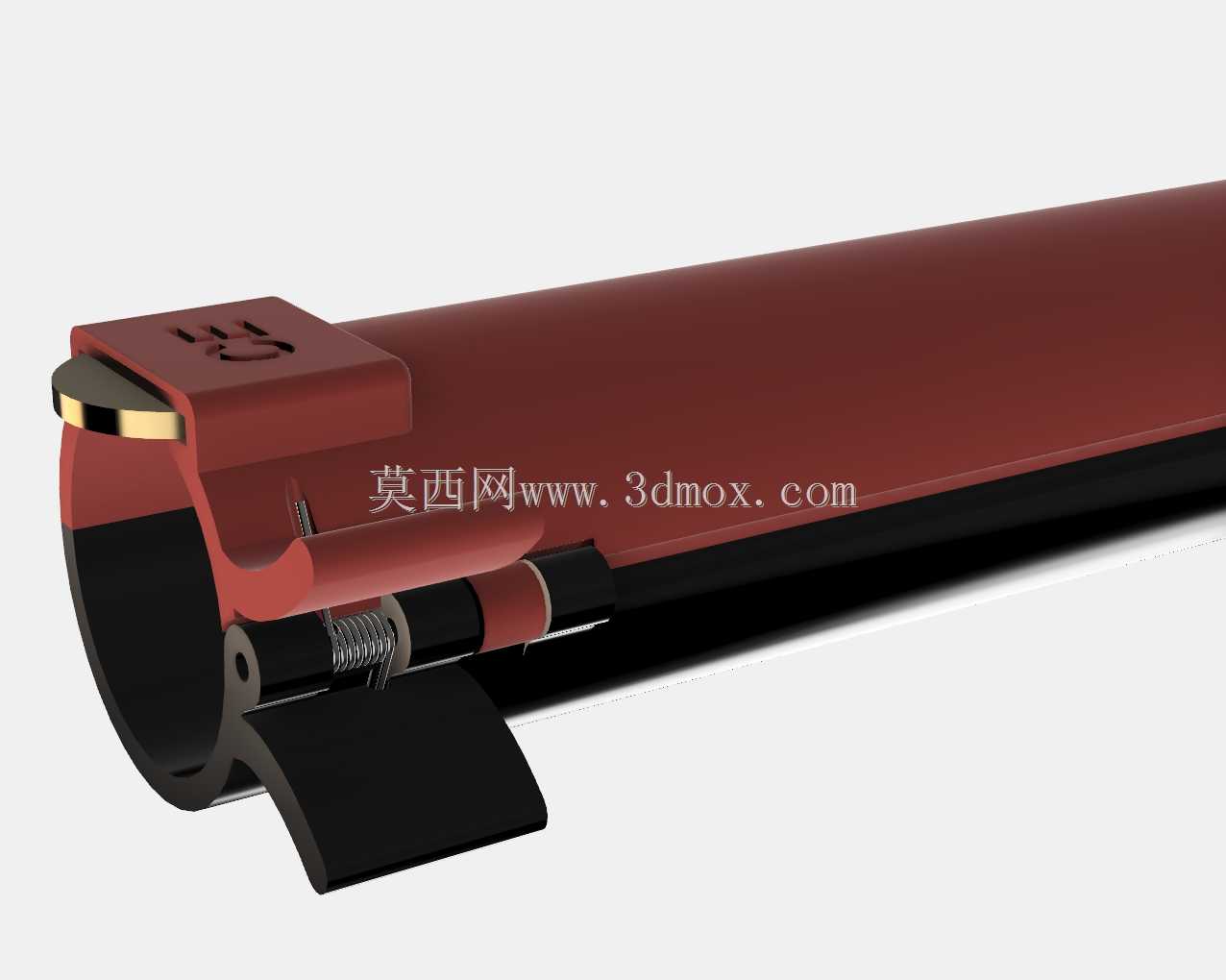

　　夹体的上半部分做了延伸的承托面，刚好覆盖人手握持时的手掌接触区域，边缘做了圆弧过渡处理，握持时不会有硌手的棱角，推拉购物车时的受力方向和夹体的抱紧方向一致，正常施力下夹体的抱紧力完全可以抵消推拉过程中的横向摩擦力，不需要额外的锁止结构。内置的弹簧选用常规市售的标准发夹弹簧，属于通用易得的标准件，不需要定制特殊规格的弹性件，后期如果弹簧出现疲劳失效，使用者可以自行从常规渠道采购同规格弹簧替换，不需要整体更换整个夹体，降低了后期维护的成本和门槛。夹体的轴杆固定位置，设计了适配直径2.5毫米标准钉子的安装孔，装配时可以直接用标准规格的钉子作为转轴，考虑到日常使用中的晃动和受力，装配时建议在转轴位置辅以少量胶水粘接固定，避免长期使用后转轴松脱导致夹体散架。夹体的开合角度做了限位设计，最大开合度略大于常规购物车横杆的直径，安装时只需要捏动夹体的开合端，将C型开口对准横杆卡入即可，单手就可以完成安装和拆卸操作，不需要复杂的操作步骤，普通使用者不需要阅读说明书就可以快速上手。

　　从安装边界来看，这款夹体适配的横杆直径覆盖了市面上绝大多数商超购物车的握杆尺寸，夹体内侧的圆弧面做了微小的余量设计，对于直径在适配范围内略有偏差的圆杆，都可以依靠弹簧的预紧变形量实现抱紧固定，不需要针对不同品牌的购物车单独开模调整尺寸。夹体的外露部分没有尖锐的凸起和边角，即使在人流密集的超市场景下，也不会剐蹭到过往行人或者商品，外露的接触面做了平滑处理，日常使用中可以直接用消毒湿巾擦拭表面，不会残留清洁死角。结构设计上没有采用复杂的多零件拼接，整体零件数量极少，除了夹体主体、弹簧、转轴三个核心部件外没有多余的零散零件，不管是批量注塑生产还是3D打印打样，都可以快速实现，生产装配的工序非常简单，不需要复杂的工装夹具就可以完成整机组装。

　　从受力角度分析，人在推拉购物车时，手掌施加在夹体承托面上的力主要是沿购物车行进方向的水平力，以及垂直向下的压力，这两个方向的力都会作用在C型夹和横杆的接触面上，进一步增大夹体和横杆之间的摩擦力，反而会让夹体固定得更稳固，不会出现受力后夹体移位的问题。夹体的开合端做了防滑的纹理设计，捏动开合时手指不容易打滑，即使手上沾有水或者少量污渍，也可以轻松捏开夹体完成拆装。考虑到公共场景下的使用损耗，夹体的壁厚做了合理的冗余设计，正常使用下的磕碰、轻微摔落都不会导致夹体开裂或者断裂，材料选用常规的硬质耐磨塑料即可，不需要特殊的工程材料，进一步控制了生产和使用成本。
