圆形工件轮廓中心定位找正工具

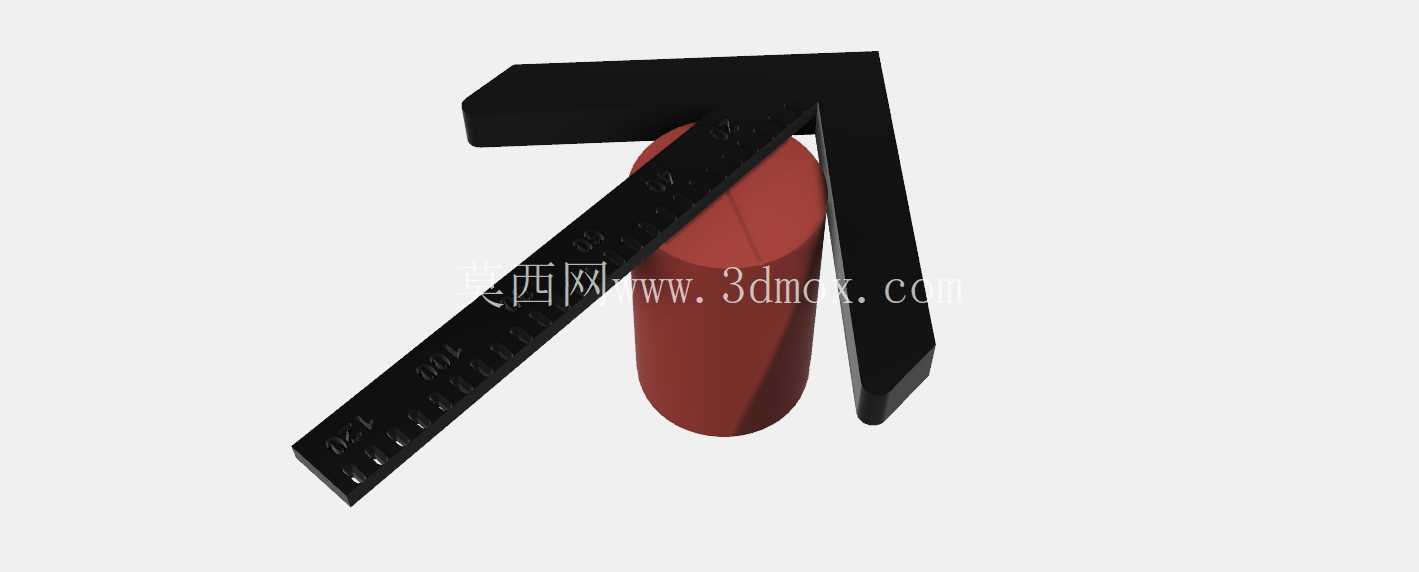

　　在钳工划线、管件预制、圆棒料下料、法兰盘安装找正这类现场作业场景里，圆形截面工件的圆心定位一直是影响作业效率的关键环节——传统找圆心需要借助高度尺多次划线、配合V型块反复调整，遇到大直径圆管、短尺寸圆柱料的时候，反复装夹找正的时间往往比实际加工耗时更长，尤其是现场维修、单件小批量加工场景下，没有专用工装辅助的话，很容易出现划线偏差，导致后续钻孔、车削、焊接的位置度超差。这款中心定位工具就是针对这类现场痛点设计的，整体采用直角靠尺加斜向划线尺的组合结构，不需要复杂的读数操作，只要将两个互相垂直的直角边贴紧圆形工件的外圆柱面，斜向尺身的刃口就会自动指向圆心方向，单次靠紧就能划出一条过圆心的基准线，两次不同角度靠紧划线的交点就是精确的圆心位置，整个操作不需要计算、不需要额外辅助块，哪怕是刚入行的钳工也能快速上手，不会出现读数误差。

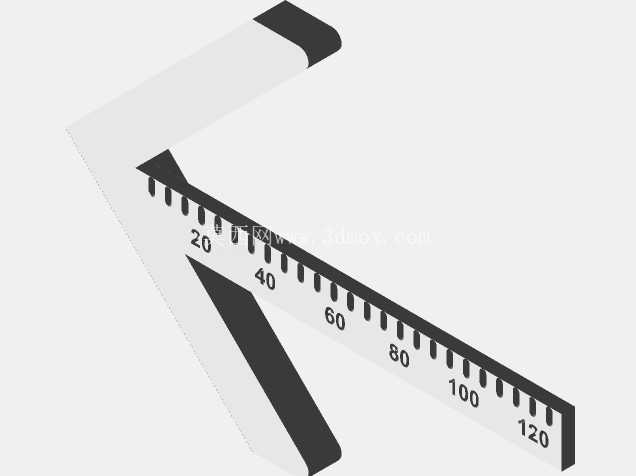

　　从结构设计逻辑来看，这款工具的核心是利用了圆的切线几何定理：垂直于切线的直线必然过圆心，两个互相垂直的定位边相当于圆的两条正交切线，斜向尺身的基准边恰好经过直角的顶点，也就是两条切线的交点，沿着这个方向划出的直线必然穿过圆心，这个结构没有活动关节、没有锁紧结构，靠几何精度保证定位准确性，避免了活动部件磨损带来的精度衰减，日常使用中只要保证两个定位边的垂直精度、尺身刃口的直线度，就能长期保持找正精度，不需要频繁校准。

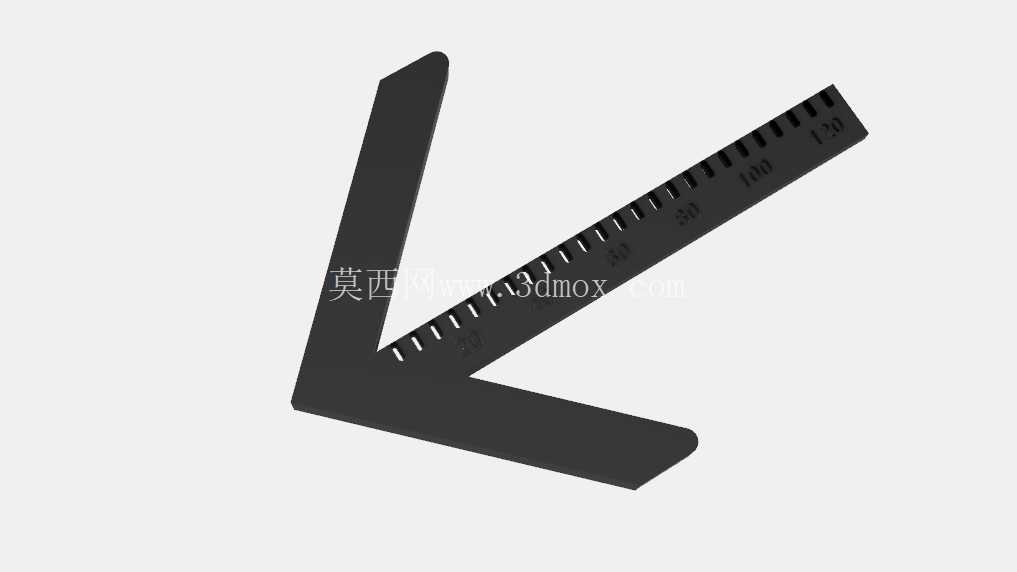

　　从实际使用的边界尺寸来看，这款工具适配的圆形工件直径覆盖范围很广，小到直径几毫米的圆销、圆棒，大到直径数百毫米的钢管、法兰盘，都可以通过调整靠贴位置完成找正，直角定位边的长度做了差异化设计，长侧边可以贴住大直径工件的外圆避免歪斜，短侧边不会在小直径工件上发生干涉，斜向划线尺的刻度边做了倒角处理，划线时划针可以紧贴刃口移动，不会因为尺身厚度出现划线偏移。和传统的圆心规划线器相比，这款工具没有多余的凸出结构，整体为扁平状，可以直接塞进钳工工具包的夹层里，不会占用过多存放空间，现场作业时不需要携带V型块、高度尺这类重型工具，单人手持就能完成操作，尤其适合高空管道安装、设备现场维修、钣金车间单件下料这类没有固定划线平台的场景。

　　在功能拓展上，尺身自带的长度刻度可以在找圆心的同时完成半径测量、等分线划线作业，不需要额外更换钢板尺，直角边本身也可以作为普通直角尺检测工件的垂直度、边缘直线度，一把工具可以覆盖多种现场测量划线需求，减少工具携带数量。设计过程中特意规避了传统找正工具需要旋转工件、多次对齐刻度的问题，整个找正过程只需要两次靠贴划线，单次操作耗时不超过十秒，相比传统方法效率提升数倍，而且不会因为操作人员的读数习惯不同产生人为误差，找正精度完全靠工具本身的形位公差保证，只要定位边贴紧工件外圆没有缝隙，划出的基准线位置度就能满足一般钳工划线、安装找正的精度要求，完全适配钻孔定位、焊接组对、圆料等分这类工序的精度需求。针对现场使用中可能遇到的粗糙工件表面，定位边做了加厚处理，不会因为工件表面的毛刺、焊渣出现硌靠不实的问题，尺身整体采用刚性材质制作，正常使用中不会发生弯折变形，哪怕不小心掉落在车间地面上，也不会出现精度失效的情况，日常维护只需要及时清理尺身表面的铁屑、油污，避免划线刃口被磕碰损伤即可，不需要特殊的保养流程。
