呼吸机用15转22毫米管路分路接头

在临床呼吸支持设备的气路搭建场景中，不同规格呼吸管路的衔接分流一直是一线运维和设备改装中常遇到的实际问题，这款变径分流接头正是针对15毫米标准出气端口扩展为双路22毫米标准接口的需求设计，解决单端口无法同时接驳两路通气支路的适配痛点。从实际使用场景来看，这类接头常应用于有创呼吸机的辅助气路扩展、呼吸湿化设备的支路分流、家用无创呼吸机的多终端适配场景，也可用于临时呼吸回路搭建中的管路分路，避免因管路规格不匹配额外加装多个转接头带来的气阻增大、漏气风险提升的问题。

设计之初首先考虑的是气路流通的顺畅性，整体采用Y型对称流道结构，没有突兀的直角转角，内壁过渡段做了圆弧顺滑处理，尽可能降低气流通过时的局部阻力，减少通气过程中的湍流噪音，同时避免分泌物或者冷凝水在转角处积存。三个接口的尺寸严格匹配对应规格的呼吸管路公差要求，15毫米端为标准内插式接口，可直接插入对应外径的主机出气端口，接口外壁做了微锥度设计，插入后依靠管路自身的弹性抱紧，无需额外卡箍即可实现可靠密封，两个22毫米端同样采用标准外插结构，适配常规的22毫米内径呼吸管路，接口端部做了圆角导向，方便管路快速插拔，即使戴着手套操作也能顺利完成对接。

外形尺寸上，整体结构紧凑，三个接口的中心距经过优化，在保证流道壁厚足够的前提下尽可能缩小整体占用空间，避免在设备旁安装时和周边的其他管路、固定支架产生干涉。安装边界方面，15毫米端的插入深度控制在常规呼吸管路的标准插入深度范围内，不会因为插入过深顶到主机内部的阀件，也不会因为插入过浅导致密封不足脱落；两个22毫米端的间距预留了足够的操作空间，插拔其中一路管路时不会碰到另一路的管路，方便单人操作更换配件。

结构强度上，整体壁厚均匀，过渡位置没有应力集中的尖角，即使在日常使用中受到管路的拉扯、轻微磕碰也不会出现开裂的情况，材质适配常规的医用消毒方式，可耐受常见的消毒剂擦拭和低温消毒，不会因为消毒过程出现材质变形、尺寸超差的问题。流道的通径设计上，分流后的单路通径不小于12毫米，双路同时通气时也不会出现明显的气阻上升，保证两路输出的气量满足临床使用要求，不会因为分路导致终端通气压力不足。

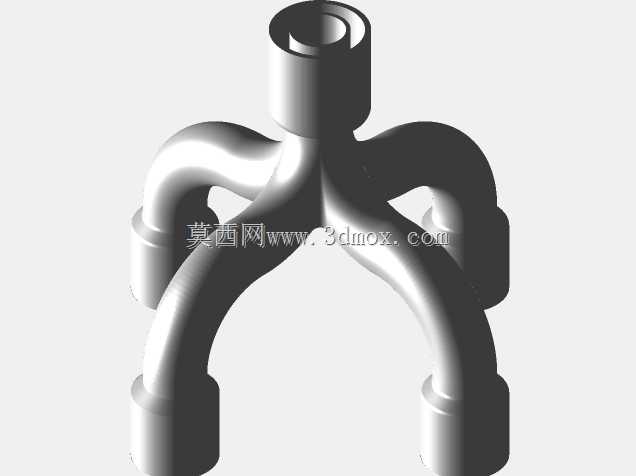

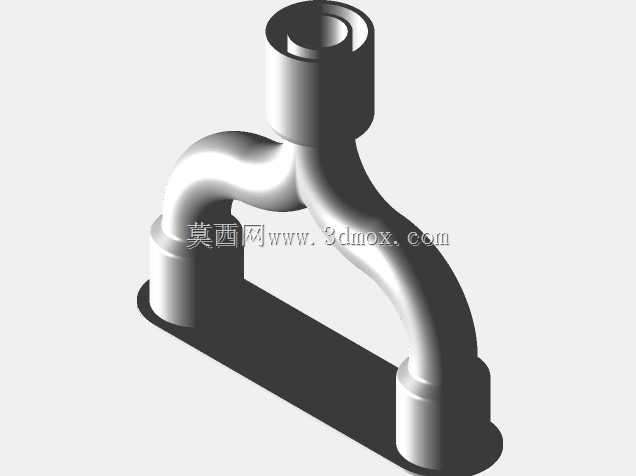

从建模逻辑来看，整个零件采用回转特征加扫掠特征组合生成，先绘制中心流道的引导线，保证三个接口的轴线夹角合理，既不会因为夹角过小导致管路弯折，也不会因为夹角过大增加整体的高度尺寸；之后沿引导线生成等壁厚的流道实体，再对三个接口位置做接口特征的细化，添加锥度、导向圆角、密封限位的止口结构，最后对所有的棱边做倒钝处理，避免安装时划伤操作人员或者割破呼吸管路。建模过程中所有的尺寸都严格对应呼吸管路的国标尺寸公差，接口的配合尺寸做了公差带的偏移，保证实际生产出的零件和标准管路的配合松紧度合适，不会出现过紧插不进去或者过松容易脱落的问题。

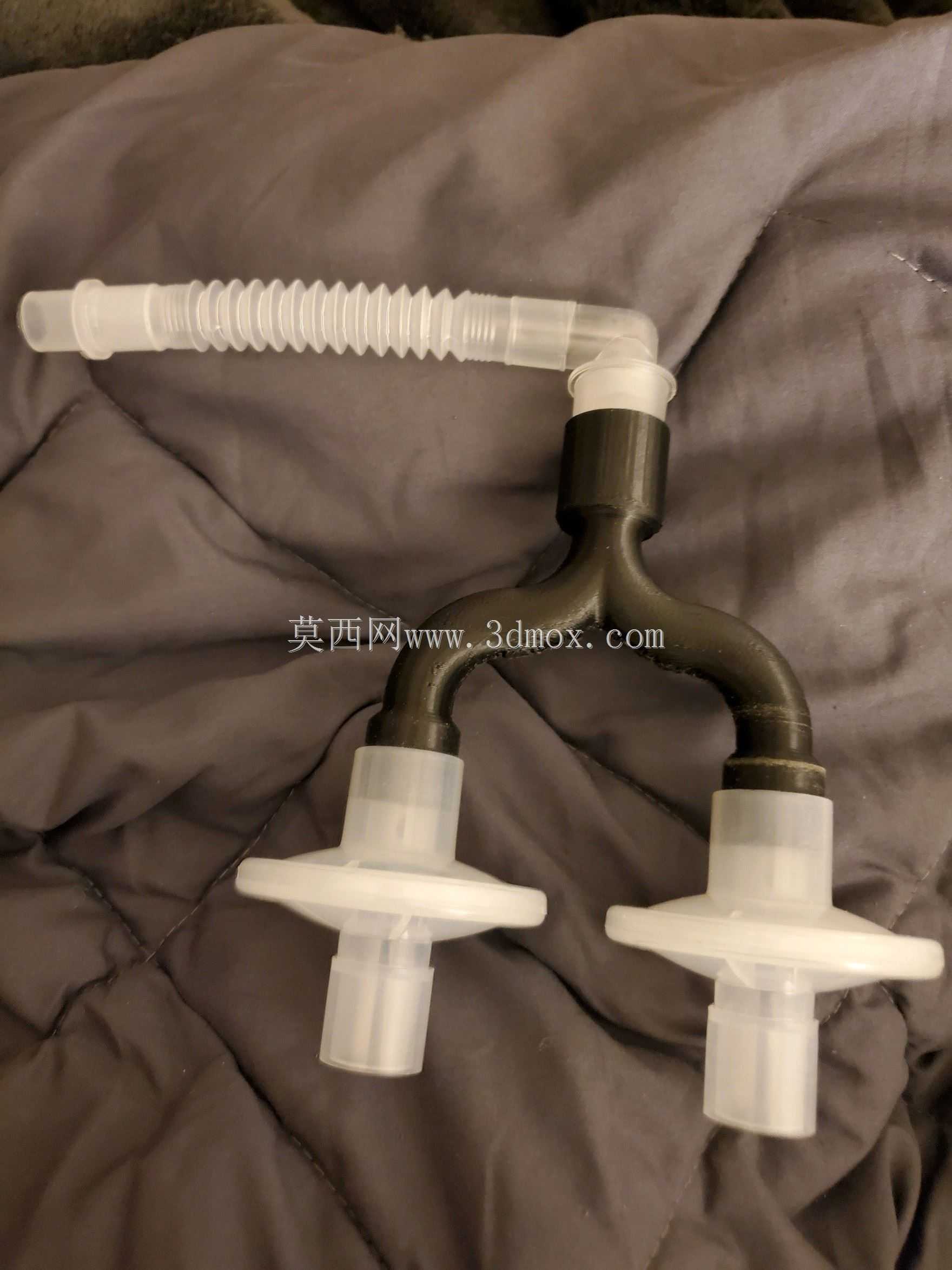

实际使用中，这款接头不需要额外的固定件，直接插接在对应管路之间即可完成安装，拆卸时直接拔出即可，不需要工具辅助，适合急诊、ICU等需要快速搭建呼吸回路的场景，也可用于呼吸设备的售后维修替换，替代原装的分流接头，降低配件更换成本。针对冷凝水的问题，流道的最低点位置做了微小的倾斜角度，冷凝水可以顺着流道流向管路端，不会积存在接头内部滋生细菌，也不会因为积水堵塞气路影响通气效果。
