双滤盒CPAP呼吸防护面罩适配结构

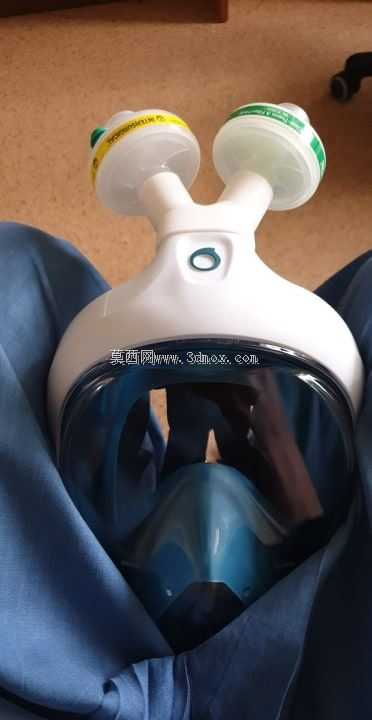

　　双滤盒的接口采用对称式Y型分流结构，气流从两侧滤盒进入后，在面罩内部的混气腔完成匀流，避免单侧进气带来的呼吸阻力不均问题，接口位置的设计充分考虑了佩戴时的视野遮挡问题，滤盒安装后位于面部斜上方区域，不会遮挡下方视线，满足日常作业、移动过程中的视野需求。设计过程中优先做了安装边界的尺寸校核，滤盒接口的卡扣尺寸完全匹配对应规格的过滤元件，不需要额外加装转接头即可完成装配，接口处的密封台阶做了0.8mm的凸缘设计，装配后滤盒的密封胶圈可以完全压合在凸缘面上，保证气密等级满足防护要求。这套适配结构主要面向呼吸防护场景的改装适配需求，解决常规CPAP面罩无法直接接驳标准规格滤毒元件的痛点，在呼吸道防护、应急医疗通气、粉尘作业环境临时防护等场景下都有实际应用空间。从实际使用逻辑出发，设计首先考虑了面部贴合的受力分布，面罩主体的曲面弧度贴合人体面部颧骨、鼻梁与下颌的轮廓曲线，边缘预留了柔性密封层的安装槽位，佩戴时的压力均匀分散在面部接触区域，避免长时间佩戴产生局部压疮，同时保证气密性能达标，不会出现泄漏导致防护失效的问题。

　　面罩主体的壁厚做了差异化设计，面部贴合区域的壁厚控制在1.8mm，保证足够的支撑强度同时不会因为壁厚过大导致边缘过硬，鼻梁位置做了可微调的压片结构预留位，可以根据不同使用者的鼻梁高度做适配调整，进一步提升密封适配性。气流通道的内壁做了顺滑过渡处理，没有直角突变结构，尽可能降低呼吸过程中的气流阻力，减少长时间佩戴的呼吸负荷，Y型分流处的导流曲面经过多次曲率调整，避免气流直吹面部产生的不适感，同时减少通道内的紊流产生，提升呼气、吸气过程的顺畅度。

　　从安装适配的角度，这套结构可以直接替换原有CPAP面罩的前端进气模块，不需要对面罩主体做破坏性改装，原有面罩的头带固定位、排气阀结构都可以完全保留，改装过程只需要拆卸原有进气端的卡扣，将这套适配结构卡入对应位置即可完成装配，整体改装时间不超过两分钟，适合应急场景下的快速改装使用。滤盒接口的锁紧结构采用旋转卡扣式设计，装配时只需要将滤盒对准接口后旋转30度即可完成锁紧，锁紧后有明显的卡位反馈，不需要额外工具即可完成滤盒的更换，在滤盒达到使用寿命后可以快速完成替换，不需要整体更换面罩结构，降低长期使用的成本。

　　面罩内部的空间做了优化，预留了足够的口鼻活动空间，佩戴时不会出现口鼻贴住面罩内壁的问题，同时内部空间的容积控制在合理范围，减少呼吸死腔，避免呼出的二氧化碳在面罩内部过度潴留，影响长时间佩戴的舒适性。结构的受力薄弱位置做了加强筋设计，Y型分流的拐角处、滤盒接口的根部都加设了1.2mm厚的放射状加强筋，在受到外力碰撞时不会出现断裂问题，满足日常使用过程中的抗冲击要求。整体结构的外表面做了圆弧过渡处理，没有尖锐棱角，避免佩戴过程中剐蹭皮肤或者勾挂其他物品，表面的脱模斜度控制在1.5度，满足常规注塑加工的工艺要求，不需要做特殊的侧抽芯结构就可以完成生产，加工难度低，适合批量生产制作。在实际使用场景中，这套结构既可以用于常规粉尘环境下的呼吸防护，也可以在应急医疗场景下作为临时正压通气面罩的改装配件使用，搭配对应的过滤元件可以实现对气溶胶、粉尘、飞沫等颗粒物的有效过滤，双滤盒的设计也提升了整体的过滤面积，降低呼吸阻力的同时延长了滤盒的单次使用时长。
