红外肺活量计环形传感组件结构设计

在基层肺功能筛查、临床呼吸科常规检测、家用呼吸健康监测等场景中，肺活量检测设备的传感端结构直接决定了检测数据的稳定性与设备的耐用性，本次涉及的环形结构组件，是红外式肺活量计的核心气路传感承载部件，区别于传统叶轮式肺活量计的机械传动结构，红外检测方案没有实体叶轮转动磨损的问题，长期使用的检测精度衰减幅度更小，对不同流速的呼吸气流适配性更强。

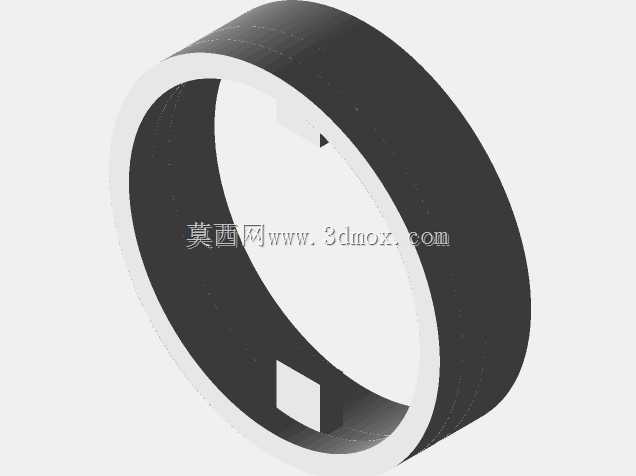

从实际使用场景的约束来看，该环形组件需要嵌入肺活量计的手持吹管衔接段，整体采用薄壁环形构型，内环为光滑的气流通道，表面做圆弧过渡处理，没有突兀的凸起或直角结构，避免气流经过时产生紊流干扰红外检测光路，同时光滑内壁也能减少呼出气中水汽、冷凝液的附着残留，降低日常清洁维护的难度，减少交叉污染的风险。环形结构的壁厚经过反复校核，既保证手持插拔时的结构强度，不会因为日常使用的磕碰、插拔受力出现开裂变形，也尽可能控制整体重量，减轻手持检测时的负重感，适配长时间批量筛查的使用需求。

设计过程中，首先要匹配红外对射传感的安装定位需求，在环形壁的预设位置预留了方形的传感安装槽位，槽位的尺寸公差严格控制在红外收发元件的安装适配范围内，保证红外光路能够垂直穿过气流通道中心，不会因为安装偏移导致检测信号出现偏差。槽位周边做了局部加厚处理，避免元件安装时的压紧力导致环形壁变形，同时槽位边缘设计了微小的定位卡扣结构，安装红外元件时可以直接卡入定位，不需要额外打胶固定，提升装配效率，也方便后期元件故障时的拆卸更换。

从安装边界来看，该环形组件的外径需要匹配肺活量计主体的手持段内腔尺寸，两端设计有均匀的限位凸边，装配时可以直接卡入主体的定位卡槽，不需要额外的紧固件连接，装配后环形组件的内环面与前后衔接的吹管、气路通道完全齐平，不存在台阶错位，保证整个气路的通畅性。组件的轴向长度经过优化，在容纳红外传感元件、保证气流检测段长度足够的前提下，尽可能压缩轴向尺寸，缩短整体手持段的长度，适配不同手型的用户握持使用。

在功能特性上，该结构作为红外肺活量计的气流检测载体，呼出气流通畅经过环形内腔时，红外收发元件会检测气流经过时的光路扰动变化，通过算法换算得到对应的呼吸流速、肺活量等核心参数，环形的对称结构可以保证不管是呼气还是吸气过程，气流都能均匀经过检测区域，不会因为结构偏心导致不同方向的气流检测数据出现偏差。内壁的光滑设计也能降低气流通过时的风噪，减少检测过程中的噪音干扰，提升用户使用体验。

针对医疗设备的使用要求，该结构的边角全部做了圆角钝化处理，没有尖锐的棱角，不管是生产装配环节还是后期用户使用、清洁过程中，都不会出现划伤的风险。结构的材质适配常用的医用级塑料注塑工艺，壁厚均匀，没有出现壁厚突变的位置，避免注塑生产时出现缩痕、气泡等成型缺陷，提升批量生产的良率，降低生产制造成本。同时环形结构的整体刚度经过校核，在承受日常使用的插拔力、轻微摔落冲击力时，变形量控制在红外光路允许的偏差范围内，不会因为结构变形导致检测失准。

从实际适配性来看，该组件可以兼容不同规格的一次性吹嘴安装，前端的衔接尺寸匹配通用的肺活量计吹嘴标准，更换吹嘴时的插拔力度适中，既不会因为太松导致吹嘴脱落漏气，也不会因为太紧导致更换困难，适合门诊、体检中心等需要频繁更换吹嘴的大批量检测场景。环形壁上预留的传感走线槽位隐藏在结构外壁与设备外壳的夹层中，不会暴露在气路内部，也不会在设备外部出现明线，整体外观整洁，同时避免走线接触水汽出现电路故障。
