带呼吸阀结构的防护面罩三维结构设计

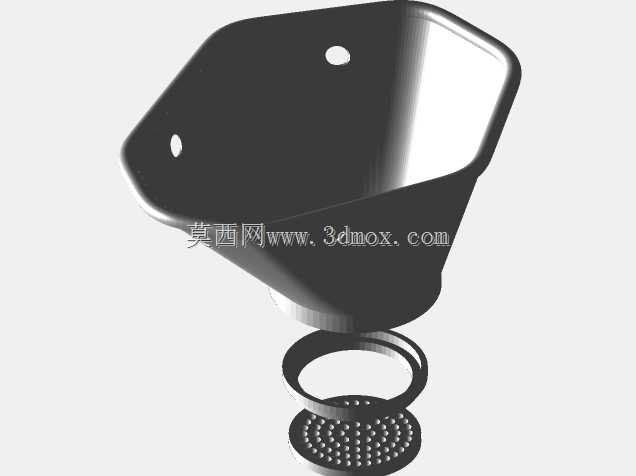

　　这款带集成呼吸阀的防护面罩结构，在设计阶段优先考虑了面部贴合度与呼吸顺畅性的平衡，区别于常规平面防护结构，采用了贴合人脸轮廓的立体弧面造型，能够在口鼻区域预留足够的呼吸空腔，避免佩戴过程中面罩贴附口鼻造成的呼吸阻碍，同时减少说话时面罩与唇部的摩擦接触，提升长时间佩戴的舒适度。从结构拆分来看，整个面罩分为主体罩体、阀座密封件、过滤承托网三个核心部分，主体罩体的边缘做了微弧收边处理，能够适配不同脸型的面部轮廓曲线，在罩体两侧预留了绑带穿装孔位，孔位做了局部加厚处理，避免绑带拉扯造成的孔位撕裂问题，孔位的位置经过反复调整，能够让绑带的拉力均匀分布在罩体边缘，保证佩戴时各区域的贴合压力一致，减少局部漏气的概率。

　　呼吸阀组件设置在罩体下方居中位置，阀座与罩体采用卡扣式连接结构，中间预留了密封胶圈的安装槽位，安装时胶圈嵌入槽内后压合阀座，能够保证阀座与罩体连接位置的气密性，避免未经过滤的空气从连接缝隙进入面罩内部。阀座下方的过滤承托网采用密集均布的小孔结构，孔位的直径经过测算，既能够保证足够的通气面积，又可以承托过滤滤材，避免滤材在呼吸负压作用下被吸入阀体内影响阀片的正常开合。在实际应用场景中，这类带呼吸阀的防护面罩可用于粉尘作业环境、日常公共空间防护、低浓度有害气溶胶环境下的个人呼吸防护，呼吸阀的设计能够在呼气时快速排出罩内的湿热空气，降低罩内的温度与湿度积累，减少镜片起雾的问题，尤其适合需要佩戴眼镜的使用者，同时能够降低长时间佩戴的闷热感。

　　设计过程中针对罩体的外形尺寸做了多轮适配调整，罩体的纵向高度覆盖从鼻梁到下颌的区域，横向宽度适配多数成年人的面部宽度，安装边界上，罩体边缘不需要额外加装硬质支撑条，依靠自身的弧面结构即可实现与面部的软贴合，呼吸阀组件突出罩体的高度控制在合理范围内，不会对低头、转头等日常动作造成干涉，也不会因为突出过多造成磕碰。罩体的壁厚做了均匀化处理，整体壁厚保持一致，避免厚薄不均造成的成型收缩变形，两侧的绑带孔位做了圆角过渡，减少应力集中问题，即使在低温环境下使用，孔位也不容易出现脆裂。

　　过滤承托网与阀座的连接采用嵌入式结构，不需要额外的粘接或紧固件，拆卸更换滤材时操作便捷，阀片采用轻薄的柔性材质，呼气时的微小气压即可将阀片顶开实现快速排气，吸气时阀片在负压作用下自动闭合，保证外部空气必须经过滤材过滤后才能进入罩内。在结构验证阶段，针对罩体的受力变形情况做了模拟测试，当绑带拉力处于正常佩戴的拉力范围内时，罩体的变形量控制在极小范围内，不会因为变形导致边缘与面部之间出现缝隙，呼吸阀位置的结构强度足够，即使受到轻微的外力挤压，也不会出现阀座脱落或者阀片卡滞的问题。和常规无阀的防护结构相比，这款结构的呼吸阻力更低，在进行中等强度的体力活动时，佩戴者不会感受到明显的呼吸憋闷感，同时立体结构的设计让罩内的空间更大，空气流通更顺畅，能够减少水汽在罩体内壁的凝结，延长单次佩戴的舒适时长。
