腕部固定康复手部矫形夹板结构

这款手部矫形夹板的建模工作，最初是在跟康复科临床医师对接腕关节术后固定需求时启动的，当时临床端反馈常规市售夹板存在贴合度差、压迫骨突位置、拇指活动限制不合理的问题，因此建模全程围绕临床实际使用场景做结构优化。从应用场景来看，该矫形器主要覆盖三类临床使用需求：一是腕关节扭伤、韧带部分撕裂后的保守治疗外固定，替代传统石膏实现可清洁、可调整松紧的固定效果；二是腕部、第一掌骨相关术后的康复期固定，在限制腕关节非必要活动的前提下保留手指功能性活动空间，避免长期固定导致的手指关节僵硬；三是神经损伤后腕下垂的矫形支撑，维持腕关节功能位，辅助患者完成日常抓握动作。

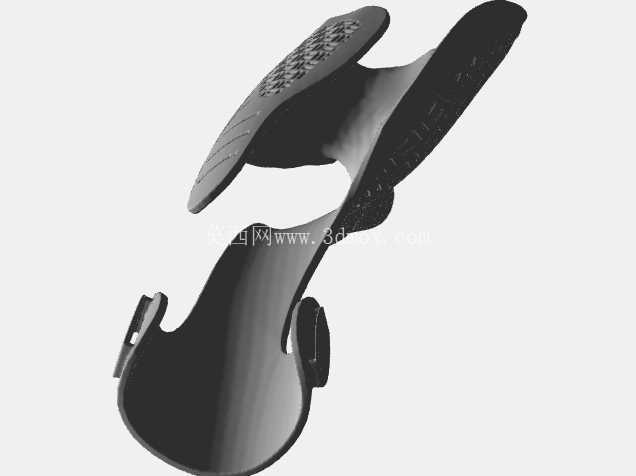

设计思路上没有采用全包裹式的厚重结构，而是做了分区力学支撑的布局：主体支撑段从腕横纹上方3cm位置延伸至第一掌指关节处，避开腕部尺骨茎突、桡骨茎突的骨突位置做了内凹避让，避免长期佩戴造成的压疮；拇指位置做了半包裹的支撑片，仅限制拇指的内收、外展过度活动，保留拇指指间关节的屈伸自由度，不影响患者捏持小件物品的日常动作；掌侧支撑面做了15度的腕背伸功能位弧度，匹配人体腕部 resting position 的生理曲度，长期佩戴不会出现腕关节屈曲挛缩的问题。绑带固定位一共设置了三处，分别位于前臂近端、腕部横纹处、第一掌骨位置，每处绑带的安装座都做了圆角过渡，边缘做了2mm的倒圆处理，避免硌伤皮肤；绑带采用可调节的魔术贴结构，固定座的开槽宽度适配25mm宽度的医用魔术贴，安装时可根据患者肢体肿胀程度调整绑带松紧，适配不同体型的患者使用。

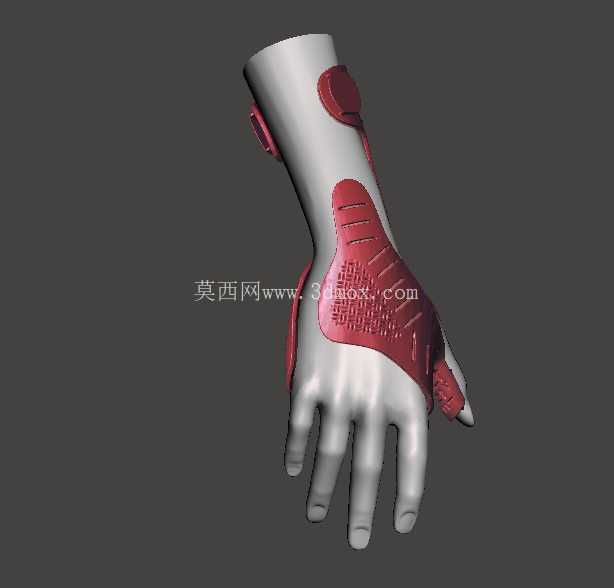

外形尺寸方面，前臂段的支撑宽度为65mm，适配绝大多数成年人的前臂周径，整体长度从绑带最上端到拇指支撑末端为185mm，安装时需要注意，夹板的掌侧支撑面要贴合大鱼际边缘，不能压迫掌心的掌浅弓位置，否则会影响手部血液循环；背侧的避让槽要对准尺骨茎突位置，确保骨突处无硬接触。结构厚度上，主体支撑区域的壁厚为3mm，绑带安装座位置局部加厚到5mm保证连接强度，边缘位置做1.5mm的薄壁过渡，减少边缘的硌压感。

建模过程中特意做了佩戴间隙的预留：夹板与皮肤之间预留3mm的间隙，用于放置棉质衬垫，避免直接接触皮肤造成过敏或者压伤；手指区域完全开放，掌指关节、近端指间关节、远端指间关节都没有遮挡，患者佩戴后可以完成手指屈伸、抓握水杯、书写等日常动作，不会因为固定导致手指功能退化。拇指支撑片的弧度做了多轮调整，初始版本的支撑片限制了拇指的对掌功能，后续根据临床反馈调整了支撑片的弯曲角度，让拇指处于轻度外展的功能位，既可以限制拇指的异常活动，又不影响拇指与其余四指的对掌动作。

从力学性能角度考虑，支撑主体的弧度做了加强筋式的曲面设计，不需要额外增加壁厚就可以实现足够的支撑强度，避免腕关节出现掌屈、桡偏、尺偏的异常活动，同时整体重量控制在120g以内，长期佩戴不会给患者造成额外的肢体负担。夹板的所有外露边缘都做了圆滑过渡，没有尖锐棱角，不会勾挂衣物或者划伤皮肤；表面做了细密的防滑纹理，既可以增加与衬垫之间的摩擦力，避免夹板在肢体上滑移，又可以提升整体的结构刚性，减少受力后的形变。

实际临床适配中，该结构可以覆盖85%以上的成年患者腕部尺寸，对于肢体周径过大或者过小的患者，只需要调整绑带的固定长度即可，不需要重新制作夹板主体；相比传统的石膏固定，该矫形夹板可以随时拆卸清洁皮肤，也可以根据康复进度调整固定的松紧度，在康复后期还可以通过减少绑带数量逐步增加腕关节的活动度，实现从刚性固定到逐步康复训练的过渡。建模时还考虑了3D打印制作的工艺性，所有结构都没有悬空角度大于45度的无支撑面，采用FDM工艺打印时不需要添加大量支撑，打印完成后只需要简单去除支撑、打磨边缘就可以直接使用，也可以通过注塑工艺批量生产，模具脱模斜度设置为1.5度，所有卡扣、安装位都做了脱模避让，适合规模化生产。
