实验室用恒温生化培养箱体结构设计

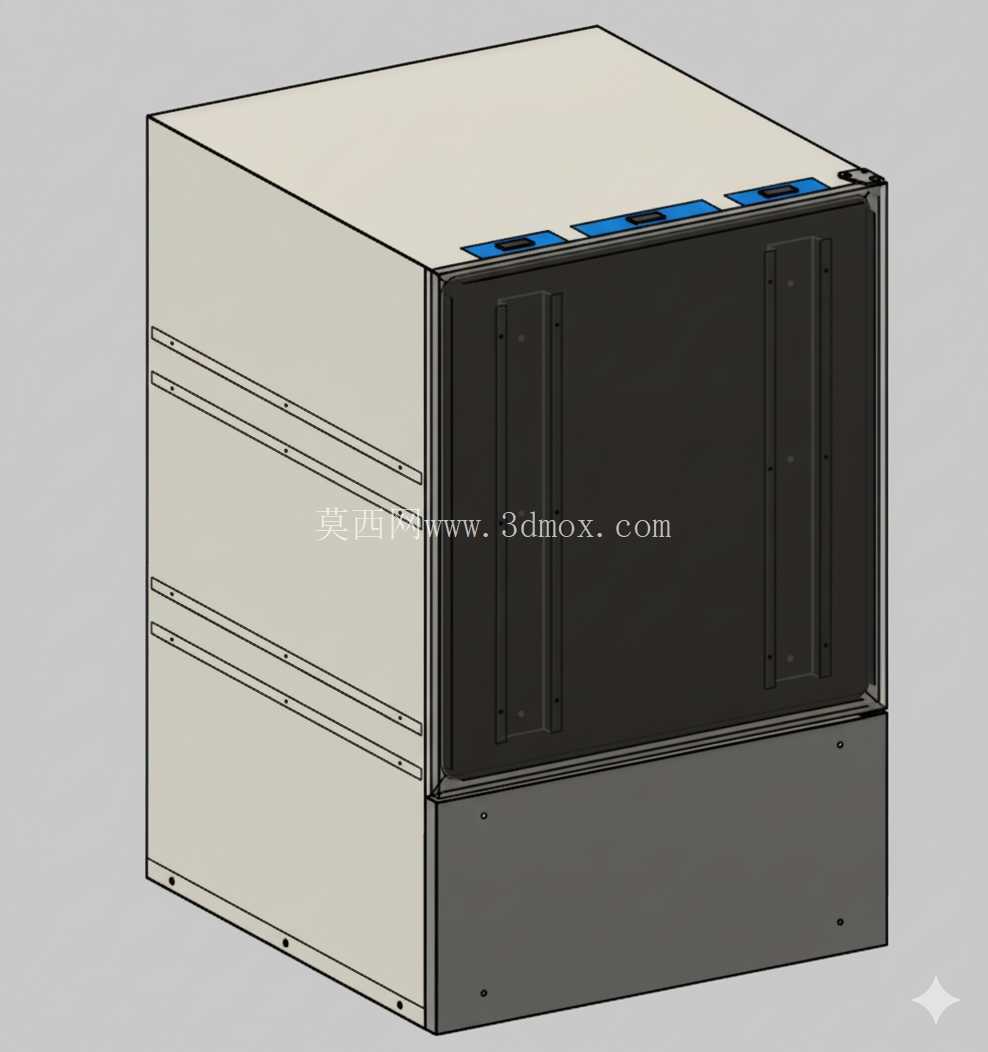

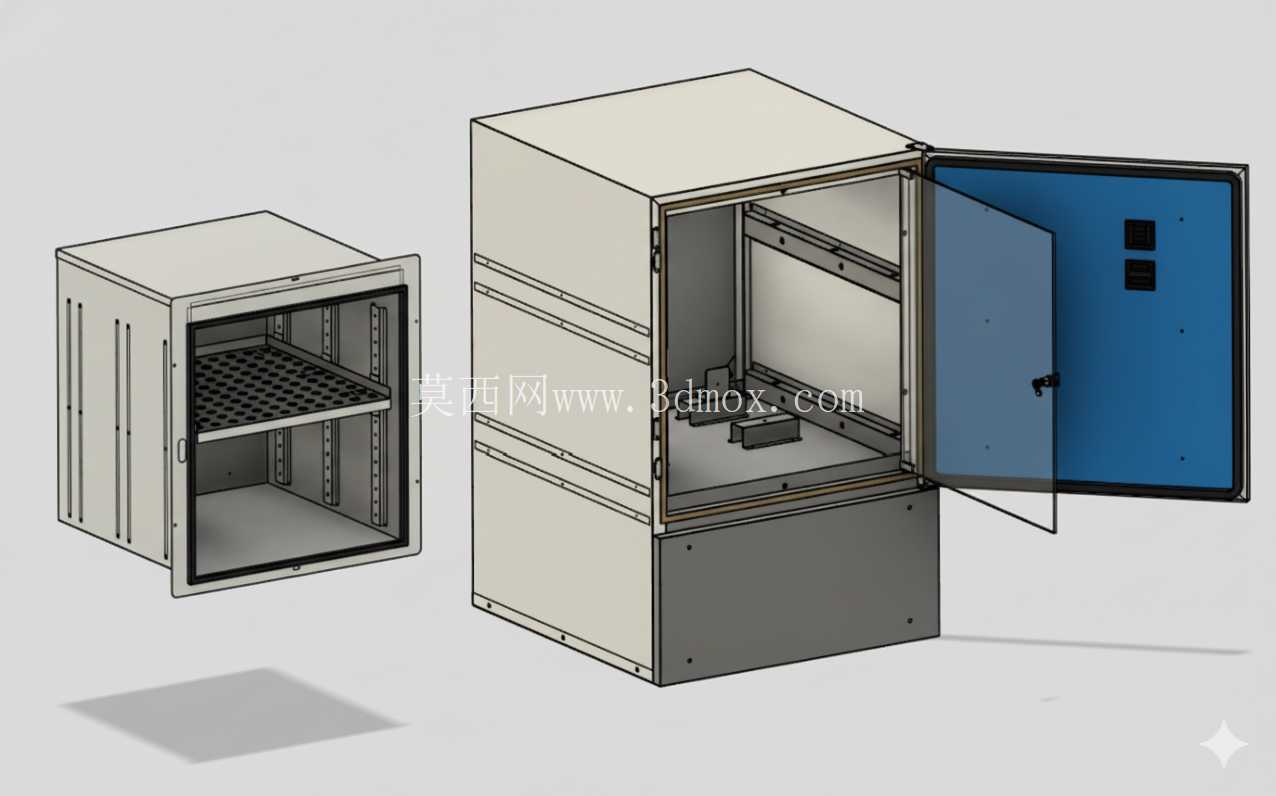

在环境监测站、第三方水质检测实验室、高校微生物研究课题组、食品企业品控实验室的日常作业场景中，这类恒温培养箱体是开展生化需氧量测定、微生物恒温培育、样品耐温时效测试的核心基础设备，其结构设计的合理性直接影响实验数据的重复性与设备长期运行的可靠性。从三维结构拆解来看，该箱体采用分层式布局设计，底部预留制冷压缩机组与电气控制元件的安装腔室，中部为核心恒温工作腔体，顶部做密封压边处理，整体外形方正，可直接落地放置于标准实验台旁，安装时仅需在背部预留100mm以上的散热间隙，侧面预留300mm的开门操作空间即可，无需额外做地基固定，适配多数常规实验室的空间布局。

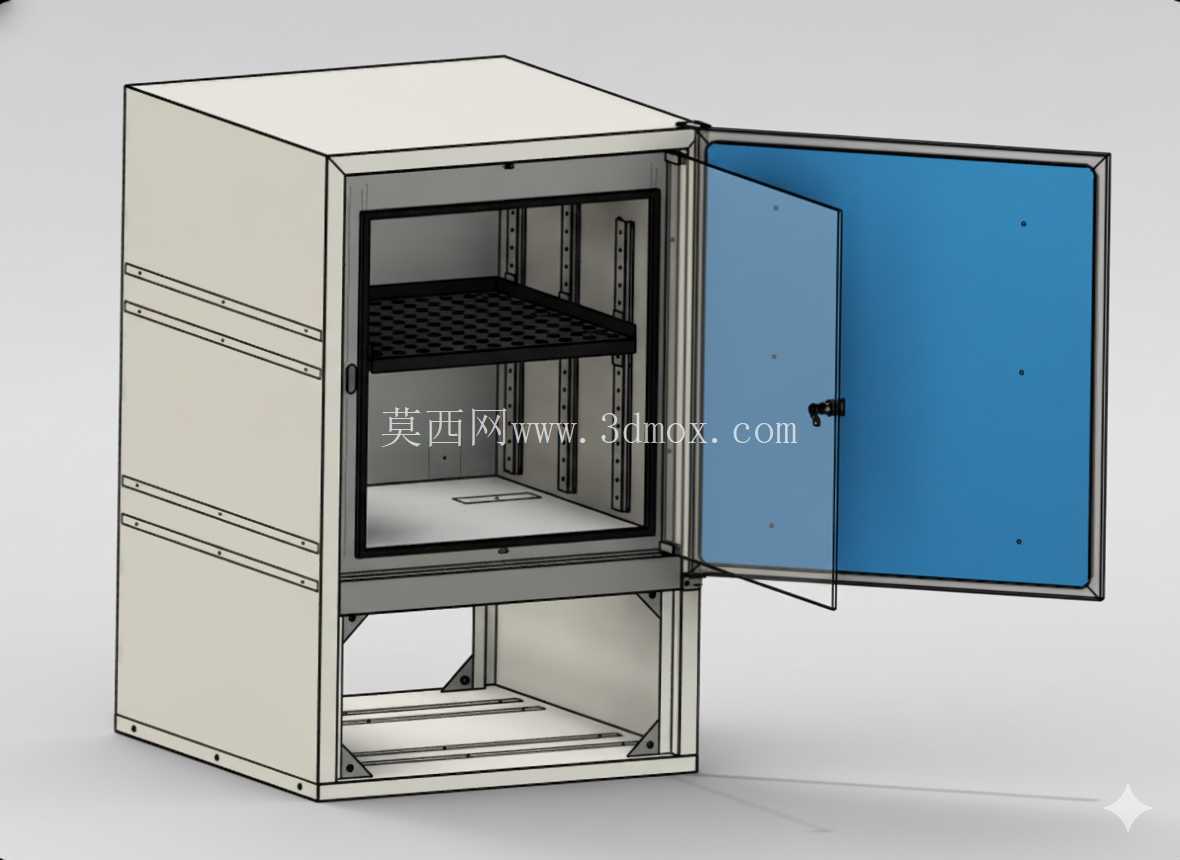

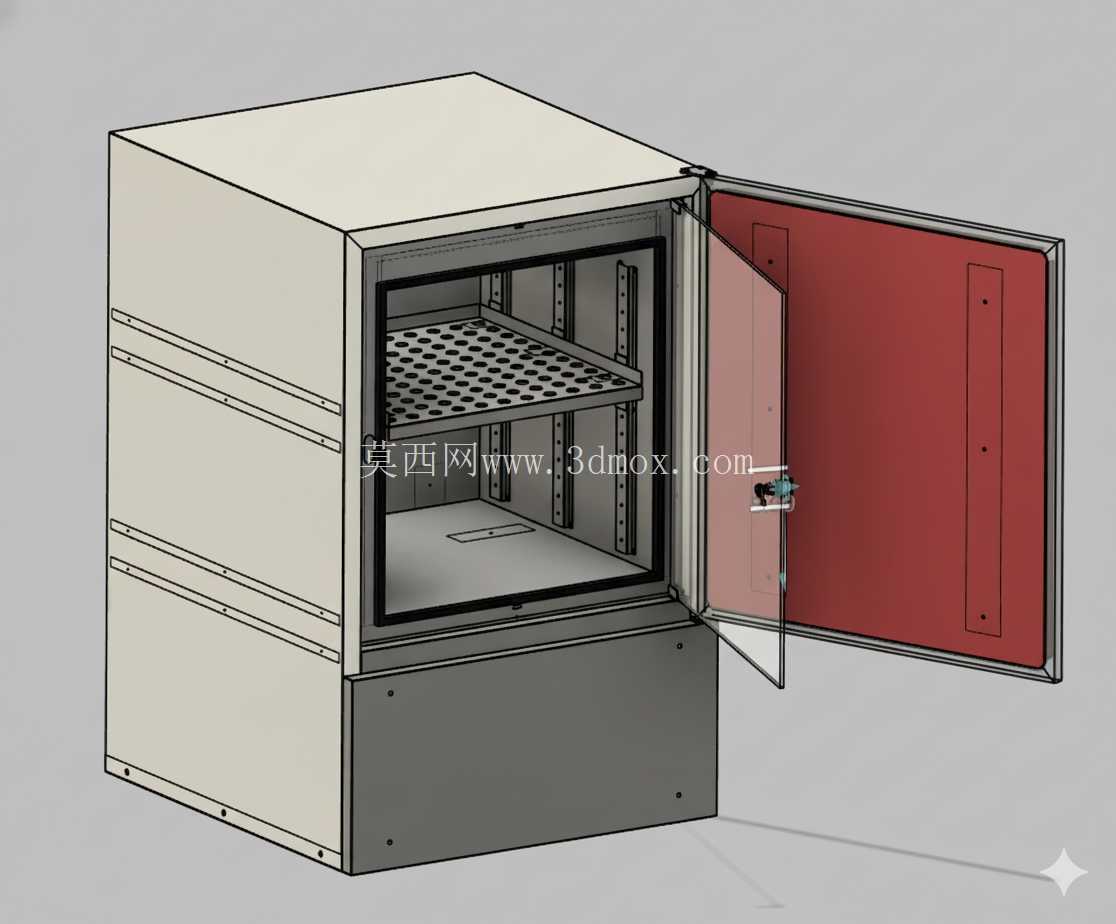

工作腔体采用304不锈钢一体折弯成型，内壁做圆弧过渡处理，无清洁死角，腔体内配置可调节高度的冲孔不锈钢搁架，搁架冲孔采用等距圆孔阵列设计，既保证上下层空气循环流通，又可根据不同规格的培养皿、三角烧瓶、BOD测试瓶的摆放需求灵活调整层间距，搁架两侧与腔体内壁的导向滑槽配合，抽拉过程无卡滞，承重可满足常规实验样品的摆放需求。箱门采用双层密封结构，外层为喷涂金属门板，内层嵌装钢化玻璃观察窗，无需开启箱门即可直接观察内部样品状态，减少开门带来的温度波动；门体四周粘贴耐高温硅橡胶密封条，关门后通过侧边的压紧锁扣实现门体与箱体的紧密贴合，避免冷量泄漏。

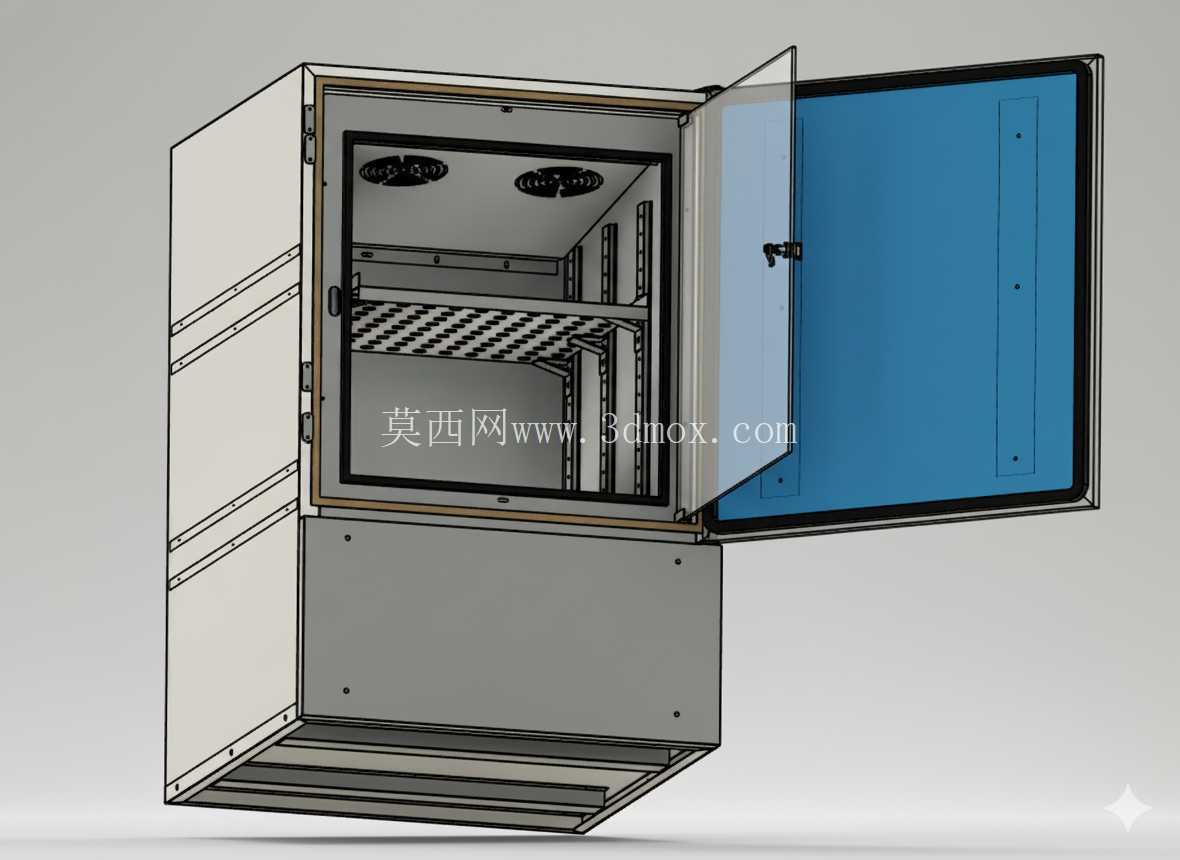

温控系统的结构布局围绕温度均匀性做针对性设计，PT100温度传感器探头伸入腔体中部位置，避免靠近内壁或制冷管路导致的温度检测偏差，PID控制模块安装于底部电气舱内，与强电元件做隔离布局，减少电磁干扰对温控精度的影响。制冷系统采用无氟制冷剂管路布局，蒸发器贴附于腔体背部夹层内，配合夹层内的PUF保温填充层，有效阻隔内外热量交换，降低设备运行能耗；强制空气循环风机安装于腔体背部风道内，运行时带动腔体内空气沿风道循环流动，保证腔体内各位置温度偏差控制在±0.2℃范围内，满足BOD测试对温度稳定性的严苛要求。

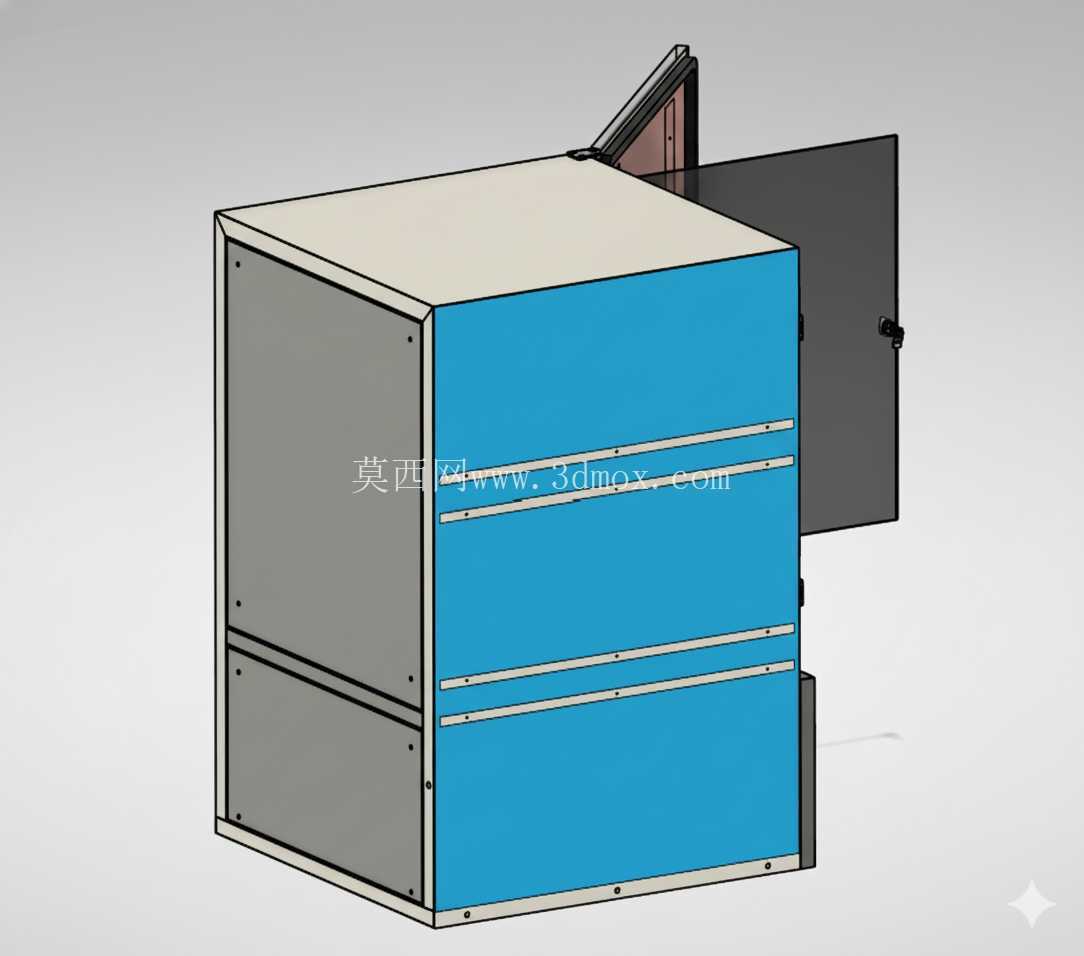

箱体外壳采用冷轧钢板折弯焊接成型，表面做静电喷涂处理，耐实验室常见试剂的腐蚀，双层壁板之间的保温层填充均匀，无空腔漏填区域，避免运行过程中外壳局部凝露。正面下部预留数字显示屏与操作按键的安装位，可实时显示腔体内部设定温度与实际温度，操作逻辑符合实验室人员的常规使用习惯。从结构设计的冗余度来看，该箱体的管路走线、元件安装位均预留了后期维护的操作空间，制冷管路、电气线路均做固定处理，避免设备运输或长期运行过程中出现管路磨损、线路松脱的问题；门体铰链采用可调式结构，长期使用出现密封条压紧力不足时，可通过调整铰链位置恢复密封性能，延长设备整体使用寿命。在实际选型适配过程中，该结构可覆盖5℃至60℃的工作温度范围，既可以满足BOD测定所需的20℃恒温环境，也可适配细菌培养、酶反应测试、样品保质期测试等不同实验场景的温度需求，无需额外配置多台不同温区的培养设备，有效节省实验室的设备投入与空间占用。
