双链传动重载滚筒输送设备结构设计

这款双链驱动的滚筒输送结构，最早是为汽配车间的焊装工序转序设计的，当时产线提出的需求是要承载带夹具的焊接工件，单工位载荷要到八百公斤，不能用普通的单链摩擦驱动结构，否则重载下容易出现滚筒打滑、工件停滞的问题，所以最终敲定了双侧链条同步驱动的方案。从实际落地的场景来看，这类输送结构不光能用在焊装车间，电商仓储的整箱货转运、家电装配线的重型壳体流转、建材行业的型材短距离输送都能适配，只要调整滚筒间距和驱动电机的减速比，就能覆盖不同重量、不同底面刚度的物料输送需求。

设计之初最先敲定的是安装边界，整个线体的机架采用矩形管焊接成型，底部配置可调脚杯，安装时不需要提前做预埋地基，只要地面平整度误差在每米五毫米以内，通过脚杯调节就能把整机水平度调整到允许范围，机架两侧的安装基准面一次性铣削加工，保证所有滚筒安装后的同轴度误差控制在0.2毫米以内，避免运行时出现链条跳齿、滚筒偏磨的问题。滚筒的排布间距是按照输送物料的最小底面尺寸算的，保证任何时候物料下方至少有三根滚筒支撑，不会出现物料卡滞、端头下沉的情况，滚筒本身采用厚壁无缝钢管加工，两端配深沟球轴承，转动阻力小，长时间运行也不会出现轴颈磨损的问题。

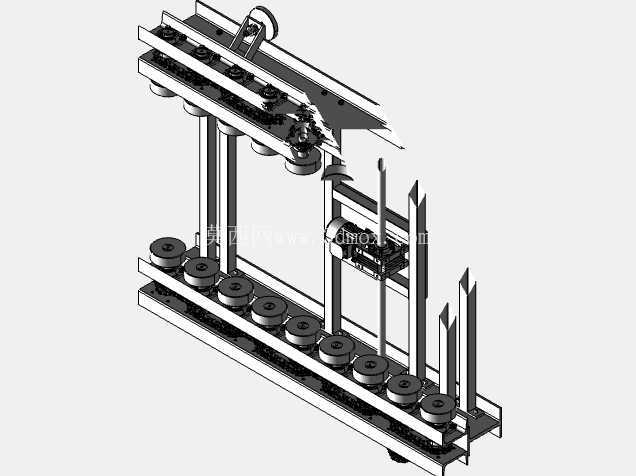

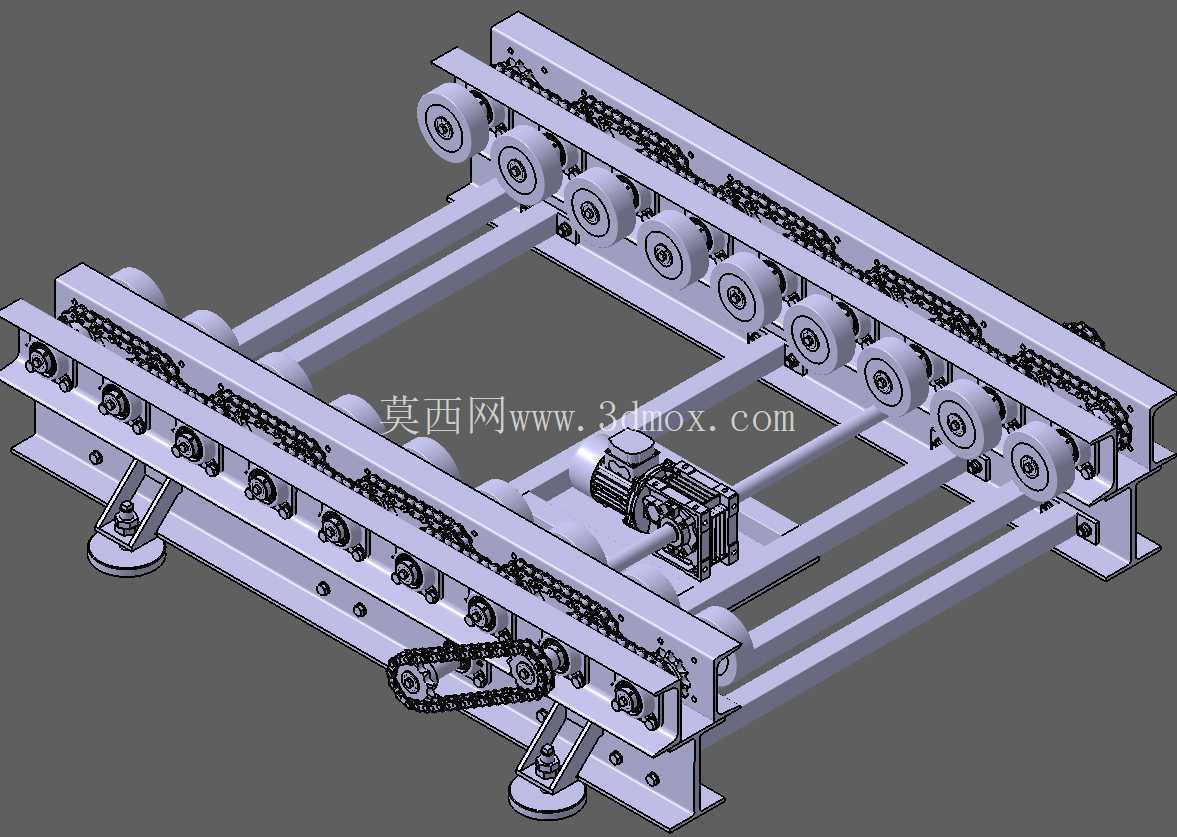

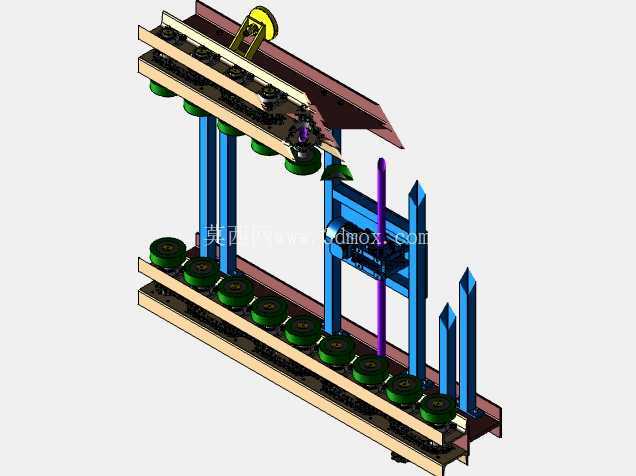

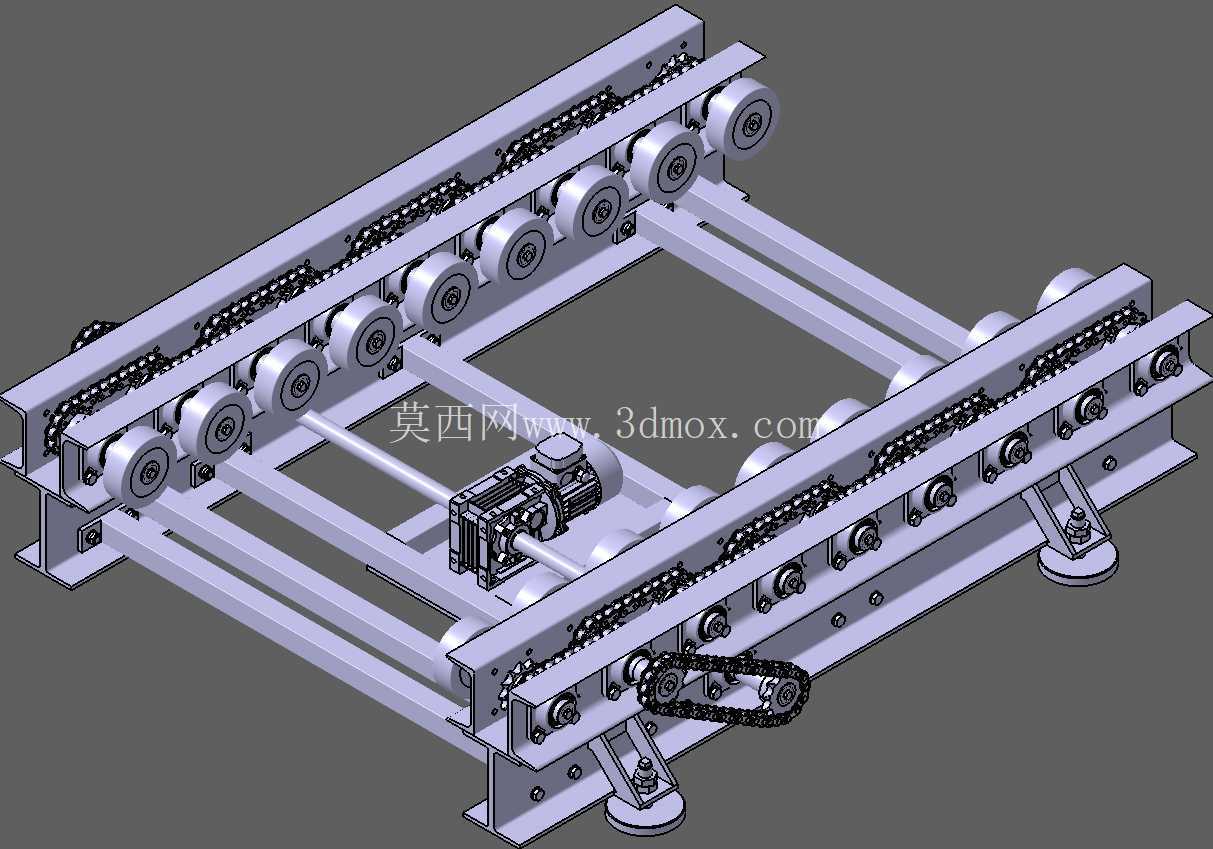

传动系统的设计是整个结构的核心，双侧的链条采用张紧结构安装在机架内侧，每个滚筒的轴端都配装链轮，和传动链条啮合，驱动端的减速电机直接安装在机架中部的安装座上，通过链传动把动力同步传递到两侧的主传动链，这样的布局能避免单侧驱动带来的滚筒扭力偏载，运行时所有滚筒转速完全同步，不会出现物料偏移、跑偏的情况。张紧机构采用可调式螺栓结构，后期维护时只需要调整张紧螺栓的进给量，就能补偿链条磨损带来的松弛，不需要拆解整个线体结构，日常维保的工作量很小。

从功能特性上来说，这款输送结构可以根据产线布局需求拼接延长，单段标准节的长度可以按照车间的实际排布调整，段与段之间通过连接板定位锁紧，对接处的滚筒间距和标准节保持一致，不会出现接缝处卡料的问题。如果需要配合自动化设备实现定点停位，只需要在机架对应位置加装光电传感器安装位，配合驱动电机的制动功能，就能实现物料的精准停靠，不需要额外改动主体结构。机架侧面预留了电气线槽的安装空间，布线时可以把传感器、电机的线缆全部收纳在线槽内，避免运行时线缆剐蹭物料，也能让整个线体的外观更规整。

实际选型时需要注意，如果输送的物料底面有凸起或者刚度较差，要适当缩小滚筒间距，增大接触面积避免物料变形；如果是输送油类或者有切削液的工件，要给滚筒表面做镀锌或者包胶处理，避免滚筒表面锈蚀，同时增大摩擦力防止物料打滑。安装时要先把机架就位调整水平，再依次安装滚筒和传动链条，最后装驱动电机，调试时先点动确认链条运转方向正确，没有卡滞异响后再逐步加载运行，空载运行两小时确认轴承温升、链条张紧度都在正常范围后，再投入满负载使用。这类输送结构相比皮带输送，承载能力更强，耐磨损、抗油污的性能更好，适合在车间的恶劣工况下长期使用，维护成本也比皮带机低很多，不需要频繁更换皮带，只需要定期给链条和轴承加注润滑脂就能满足长期运行的需求。
