传送带升降系统用导向选择构件

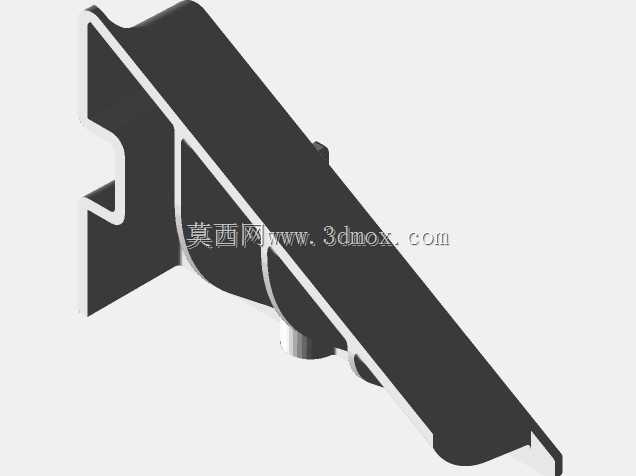

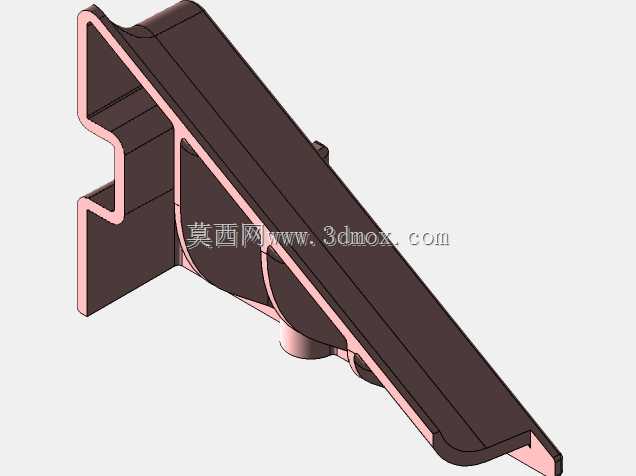

　　在连续化生产的物料输送场景中，传送带式升降系统承担着不同高度工位间的物料转接、层级输送功能，这类设备的运行稳定性直接影响整线的生产节拍，而导向选择类构件作为这类系统里的核心接触部件，其结构合理性直接决定了物料在升降转接过程中的对位精度与运行顺畅度。这款构件的整体构型采用楔形三角支撑结构，主体截面为直角三角形态，直角边一侧对应安装基准面，斜边侧作为物料导向滑移的工作面，整体采用一体化成型结构设计，避免了多零件拼接带来的装配误差与结构松动风险。

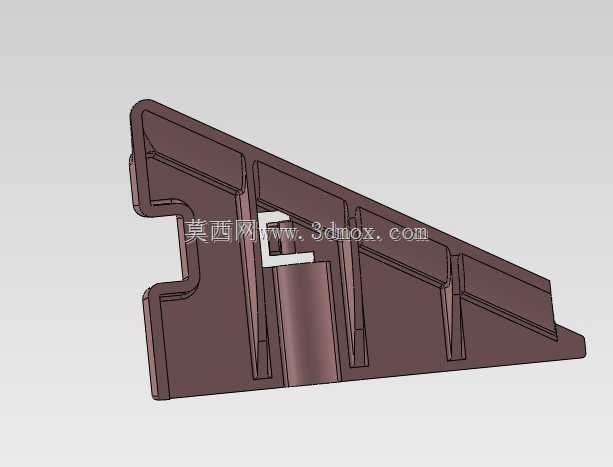

　　从实际安装边界来看，构件的安装侧设置了与设备机架型材匹配的卡接槽位，槽位的尺寸公差按照IT7级精度控制，能够直接卡入标准铝型材机架的预设槽道内，不需要额外制作复杂的转接安装板，现场装配时仅需通过侧面的紧定螺钉即可完成固定，单构件的安装耗时可控制在两分钟以内，大幅降低了设备组装与后期维护的拆装难度。构件的工作面侧设置了多道平行的加强筋结构，筋板的厚度按照主体壁厚的0.8倍设计，既能够减轻构件整体重量，又可以在承受物料侧向挤压时避免结构变形，经过受力仿真验证，在承受15kg侧向载荷的情况下，构件工作面的最大形变量不超过0.12mm，完全满足常规轻工、电子类物料输送的刚度要求。

　　在功能设计层面，构件中部设置的凸起定位块是核心功能结构，当物料随传送带运行至升降转接位时，该定位块能够与物料载具底部的定位槽精准配合，实现载具的位置校正与导向分流，避免载具在升降过程中出现偏移、卡滞的问题；定位块的边角处做了R2的圆角过渡处理，能够减少载具与构件接触时的刚性碰撞，降低运行过程中的噪音与构件磨损，延长构件的实际使用寿命。从实际应用场景来看，这类构件主要适配于多层级循环输送的传送带升降设备，常见于3C电子组装线、小型包装件输送线、电商仓储分拣线的升降转接工位，每台升降设备根据输送通道的数量，通常需要配置4-8件该类构件，分别安装在升降平台的进出料端两侧，为载具提供连续的导向支撑。

　　在设计思路上，这款构件摒弃了传统导向件采用平板加单独定位块的拼接结构，将导向支撑、定位校正、安装固定的功能集成在单一零件上，减少了设备的零件总数，降低了装配环节的累计误差；同时构件的整体壁厚保持均匀，最小壁厚不小于2mm，既适合采用注塑工艺批量生产，也能够通过3D打印进行小批量快速打样验证，适配不同阶段的设备研发需求。在实际选型适配时，需要注意构件的安装面到导向工作面的垂直距离，要与所使用的载具导向边高度匹配，避免出现导向间隙过大导致载具晃动，或是间隙过小导致载具滑移卡滞的问题；同时构件的安装位置需要与升降平台的到位传感器位置做协同校准，确保载具被构件导向定位的同时，传感器能够准确检测到载具的到位信号，触发升降机构的下一步动作。另外，构件表面的粗糙度控制在Ra1.6以下，能够减少载具滑移时的摩擦阻力，配合自润滑材质使用时，不需要额外添加润滑剂即可长期稳定运行，避免油污对输送物料造成污染，适配对洁净度有一定要求的生产场景。
