带翼片定位结构的医用注射器结构设计

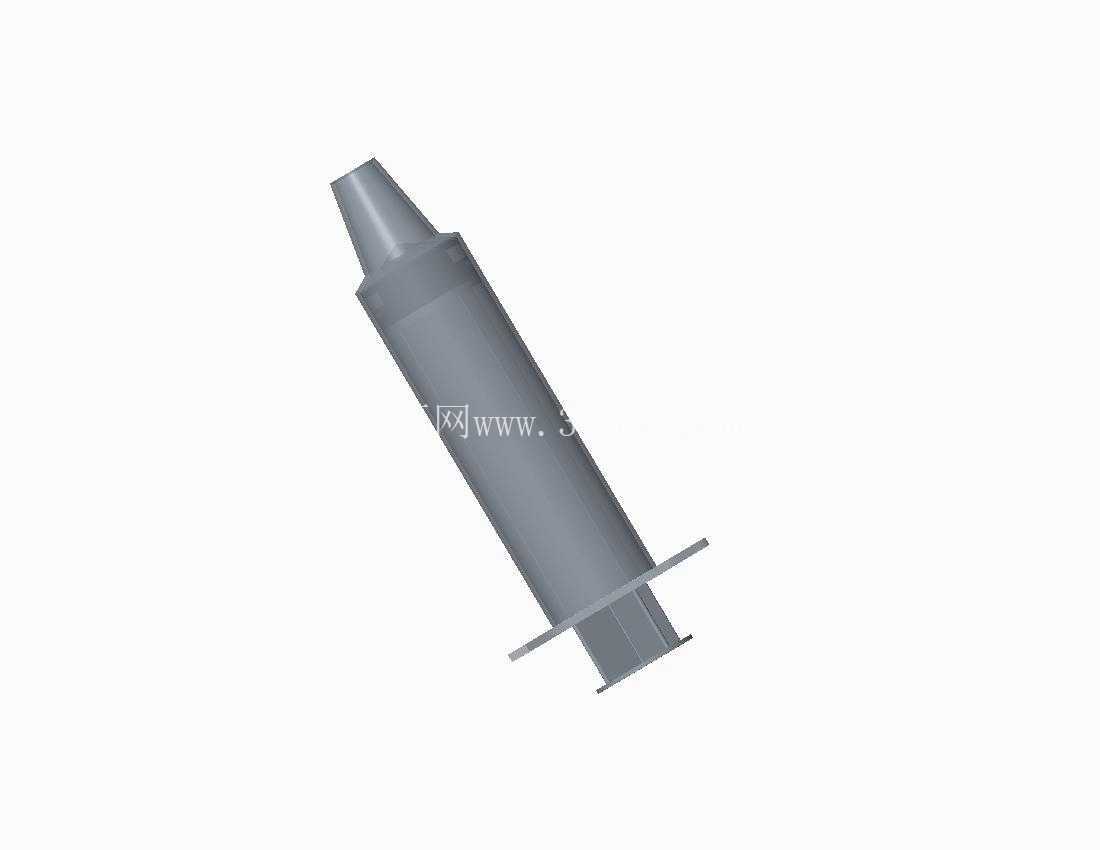

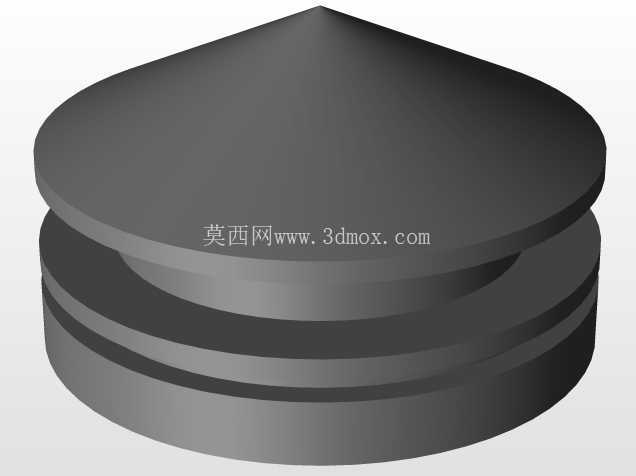

　　从结构设计逻辑来看，整个部件分为针筒主体、锥度针头连接段、侧翼支撑片、推杆配合内腔几个核心部分，针筒内腔采用等径光滑壁面设计，和橡胶活塞的配合面粗糙度需要控制在Ra0.8以下，才能保证推注过程中无卡顿、无流体渗漏，同时减少活塞往复运动的磨损量，提升部件的使用寿命。针头连接段采用标准的6:100鲁尔锥度设计，能够和通用规格的注射针头、点胶针头、延长管路实现过盈配合密封，不需要额外的密封件就能承受0.3MPa以内的流体压力，满足常规注射、点胶作业的压力需求。在临床注射、实验室试剂精准移取、工业点胶定量输送等场景中，这类带侧翼定位结构的注射器是核心的定量流体输送部件，区别于常规无翼片的普通注射器，该结构在针筒靠近针头连接端的位置设置了对称分布的带防滑纹路翼片，能在操作人员单手持握推注时，为食指和中指提供稳定的支撑受力面，避免推注过程中针筒打滑偏移，尤其在长时间精细操作、粘稠流体推注的工况下，能大幅降低操作疲劳度，提升推注剂量的控制精度。

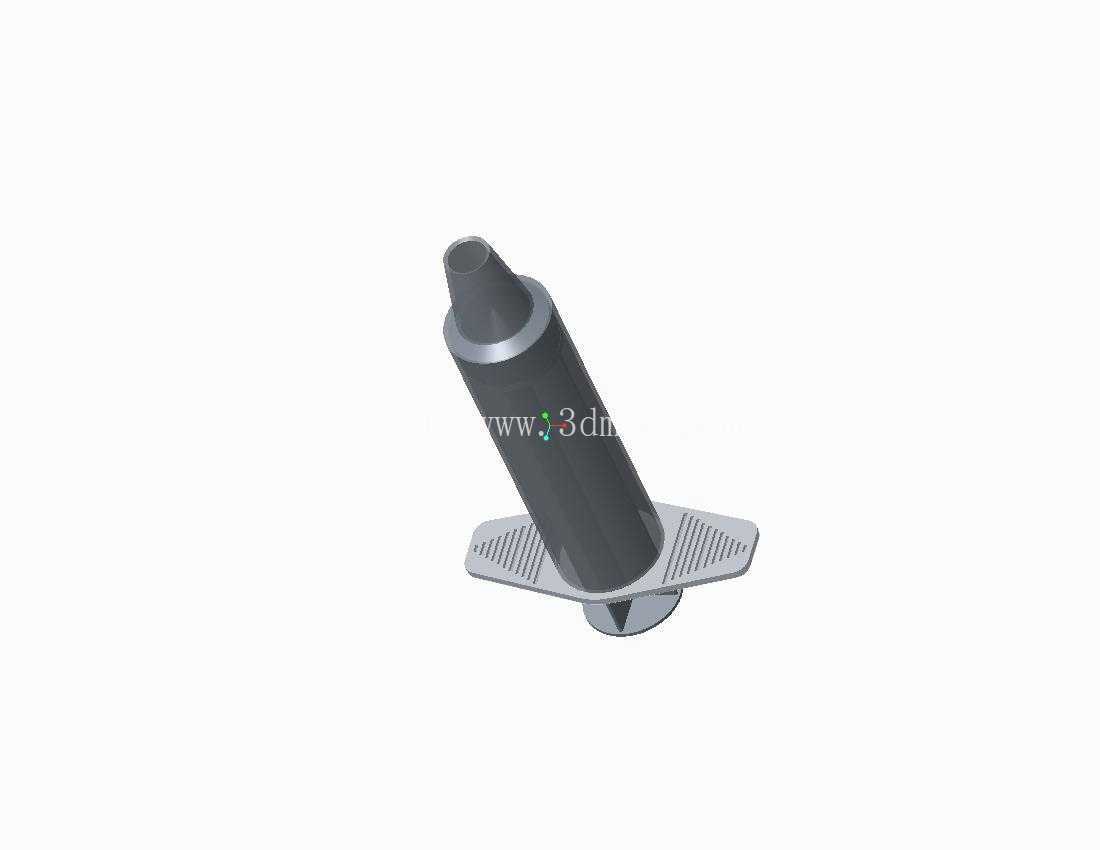

　　侧翼支撑片和针筒主体采用一体化结构设计，翼片表面设置的平行防滑纹路深度控制在0.2mm，既能够提供足够的摩擦力，又不会因为纹路过深导致清洁难度提升，在医用场景下能够满足一次性使用的消毒要求，在工业重复使用场景下也能快速擦拭清洁，无清洁死角。从安装边界和尺寸配合来看，针筒外径根据容量规格匹配通用的活塞尺寸，侧翼片的外伸宽度控制在单手握持的舒适区间，两侧翼片的总宽度不超过60mm，能够适配常规的注射器固定夹具、注射泵安装卡槽，不需要额外定制夹具就能直接搭载在自动化注射设备上使用。

　　针筒尾部的卷边结构做了圆角过渡处理，能够避免操作人员抽拉推杆时划伤手部，同时在推杆拉到最大行程位置时，卷边结构能够和活塞尾部的限位凸台形成硬限位，防止活塞从针筒内腔脱出，避免流体泄漏或者操作失误。在实际应用中，这类结构的注射器除了常规的医用注射场景，还广泛应用在电子制造行业的锡膏定量点涂、实验室的微量试剂分装、食品行业的色素精准添加等场景，翼片结构在这些场景下除了提供手持支撑，还能作为安装定位的基准面，在自动化设备上可以通过夹持两侧翼片实现针筒的周向定位，保证针头的朝向精度，满足高精度点胶、注液的位置要求。

　　设计过程中需要重点考量针筒壁的厚度均匀性，壁厚偏差不能超过0.1mm，否则推注过程中会因为壁面刚度不均导致活塞受力偏斜，出现漏液、推注力不稳定的问题；侧翼片和针筒的连接位置需要做圆弧过渡，避免应力集中导致翼片受力断裂，尤其是在大推力推注高粘度流体时，连接位置的应力集中会大幅提升部件失效的概率。锥度连接段的同轴度需要控制在0.05mm以内，保证针头安装后和针筒内腔的同轴度，避免注射时针头偏斜导致的位置偏差，在自动化注液场景下，这个同轴度参数直接影响注液位置的精度，是核心的管控尺寸。整个部件的内腔没有多余的凹槽或者凸起结构，流体残留量能够控制在0.02ml以内，在贵重试剂、高价值胶水的使用场景下，能够减少物料浪费，提升物料利用率。和普通无翼注射器相比，该结构的手持稳定性提升40%以上，推注力的控制精度能够提升30%，尤其在1ml以下的微量注射场景下，操作人员能够通过翼片的支撑更稳定地控制推杆的推进距离，实现更精准的剂量控制。在安装适配性上，该结构的针筒外径、尾部卷边尺寸都和通用注射器保持一致，能够直接替换现有设备上的普通注射器，不需要对设备夹具、推杆结构做任何修改，替换成本极低，同时翼片结构还能作为防呆结构，避免注射器在夹具中安装方向错误，提升自动化生产的良率。
