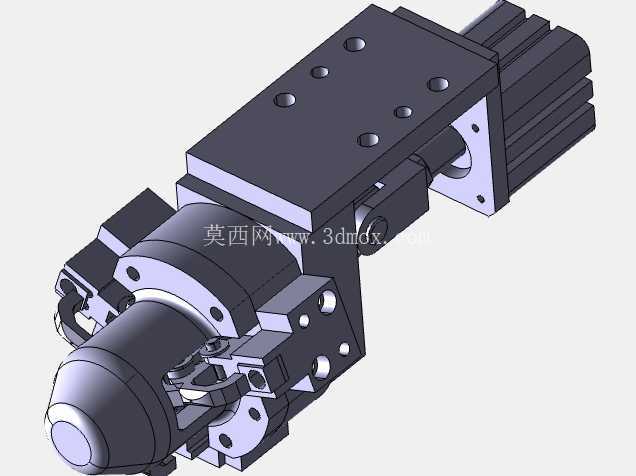

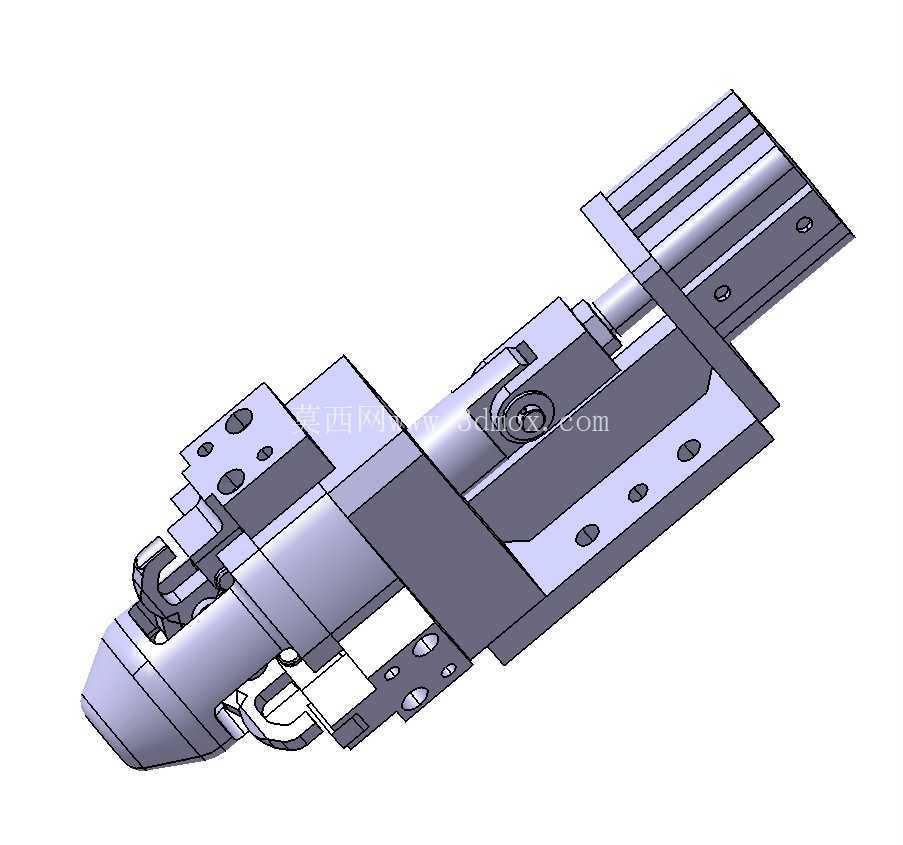

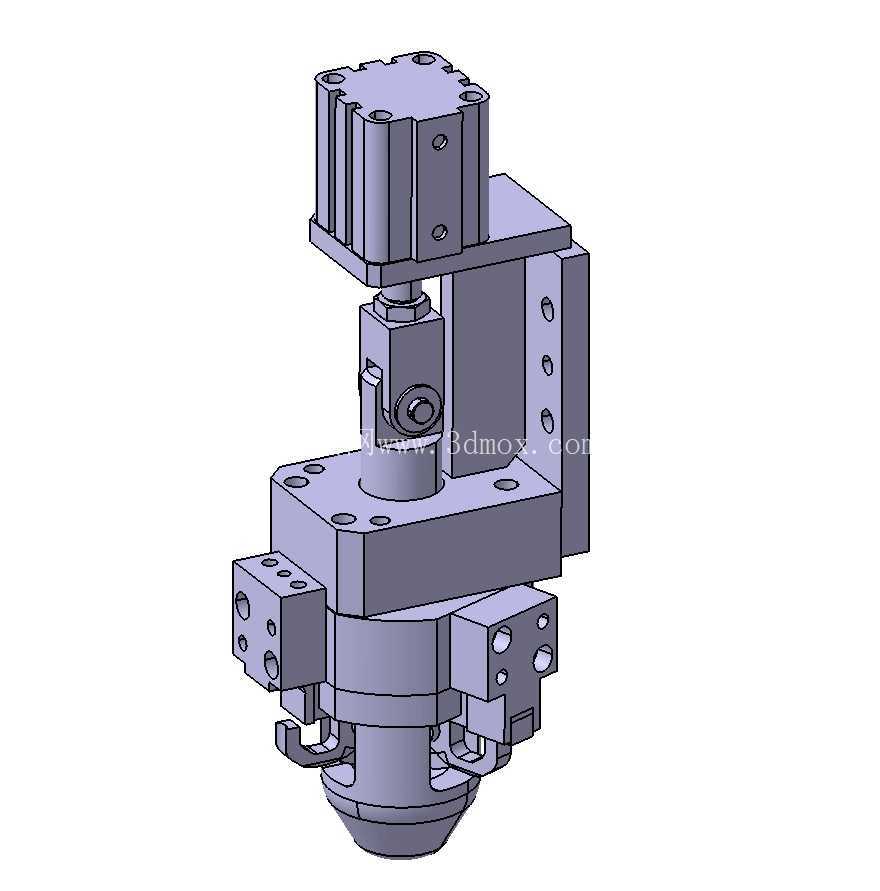

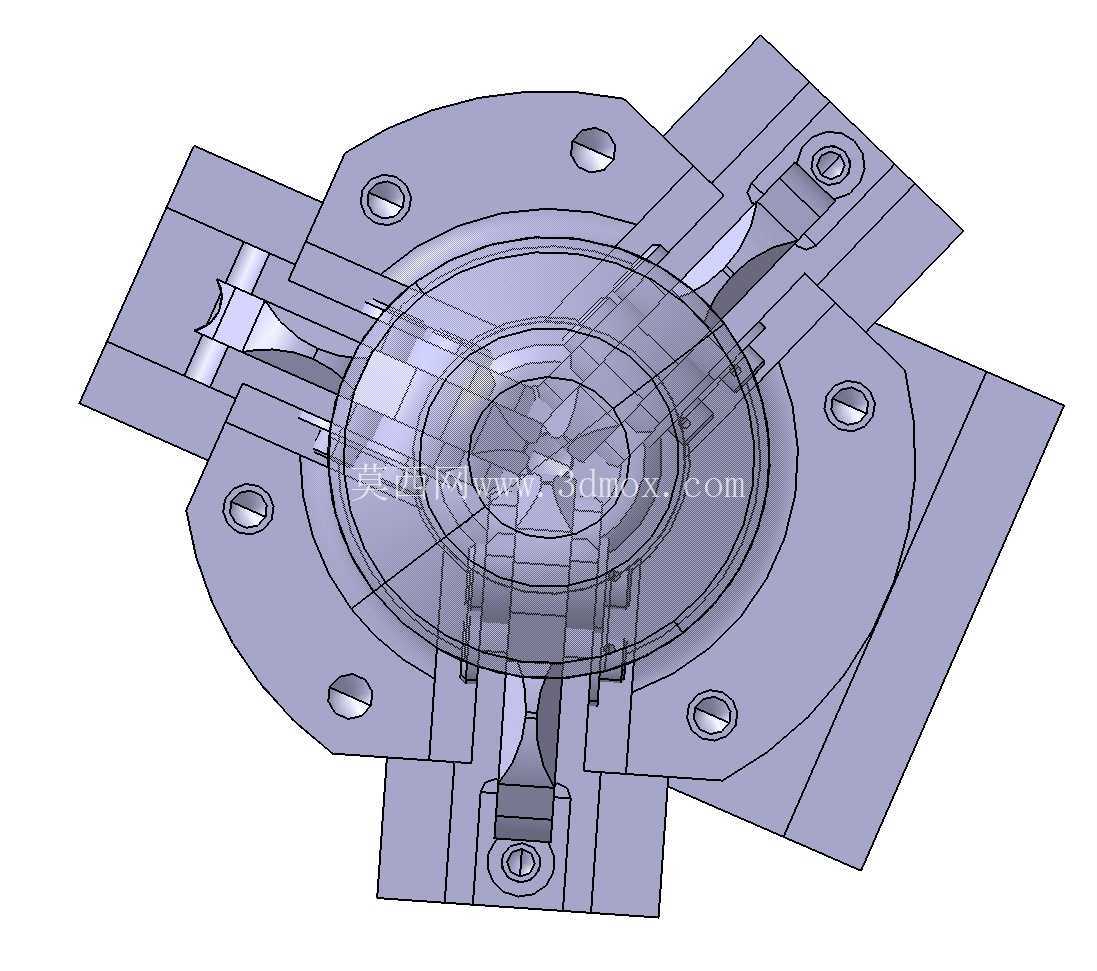

气动平行夹持执行机构三维结构

这款夹持执行机构主要面向3C电子、小五金件的自动化上下料、工位转序场景设计，常见于小型装配流水线、分拣工作站的机械臂末端配套使用，也可单独安装在直线滑台模组上完成定点取放动作。从结构组成来看，主体采用直线气缸作为动力输出源，缸体部分集成了双导杆导向结构，避免夹爪开合过程中出现偏摆，保证夹持动作的重复定位精度，夹爪端采用可更换的夹指设计，可根据被夹持工件的外形轮廓更换适配的夹头，无需改动主体安装结构即可适配不同规格的小型工件。

设计过程中优先考虑了安装兼容性，主体背部预留了标准的滑台安装槽位，可直接适配市面常见的20系列、30系列铝型材安装接口，也可通过转接法兰连接到不同负载等级的工业机器人末端法兰盘上，安装孔位采用对称布局，支持水平、垂直、侧装等多种安装姿态，不会因为安装方向改变影响夹爪的开合行程与夹持力输出。夹爪的开合行程控制在12mm范围内，针对直径3mm到10mm的轴类零件、厚度2mm到8mm的片状零件都能稳定夹持，夹持力可通过接入气源的压力调节在10N到50N区间调整，避免夹伤易变形的薄壁工件。

从结构细节来看，导杆部分采用了镶嵌式无油衬套作为滑动支撑，相比直线轴承结构更耐粉尘，在有少量切削碎屑、装配粉尘的工位环境下也能长期稳定运行，不需要频繁加注润滑脂维护。气缸的进气接口设置在主体侧方，采用标准M5螺纹接口，方便气管走线布局，不会和夹爪端的工件、周边工装产生干涉。夹指的连接部位采用了销钉定位加螺丝锁紧的固定方式，更换夹指时不需要拆解主体结构，松开锁紧螺丝即可快速拆装，能大幅缩短产线换型的调试时间。

实际应用中，这类夹持机构常搭配光电传感器或者磁性开关使用，缸体本身预留了磁性开关的安装槽，可直接加装磁感应元件检测活塞的伸出、缩回位置，给上位控制系统反馈夹爪的开合状态，避免出现空夹、工件未夹紧就移位的故障。整体结构的外形轮廓做了倒角处理，没有突出的尖锐边角，在密集排布的多工位转盘设备上使用时，不会和周边的其他工装、传感器支架发生刮碰。安装边界方面，主体总长度控制在120mm以内，宽度方向最大尺寸45mm，厚度方向32mm，在狭小的设备内部空间也能灵活布置，不会占用过多的安装空间。夹爪闭合时的端面到安装基准面的距离控制在28mm，在伸入工装夹具内部取件时，能避开周边的定位挡块，不需要额外设计延长转接件。

结构设计上做了轻量化处理，主体受力部件采用硬质铝合金加工，表面做阳极氧化处理提升耐磨性能，夹指接触工件的部位可根据需求粘贴聚氨酯垫片，增大夹持摩擦力的同时避免划伤工件表面。所有的连接螺丝都采用内六角圆柱头螺丝，沉头安装后不会突出零件表面，减少积尘的死角，也方便日常清洁维护。气路通道在主体内部做了集成化设计，减少了外接气管的数量，降低了气管被工件剐蹭破损的风险，长期运行的稳定性更高。针对需要频繁开合的高速分拣场景，结构上做了动平衡优化，运动部件的重量分布均匀，夹爪开合动作的响应时间可控制在0.1秒以内，能匹配每分钟60次以上的高频取放节拍，不会因为动作惯性导致工件移位脱落。
