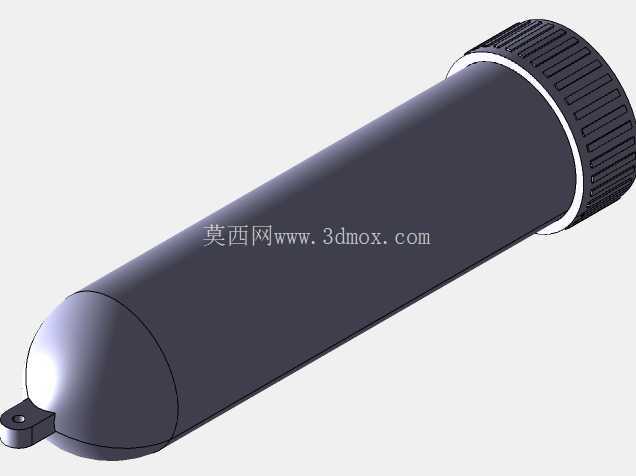

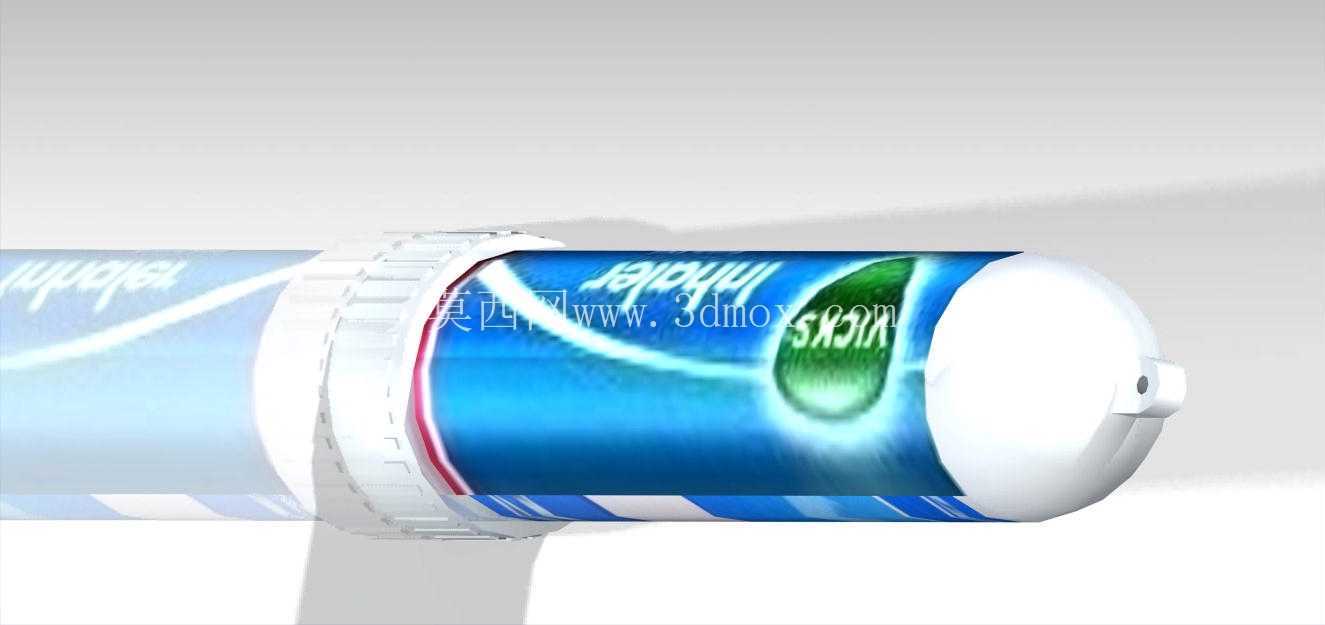

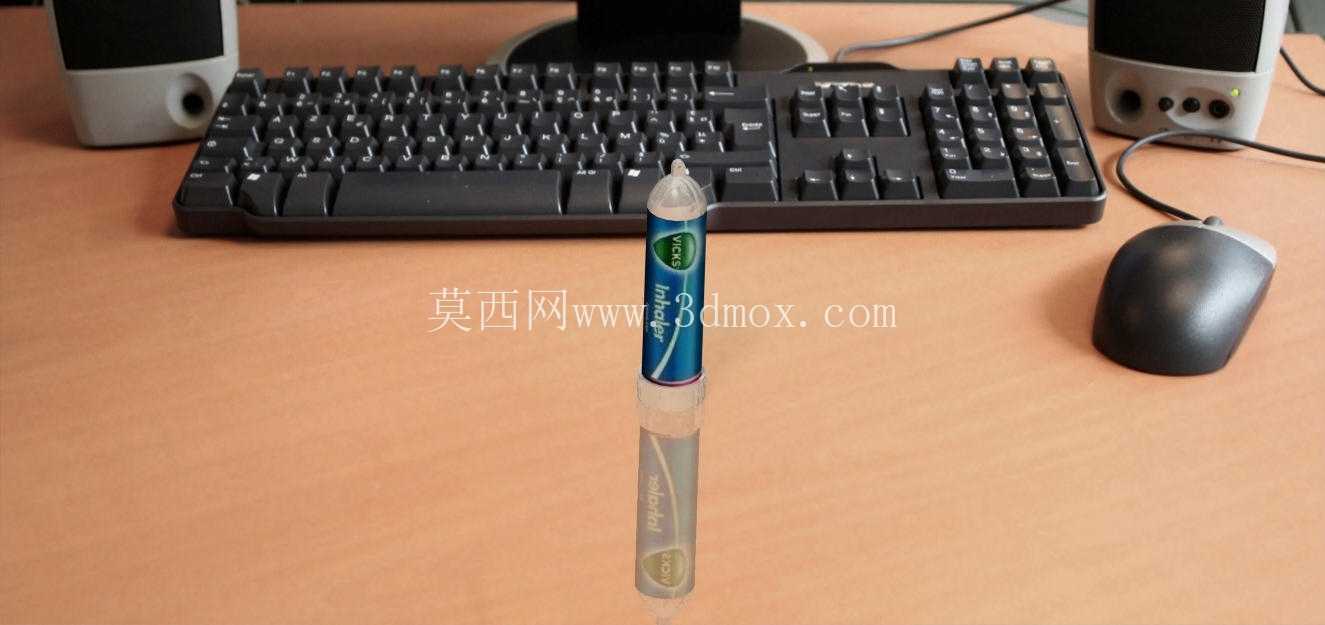

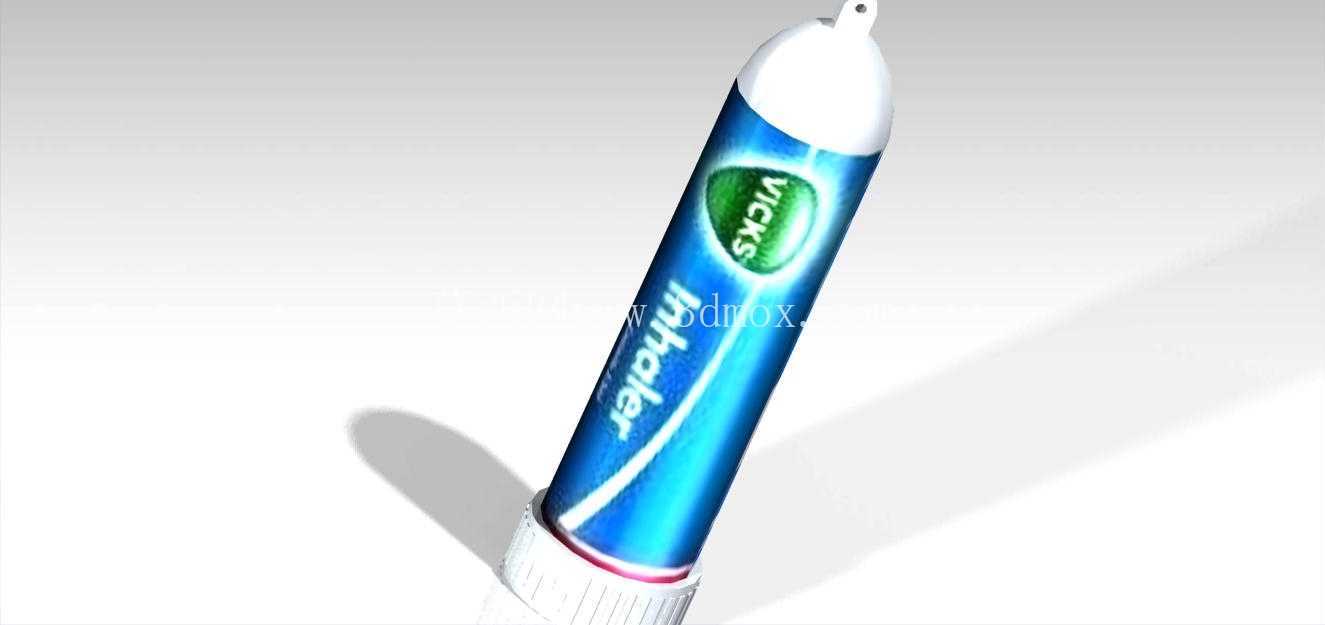

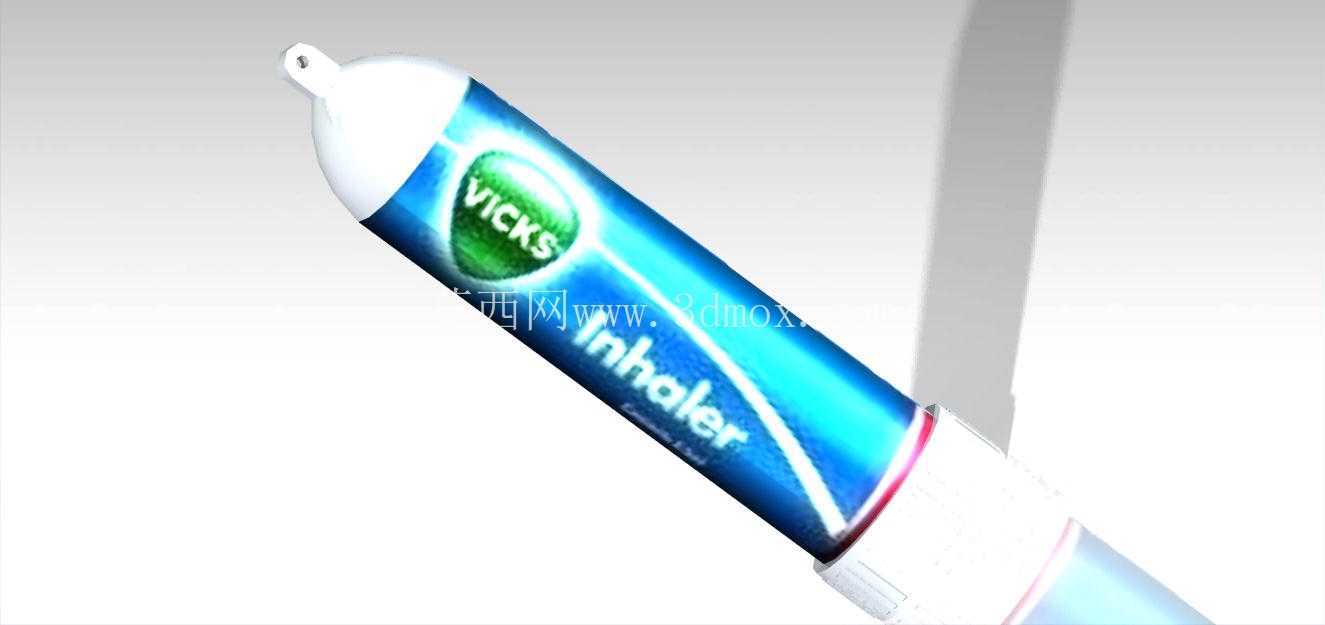

维克斯便携通鼻吸入器外观结构设计

　　这款手持通鼻吸入器的结构设计，首先围绕日常随身使用的核心场景展开，日常通勤、差旅出行、换季感冒鼻塞时，使用者可直接从口袋、随身包袋中取出使用，无需额外辅助配件，单手握持即可完成全部操作，因此整体外形采用了类笔状的细长圆柱构型，整体直径控制在18mm以内，总长度控制在110mm上下，这个尺寸边界刚好适配常规牛仔裤口袋、通勤包侧袋的容纳空间，不会因为体积过大造成携带累赘，也不会因为尺寸过小导致握持时容易滑落。从功能实现逻辑来看，这款吸入器的结构分为三个核心区段：顶部的密封端盖、中部的药剂存储仓、底部的吸嘴段。顶部端盖设置了一体化的挂孔结构，这个结构并非装饰性设计，而是考虑到部分使用者会将其挂在钥匙扣、挂绳上随身携带，挂孔的内径设置为4mm，可兼容常规的钥匙圈、尼龙挂绳穿过，端盖与仓体之间采用小过盈的卡扣配合，不需要额外的密封胶圈即可实现日常存放时的气味密封，避免药剂挥发散失，同时卡扣的扣合力控制在15N左右，使用者单手握持时用拇指即可推开端盖，不需要双手配合操作，适配单手使用的场景需求。

　　中部的药剂存储仓采用等直径的薄壁圆筒结构，壁厚控制在1.2mm，这个厚度既可以保证日常携带时受到挤压、轻微磕碰不会出现仓体开裂，也能最大化内部的存储容积，内部可容纳浸润了通鼻成分的棉芯，仓体内壁设置了两道环形的定位筋，棉芯装入后会被定位筋限制位置，不会因为随身携带时的晃动出现位移，堵住吸嘴的进气通道。仓体的外表面做了局部的曲面标识区域，印刷品牌标识的位置做了微凹的沉台设计，标识印刷后不会因为日常和口袋、包内其他物品摩擦导致标识脱落，同时沉台边缘做了R0.5的圆角过渡，不会出现硌手的棱角。

　　底部的吸嘴段做了直径收窄的过渡设计，收窄处的锥度为1:10，这个锥度刚好贴合人鼻翼下方的轮廓，使用时吸嘴对准鼻孔，不需要过度仰头即可完成吸入操作，吸嘴的端面做了R3的圆弧倒圆，接触皮肤时不会有尖锐的异物感，吸嘴的进气通道直径设置为6mm，通道内部做了光滑的圆弧过渡，没有直角台阶，避免气流通过时产生紊流影响吸入体验，吸嘴与仓体之间采用超声波焊接的固定方式，焊接缝设置在吸嘴与仓体连接的端面内侧，外部看不到焊接溢料，保证外观的整体性。从设计细节的考量来看，这款产品的所有外部棱角都做了不小于R0.3的圆角处理，即使放在贴身口袋里，也不会因为棱角突出硌到皮肤，整体重量控制在15g以内，长时间放在口袋里不会有明显的坠重感。

　　结构设计时还考虑了不同使用环境的适配性，整体结构没有易脱落的小零件，即使在户外、移动的交通工具上使用，也不会出现零件掉落丢失的问题，端盖打开后可以通过侧边的小卡扣临时挂在仓体尾部，避免使用过程中端盖遗失。在气流通道的设计上，除了中心的主进气通道，在吸嘴与仓体的连接位置设置了两个直径1mm的辅助进气孔，当使用者吸气时，外部空气会通过辅助进气孔进入仓体，携带药剂挥发的成分一同进入鼻腔，避免因为吸力过大导致棉芯上的成分直接被吸出造成刺激，两个辅助进气孔的位置做了内凹的隐藏设计，日常存放时不会被口袋里的毛絮、灰尘堵塞。外观的色彩分区也和结构分区对应，顶部端盖和底部吸嘴采用白色的食品接触级塑料材质，中部仓体采用亮面的蓝色材质，色彩分区清晰，使用者可以快速分辨握持位置和操作端，不需要额外的操作指引即可快速上手。在结构强度的验证逻辑上，整体结构可以承受1.2m高度自由跌落至水泥地面的冲击，不会出现仓体开裂、端盖脱落漏出内部棉芯的情况，满足日常随身使用的耐摔需求，仓体的密封性能可以保证在常规存放条件下，内部药剂的挥发周期满足产品的使用周期要求，不会因为密封不佳导致药剂提前失效。
