多旋翼螺旋桨驱动演示飞行器结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:230060
  • 多旋翼螺旋桨驱动演示飞行器结构设计
  • 多旋翼螺旋桨驱动演示飞行器结构设计
  • 多旋翼螺旋桨驱动演示飞行器结构设计
  • 多旋翼螺旋桨驱动演示飞行器结构设计
  • 多旋翼螺旋桨驱动演示飞行器结构设计
  • 多旋翼螺旋桨驱动演示飞行器结构设计

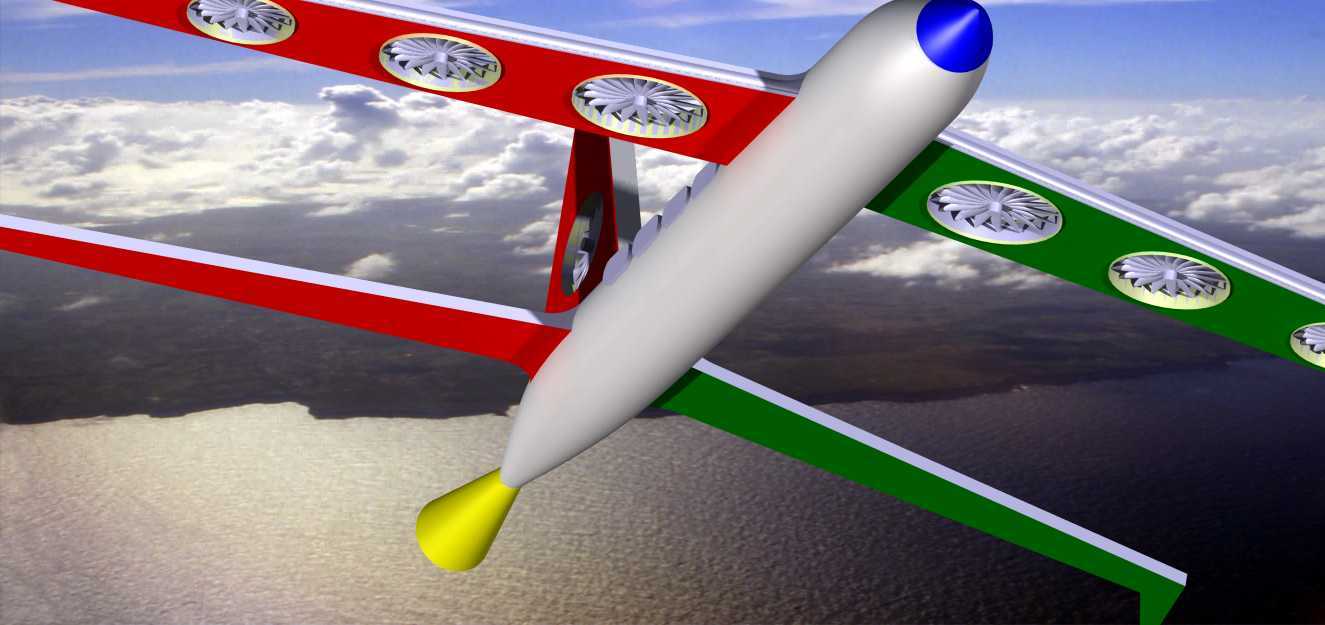

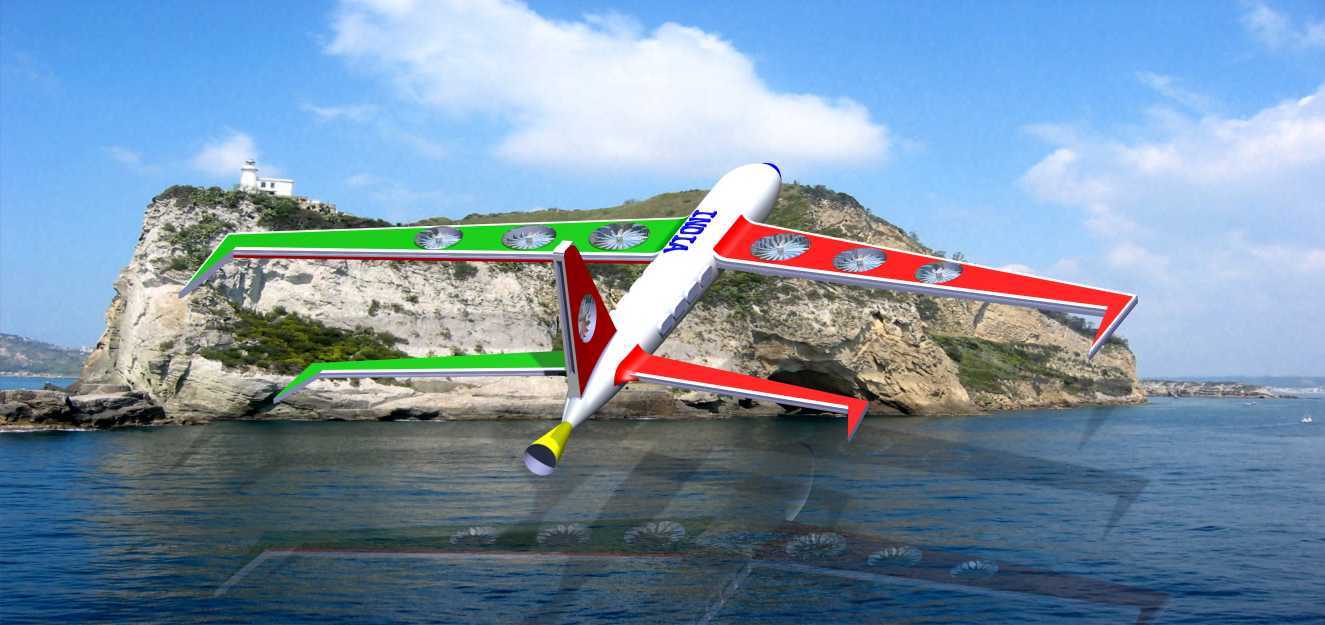

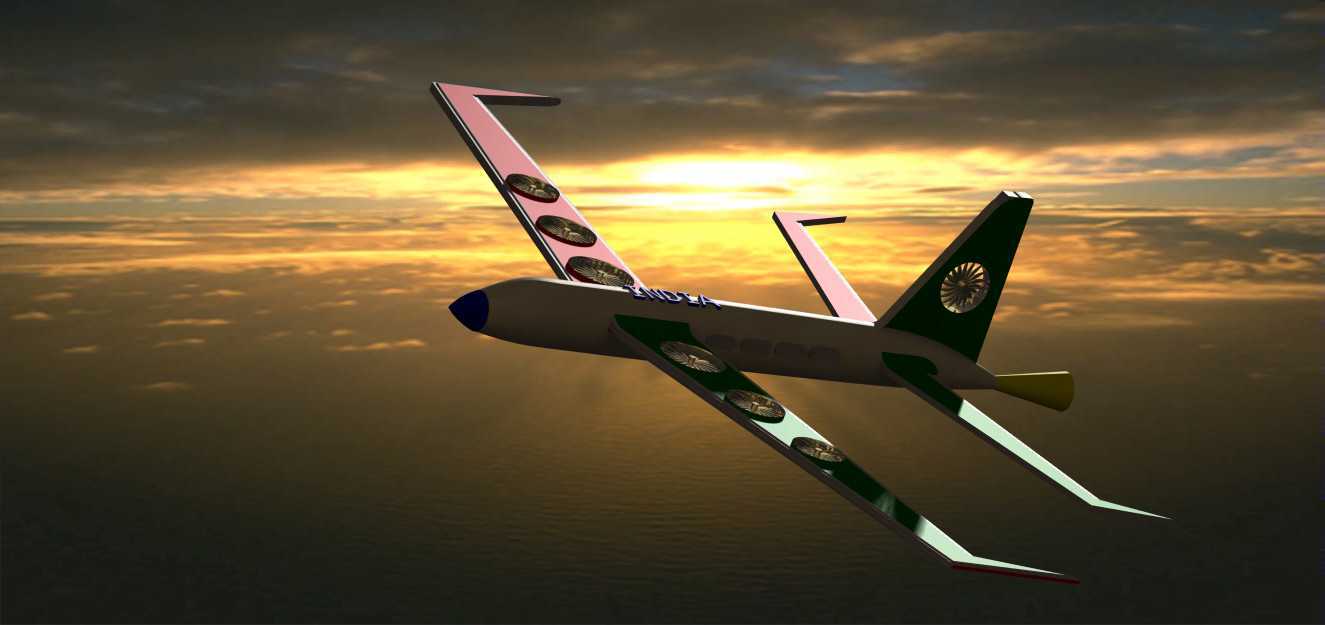

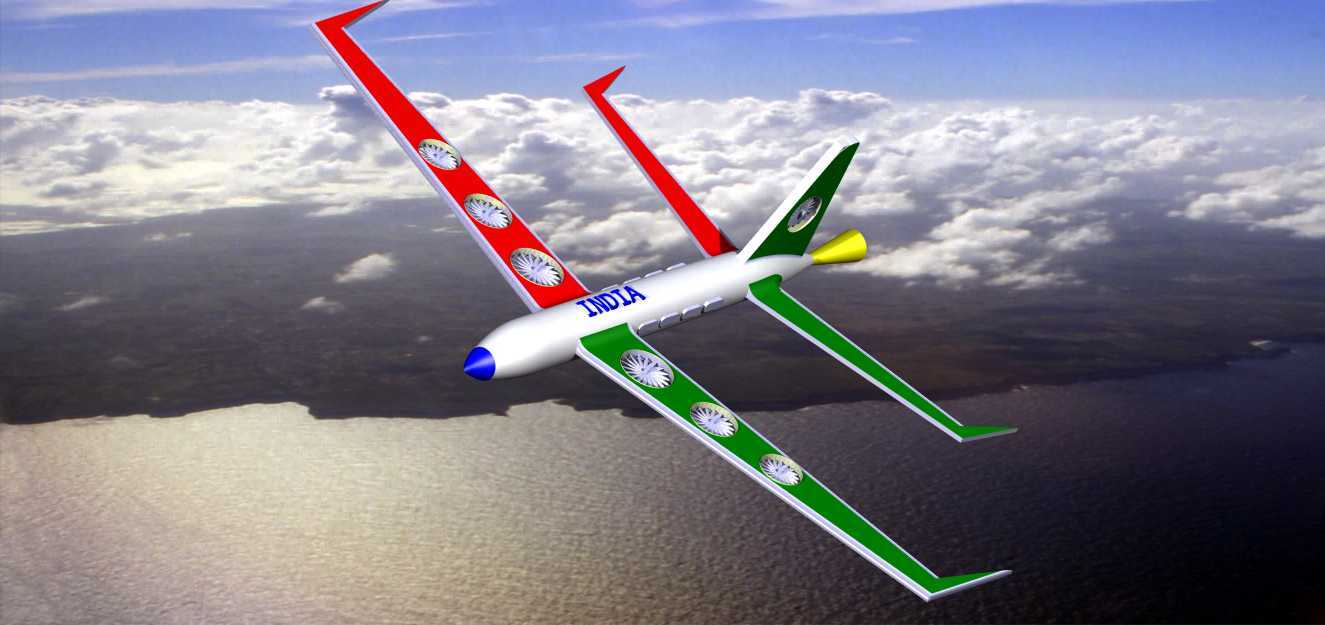

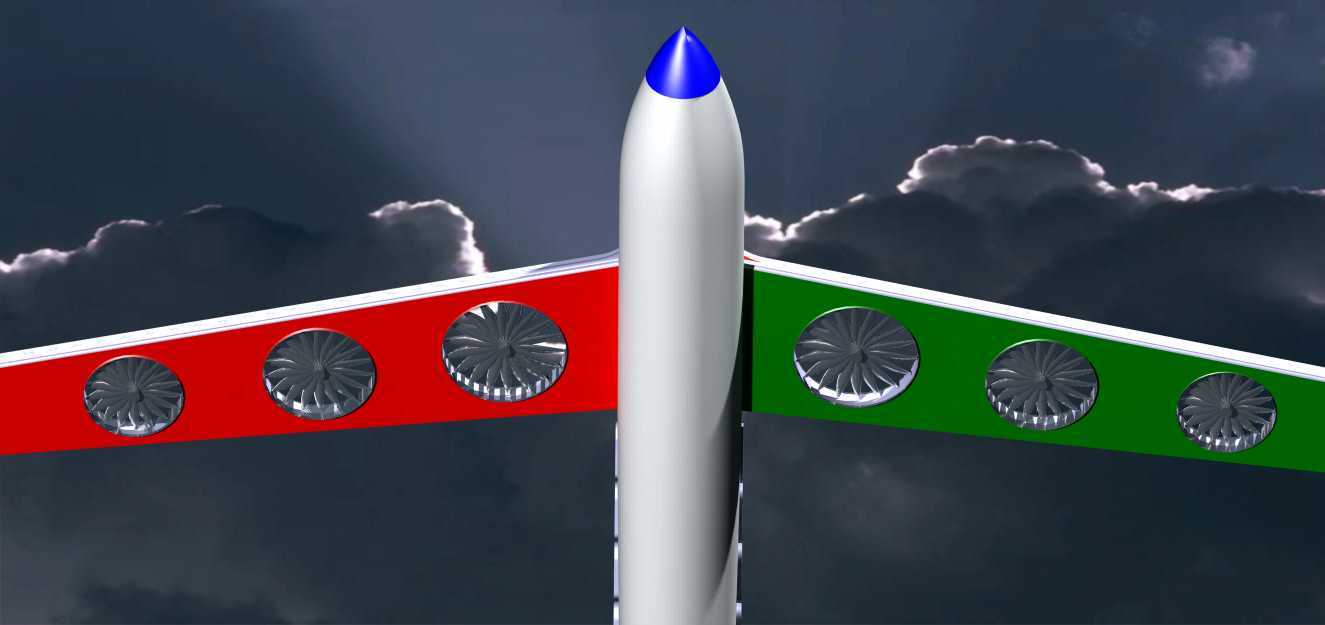

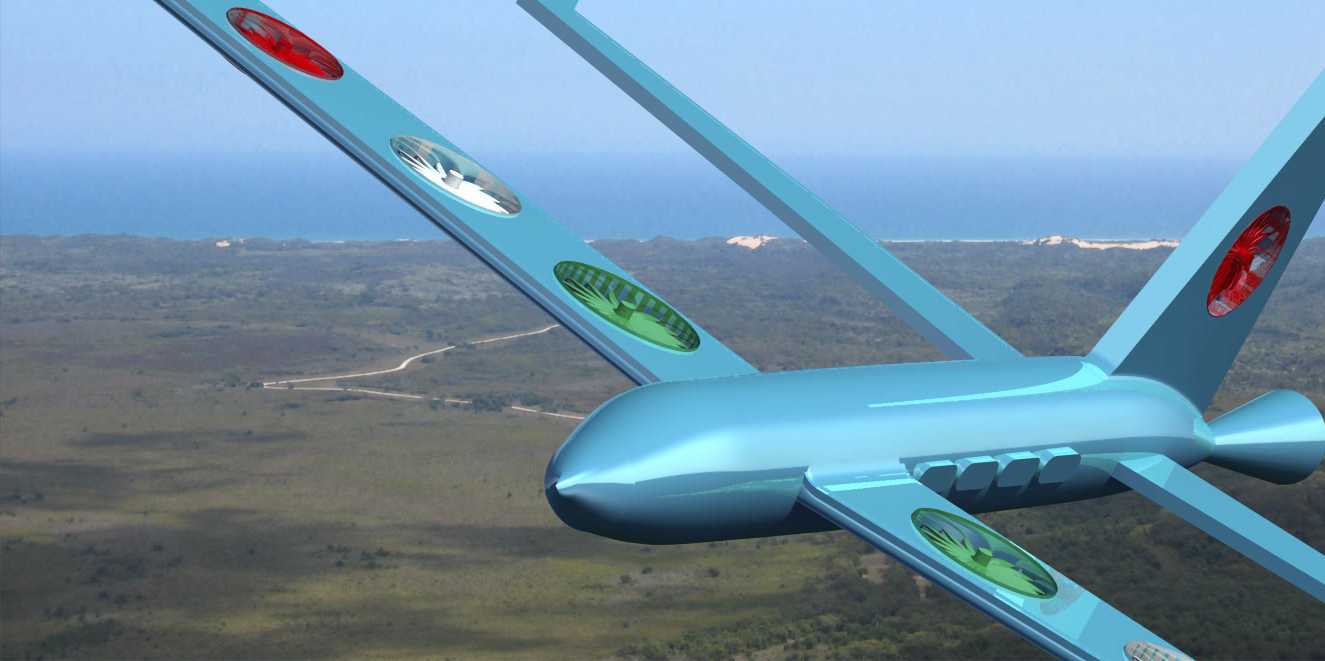

这款演示用飞行器采用全螺旋桨系统直连的动力传递路径,整套动力单元没有额外的减速传动结构,动力输出路径短,响应速度快,适合短距快速起降的演示场景,多用于航空科普展示、基础气动原理教学场景,也可作为小型高速验证飞行器的原型参考。从结构布局来看,机身采用流线型纺锤体设计,头部做钝圆收窄处理,能降低高速飞行时的头部激波阻力,机身中段预留了动力走线与配重安装空间,可根据演示需求调整重心位置,适配不同的翼面安装角度测试。主翼采用上单翼后掠布局,翼尖做了上反角设计,每个主翼下沿布置三台螺旋桨动力单元,螺旋桨安装座与翼梁直接固定,省去了额外的支架结构,既降低了结构重量,也减少了支架带来的寄生阻力。尾翼采用单垂尾加平尾的常规布局,垂尾根部同样集成了一台辅助螺旋桨,可在大迎角飞行状态下提供额外的姿态调整力矩,平尾与垂尾的安装角预留了±5°的调节余量,可在测试阶段根据飞行数据快速调整配平角度。从安装边界来看,整机翼展控制在小型演示飞行器的常规尺寸区间,机身长度与翼展比例约为1:1.2,地面停放时起落架(演示状态可简化为支撑座)的高度需保证翼下螺旋桨与地面保持至少1.2倍桨叶直径的安全距离,避免起飞滑跑阶段桨叶擦地。设计阶段优先考虑了结构拆装的便捷性,翼面与机身采用快拆销钉连接,无需专用工具即可完成整机拆解与组装,方便不同场地的转运与展示。动力系统的油路(或电路)采用快插接头设计,更换动力单元时无需重新梳理整段管线,单台螺旋桨的更换时间可控制在两分钟以内,适合频繁调整动力配置的测试场景。整机的重心设计范围落在主翼弦长的30%-35%区间,即使单台螺旋桨出现动力失效,剩余动力单元的推力差也能通过尾翼舵面调整完成配平,保证演示过程中的飞行安全。翼面的蒙皮采用轻量化硬质材料,表面做了流线型修型,没有突出的铆钉或接缝结构,能最大程度降低飞行过程中的摩擦阻力,配合大推力螺旋桨配置,可在短时间内加速到较高的飞行速度,满足高速飞行特性的演示需求。
