折叠式射频识别手持终端结构设计

做手持类射频识别终端的结构设计时，最先要平衡的是便携性与操作舒适度的矛盾，常规直板终端在收纳时天线与识别模块的突出部分容易剐蹭背包或工装口袋，折叠结构的选型正是为了解决这一实际使用痛点。这类设备的核心应用场景覆盖仓储物流的货品盘点、门禁系统的身份核验、生产车间的物料溯源，不同场景下的握持姿态差异很大，盘点作业时操作人员需要单手握持持续扫读标签，折叠后的机身轮廓要贴合手掌虎口的自然弧度，展开后识别端的伸出长度要保证扫读时手腕不用过度弯折，减少长时间作业的疲劳感。

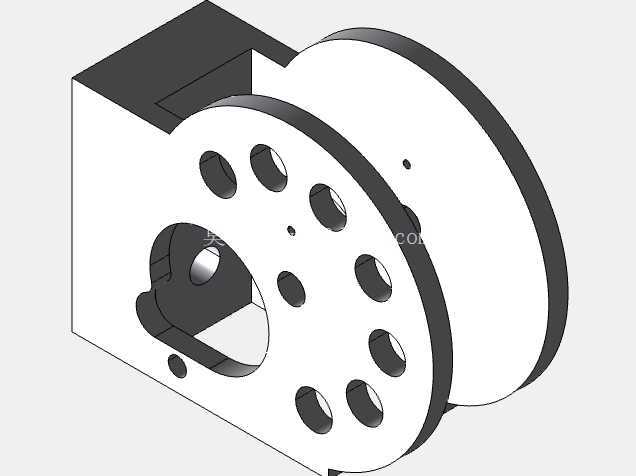

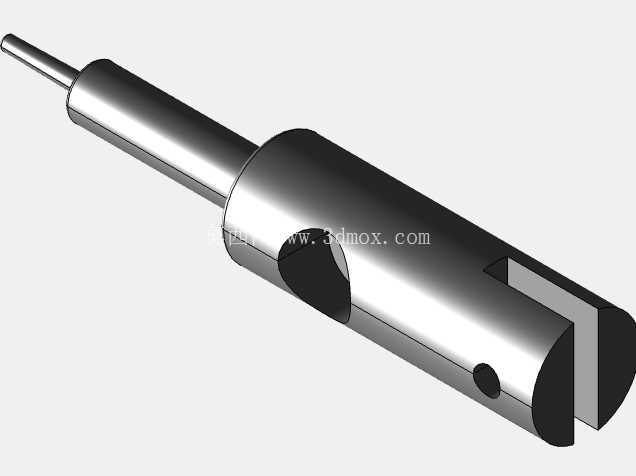

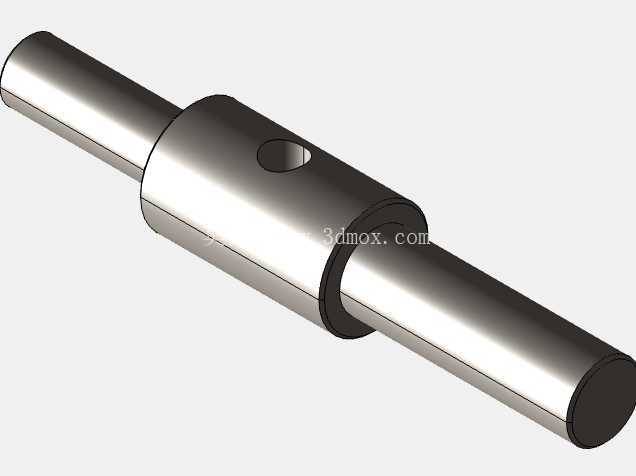

结构设计阶段首先要确定折叠转轴的阻尼参数，不能太松导致收纳状态下意外展开磕碰元器件，也不能太紧让单手展开操作需要额外发力，转轴的安装位置要避开内部射频天线的馈线走线区域，防止金属转轴对射频信号产生屏蔽干扰，这部分在建模时需要反复调整转轴与天线模块的间距，预留足够的信号净空区。机身的折叠对位结构要做定位凸台，合盖时上下壳体的配合间隙控制在0.2mm以内，既避免日常携带时灰尘进入内部电路板，也防止晃动导致的壳体磨损。

识别模块的安装位置是整个结构设计的核心，射频识别的读头要布置在展开后机身的最前端，读头表面与外壳的安装台阶要做齐平处理，避免突出的棱边在扫读标签时刮碰到货品表面的条码或包装。读头的固定方式采用四周卡扣加中心定位柱的结构，不需要额外打螺丝固定，方便后期维护时快速更换不同功率的识别模块，定位柱的公差要控制在±0.05mm，保证读头与外壳平面的平行度，防止读头倾斜导致识别角度范围缩小。

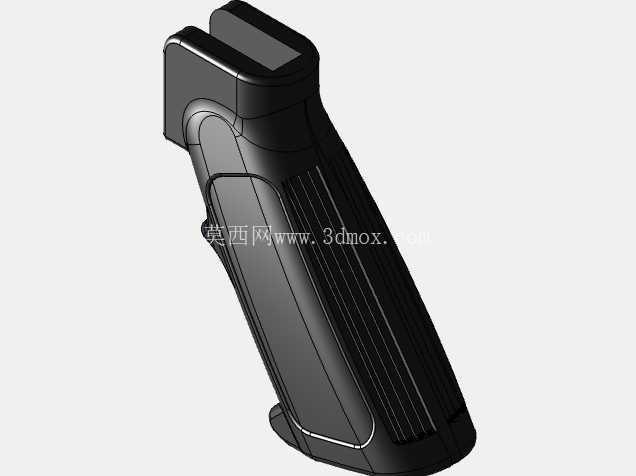

机身的握持区域要做防滑纹理的结构预留，纹理深度0.3mm，间距1.2mm，既不会因为纹理太深积攒污渍，也能保证戴劳保手套操作时的摩擦力。按键区域的布置要在单手握持时拇指的自然活动范围内，每个按键的按压行程设计为0.8mm，按压力度控制在1.5N左右，反馈清晰不会出现误触。电池仓设计在折叠后机身的下半部分，靠近握持重心的位置，更换电池时不需要展开机身，仓盖采用滑扣结构，滑扣的解锁力设置为5N，防止日常使用中意外滑落导致电池松脱断电。

安装边界方面，折叠状态下整机的厚度控制在22mm以内，宽度72mm，长度125mm，刚好可以放入常规的工装裤侧袋，展开后总长度210mm，识别端距离握持位置的长度为85mm，扫读货架中层标签时不需要过度抬高手臂。机身的边角全部做R3.5mm的圆角处理，避免跌落时应力集中导致壳体开裂，上下壳体的配合止口做1.2mm的搭接量，提升整机的抗摔性能，满足1.2米高度自由跌落至水泥地面不出现结构损坏、功能正常的使用要求。

内部走线的空间预留要考虑折叠时的线缆弯折寿命，连接上下部分的柔性排线要做U型弯折预留，弯折半径不小于排线厚度的6倍，排线两侧要做限位筋，防止折叠过程中线缆移位被转轴夹断。射频模块的屏蔽罩要和机身内部的接地柱可靠连接，减少外界电磁干扰对识别灵敏度的影响，屏蔽罩与外壳内壁之间预留0.5mm的间隙，避免装配公差导致屏蔽罩受压变形影响内部电路。

这类折叠式射频识别终端的结构设计没有太多复杂的传动机构，核心是在有限的空间内平衡结构强度、操作体验、信号性能三者的关系，每一处的尺寸公差、结构选型都要对应实际作业场景的使用习惯，不能只追求外观的轻薄而牺牲长期使用的可靠性，建模过程中需要反复模拟不同握持姿态下的受力情况，调整壳体的壁厚分布，在握持区域适当加厚到1.8mm，非受力区域的壁厚控制在1.2mm，兼顾整体重量与结构强度，整机带电池的重量控制在180g以内，长时间单手握持不会产生明显的负重感。
