折叠式便携气动发射装置结构设计

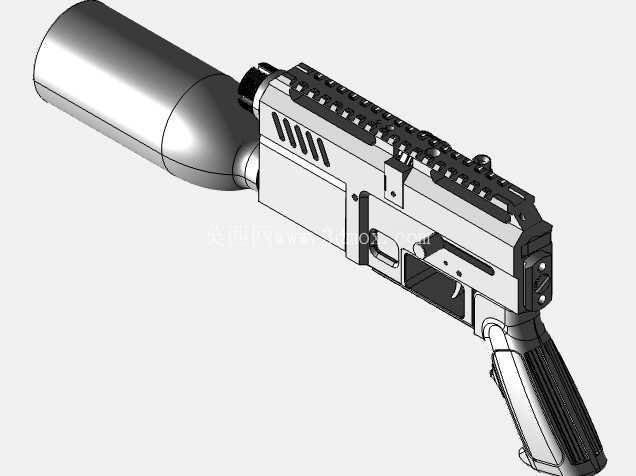

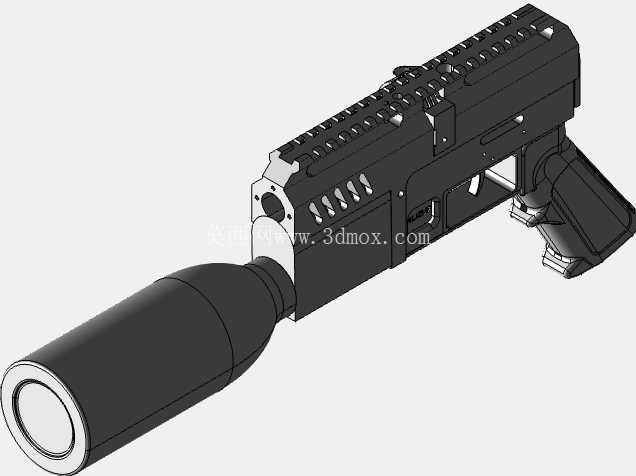

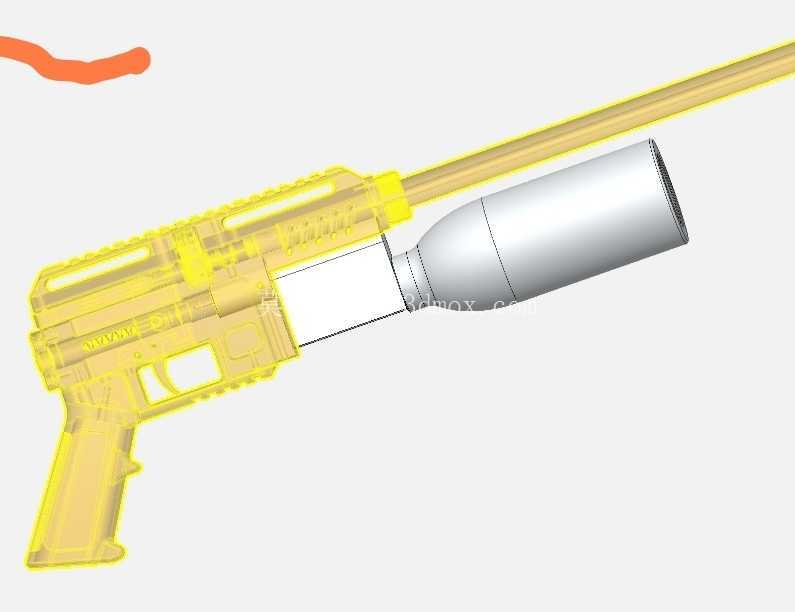

这款折叠式便携气动发射装置的结构设计，核心围绕狭小空间作业、便携携带的实际使用需求展开，在结构布局上做了大量适配性优化。从整体结构来看，装置采用分体式模块化设计，主体握持段、发射管段、储气动力段三个核心模块通过快拆式铰接结构连接，非使用状态下可将发射管沿铰接轴折叠贴合握持段侧面，整体收纳长度可缩短至展开状态的42%，能够轻松放入常规工具包甚至工装外套的大尺寸口袋中，完全适配外勤作业、移动巡检类场景下的携带需求，不会像传统固定式发射装置那样存在携带累赘、进出狭窄空间易剐蹭的问题。

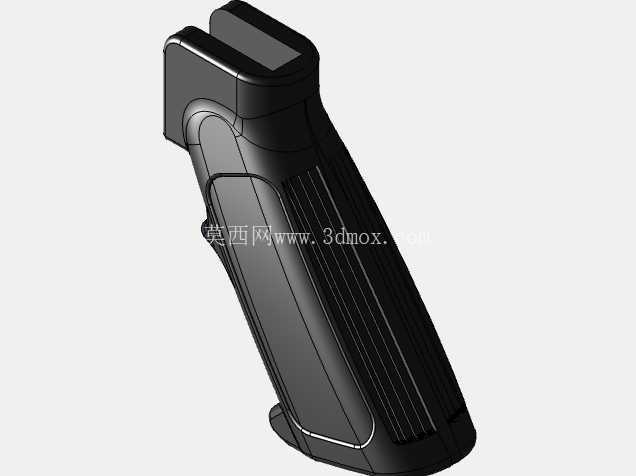

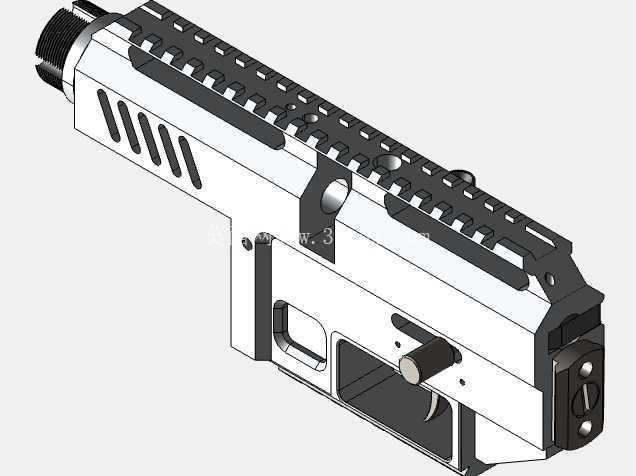

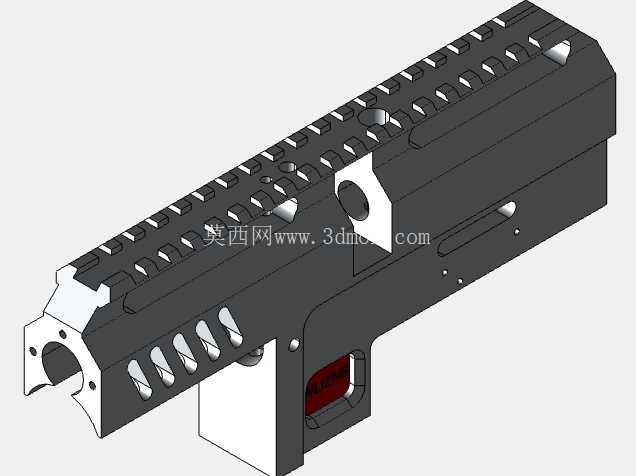

从功能特性层面分析，装置的动力核心为前置式高压储气仓，仓体采用变径流线型结构设计，靠近发射管衔接段做收窄过渡处理，一方面能够降低高压气体释放时的紊流损耗，提升气体动能的转化效率，另一方面也能平衡整枪的重心位置，让握持时的重心落在握持段虎口位置，长时间单手持握操作也不会出现前端坠手的疲劳感。握持段的外壳采用一体化包覆式结构，表面做了防滑纹理的凹凸设计，扳机位置的护圈做了加宽处理，即使佩戴劳保手套操作也能顺畅扣动，不会出现卡滞、误触的问题。发射管段的外壁设置了多段标准皮卡汀尼导轨结构，可根据实际作业需求快速加装激光指示器、照明组件等辅助配件，不需要额外打孔改装，适配不同场景下的使用需求。

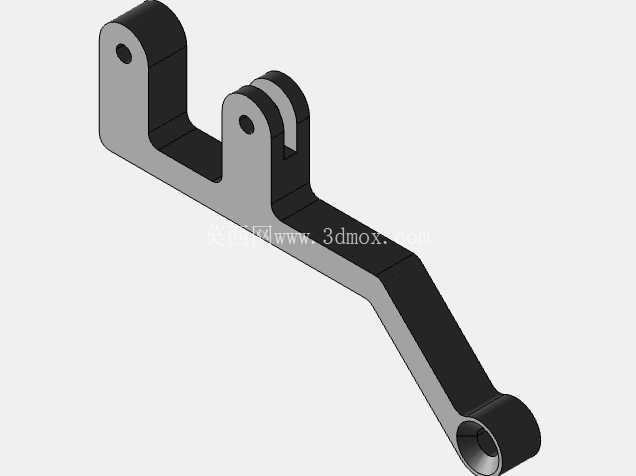

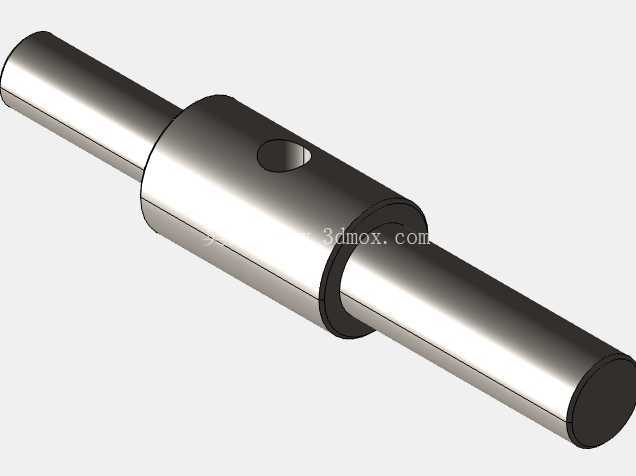

在设计思路的落地过程中，首先考虑的是结构可靠性与折叠便利性的平衡，铰接位置采用了阻尼式定位销结构，展开时只需要将发射管扳动到定位位置，定位销就会自动卡入锁止槽完成固定，不需要额外操作锁扣，整个展开过程可在1秒内完成，折叠时只需要按压铰接位置的解锁按钮，即可将发射管折回收纳位置，操作逻辑简单，即使在视线受阻的作业环境下也能盲操作完成状态切换。储气仓与发射管的衔接位置采用了端面密封结构，密封件选用耐磨损的氟橡胶材质，反复拆装折叠也不会出现气体泄漏的问题，密封寿命能够满足上万次折叠操作的使用需求。

关于外形尺寸与安装边界，装置展开状态下总长度为720mm，折叠收纳状态下总长度为305mm，握持段的宽度为62mm，高度为145mm，适配绝大多数成年人的手型尺寸。储气仓的最大直径为89mm，安装时需要注意预留出至少100mm的直径操作空间，方便完成储气仓的充气、拆卸操作。发射管的内径为11mm，适配标准规格的软质弹丸，可用于线路布设时的引线牵引、狭小空间内的杂物清理、设备检修时的堵塞疏通等作业场景，在通讯线路施工、弱电布线、设备运维等领域都有很高的实用价值。

结构细节上，装置的扳机组件采用了二道火设计，第一段行程为预压行程，第二段为击发行程，能够有效避免误触击发的安全隐患，击发组件的所有运动部件都做了圆角钝化处理，不会出现尖锐棱角剐蹭操作人员的问题。握持段内部预留了标准的储气仓安装腔，可兼容同规格的不同容量储气仓，用户可根据实际作业时长需求更换不同容量的储气组件，不需要对主体结构做任何改装。整个装置的外露结构件都做了阳极氧化处理，具备良好的耐磨、防腐蚀性能，能够适应户外作业、潮湿环境下的使用需求，不会轻易出现锈蚀、掉漆的问题。
