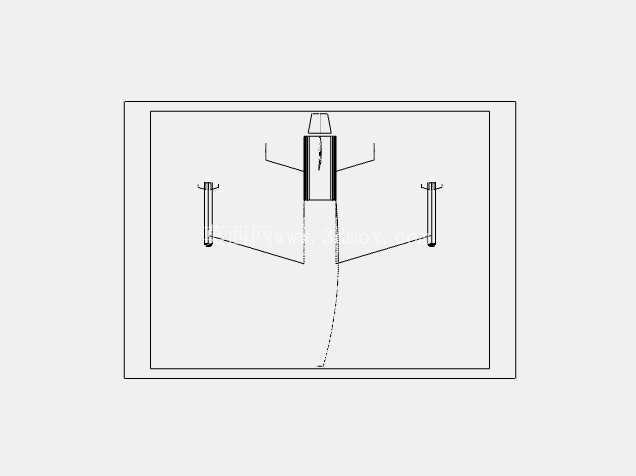

喷气式战斗机机身结构三维数模设计

　　在航空装备结构设计领域，喷气式战斗机的三维结构建模是衔接气动设计、结构强度校核与工艺落地的核心环节，本次呈现的喷气式战斗机结构数模，围绕高空高速作战场景的实际需求完成整体结构搭建，可直接用于结构原理展示、气动仿真前置建模、教学演示等场景。从实际应用场景来看，这类高亚音速/超音速喷气式战斗机主要承担制空权争夺、要地防空、近距空中支援等任务，对应的结构设计需要兼顾高速飞行下的气动减阻、大过载机动下的结构强度、机载设备安装的空间预留三类核心需求，建模过程中首先围绕气动布局完成主体轮廓的搭建，采用机头进气搭配单发布局的基础构型，机身主体采用旋成体修型设计，沿航向逐步收缩过渡至尾喷管区域，有效降低跨音速飞行阶段的波阻。机身中段设置机翼安装接口，下单翼布局的翼根位置预留足够的结构承力空间，可匹配主起落架收放舱、燃油箱的安装边界，两侧机翼下设置外挂点安装位，可满足副油箱、机载武器的挂载需求，每个外挂点位置预留了标准的挂架安装接口，接口尺寸匹配通用机载挂架的安装孔位，不需要二次修改即可完成挂架的装配匹配。尾翼部分采用单垂尾加平尾的常规布局，垂尾沿机身中轴线垂直安装，平尾设置在机身尾部两侧，与机翼处于同一水平面，可保证大迎角飞行状态下的操纵效率，尾翼与机身的连接位置设置加强筋结构，可承受机动飞行时的气动载荷，避免结构出现应力集中问题。

　　从安装边界来看，机身主体的最大截面直径匹配单发大推力涡喷发动机的安装尺寸，发动机舱段预留了足够的维护口盖位置，口盖采用快拆结构设计，可满足地面维护时的快速拆装需求；座舱位置设置在机身前部，座舱盖采用水泡型修型，可保证飞行员的全向视野，座舱后部预留了航电设备舱的安装空间，可容纳飞控计算机、通讯导航设备等机载航电的安装位，设备舱内设置标准化的安装导轨，可适配不同规格的机载设备安装。起落架部分采用前三点式布局，前起落架安装在座舱下方的机身承力框位置，主起落架安装在机翼根部的承力结构上，起落架收放路径完全避开机身内部的油箱、设备舱、发动机舱等核心舱段，收放后可完全收纳至机身与机翼内部，不会破坏机身的气动外形。

　　建模过程中对所有气动面的接缝位置都做了公差预留，可匹配实际加工时的装配公差要求，机身表面的口盖、检修舱门位置都做了凹陷修型，模拟实际战机表面的口盖缝隙，保证数模的外观还原度。从结构强度设计思路来看，机身主体采用半硬壳式结构，沿航向设置多道环形承力框，纵向设置长桁与蒙皮连接，可将飞行过程中的气动载荷均匀传递至整个机身结构，避免局部载荷过大导致结构变形；机翼采用梁式结构，主翼梁贯穿机身中段，与机身的主承力框连接，可将机翼承受的升力、挂载载荷传递至机身主体结构，翼面采用翼型修型，从翼根到翼尖逐步减薄，兼顾结构强度与气动效率。尾喷管位置采用耐高温结构设计，预留了发动机喷口的调节机构安装空间，可匹配可调喷口的运动行程，不会出现运动干涉问题。

　　对于结构设计从业者而言，这个数模完整还原了喷气式战斗机的主体结构逻辑，可作为航空装备结构设计的参考案例，也可用于气动仿真、结构有限元分析的前置模型，所有的安装接口、舱段边界都按照实际战机的设计规范设置，不存在结构干涉、空间不足等建模问题，可直接导入各类三维软件进行二次修改，适配不同的设计需求。在建模细节上，机身表面的天线、空速管等小型部件都做了简化建模，既保证了外观的完整性，又不会因为细节过多导致数模文件过大，影响仿真、装配操作的运行效率；所有的结构倒角、圆角都按照航空结构设计的规范设置，避免出现尖锐棱角导致的应力集中问题，承力位置的圆角半径都经过强度校核匹配，可满足大过载飞行时的强度要求。
