A10攻击机轮廓等离子切割造型设计

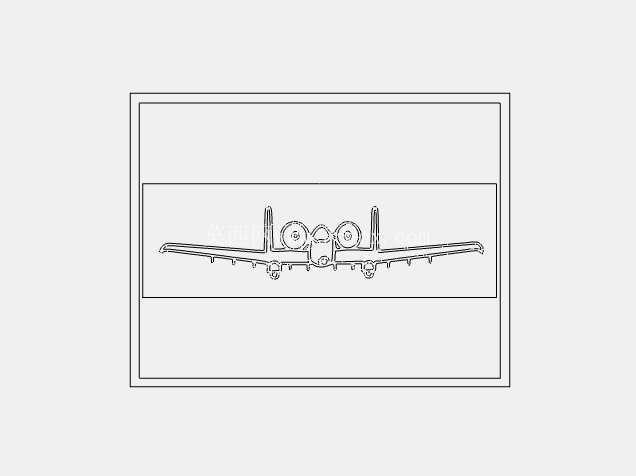

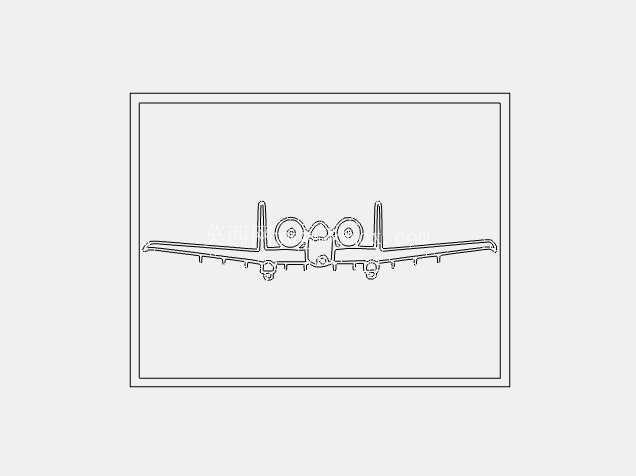

　　该造型提取A10攻击机的正视轮廓特征做扁平化线条处理，整体采用等宽发光线条还原战机的气动外形轮廓，精准还原了双发动机短舱、平直下单翼、机头航炮舱、起落架布局等核心识别点，没有多余的曲面冗余结构，适配金属板材等离子、激光切割的加工工艺，所有线条转角均做了工艺圆角处理，避免切割过程中出现尖角烧蚀、应力集中的问题。从应用场景来看，这类轮廓造型可直接用于军事主题场馆的墙面装饰、军迷主题空间的氛围灯组、文创产品的金属挂件加工，也可作为数控切割教学的典型轮廓案例，帮助初学者掌握异形航空轮廓的路径编程技巧。

　　设计过程中优先考虑了加工边界的适配性，整体外轮廓的长宽比例严格参照实机的正视投影比例做等比缩放，所有线条的宽度保持统一，既保证视觉上的识别度，也能让切割过程中走刀路径连续，减少空行程距离，降低加工时的板材损耗。轮廓的机翼部分做了等距的挂架点位简化，没有还原复杂的挂架细节，仅用短线条标识挂架位置，既保留机型特征，也避免过多细碎线条导致切割时出现断点、变形的问题；发动机舱的圆形轮廓采用整圆拟合，没有做碎段拆分，保证切割后轮廓的圆度误差控制在加工允许范围内，后续如果做霓虹灯带嵌入，整圆结构也能方便灯带的弯折贴合，不会出现局部卡滞的问题。

　　机头部分的航炮轮廓做了简化的凸起处理，没有还原内部复杂的机炮结构，仅通过轮廓的凹凸变化标识出A10最具辨识度的机头特征，保证远距离观看时能快速识别机型。起落架部分采用短线条做示意性表达，没有还原起落架的复杂收放结构，适配平面装饰件的使用需求，不需要额外做结构支撑。从安装适配角度来看，整个造型为纯平面结构，背部预留的安装点位可直接适配壁挂件的安装孔位，不需要额外做支撑结构，安装时仅需在墙面预留对应孔位即可完成固定，整体重量集中在板材本身，根据选用的板材厚度不同，可适配不同的安装场景：选用薄金属板时可作为悬挂装饰件，选用厚板材时可作为桌面立牌的基底结构。

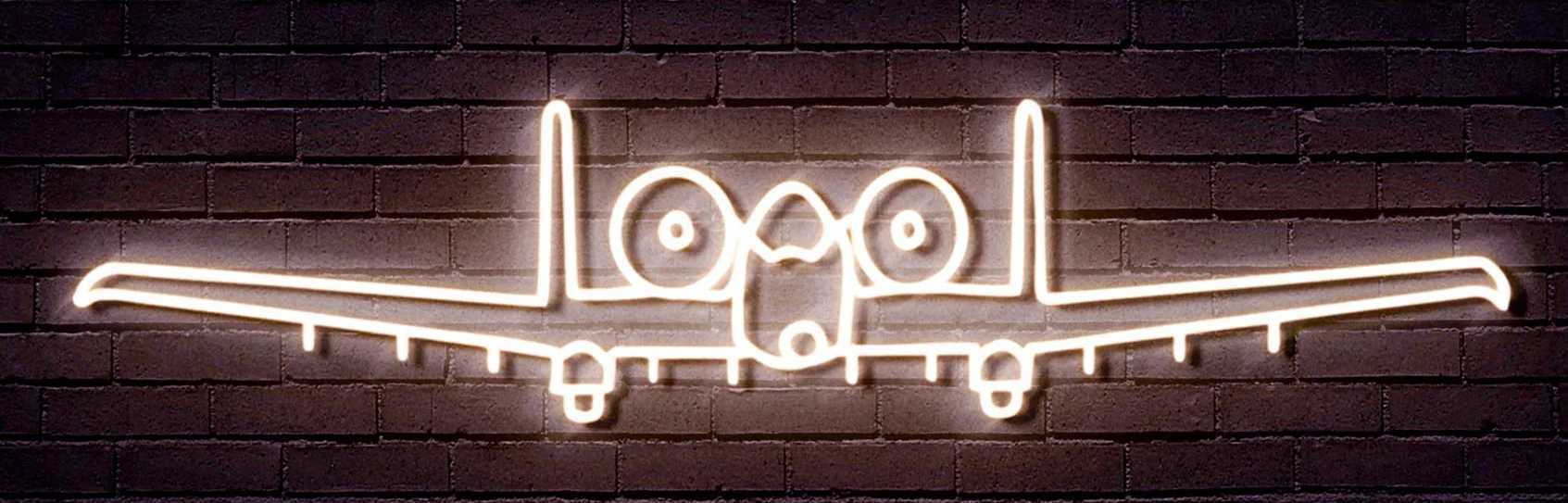

　　设计时还考虑了二次加工的拓展性，轮廓的所有线条均为连续闭合路径，既可以直接用于切割加工，也可以提取线条作为蚀刻、丝网印刷的路径使用，不需要重新描图调整；如果需要做发光效果，线条的宽度刚好适配常规霓虹灯带的嵌入尺寸，不需要额外拓宽或缩窄路径，灯带嵌入后可完全填满线条槽，不会出现漏光、灯带脱落的问题。针对等离子切割的工艺特性，所有内转角的位置都做了过切补偿预留，避免切割时因为等离子弧的烧蚀导致转角出现圆弧过大、轮廓失真的问题，外轮廓的尖角位置做了微小的圆角过渡，防止切割完成后尖角过于锋利造成安装、搬运过程中的划伤风险。整个造型没有做镂空的细碎结构，所有内部线条均为轮廓线，不存在孤立的小尺寸结构，避免切割过程中小结构受热变形脱落，提升加工成品率。在比例控制上，机翼的展长与机身长度的比例严格匹配实机的正视投影比例，没有做夸张的变形处理，保证军迷群体对机型识别的准确性，垂直尾翼的高度与机身高度的比例也参照实机数据做等比缩放，不会出现比例失调导致的识别偏差。
