紧凑型室内旋转式金属楼梯结构设计

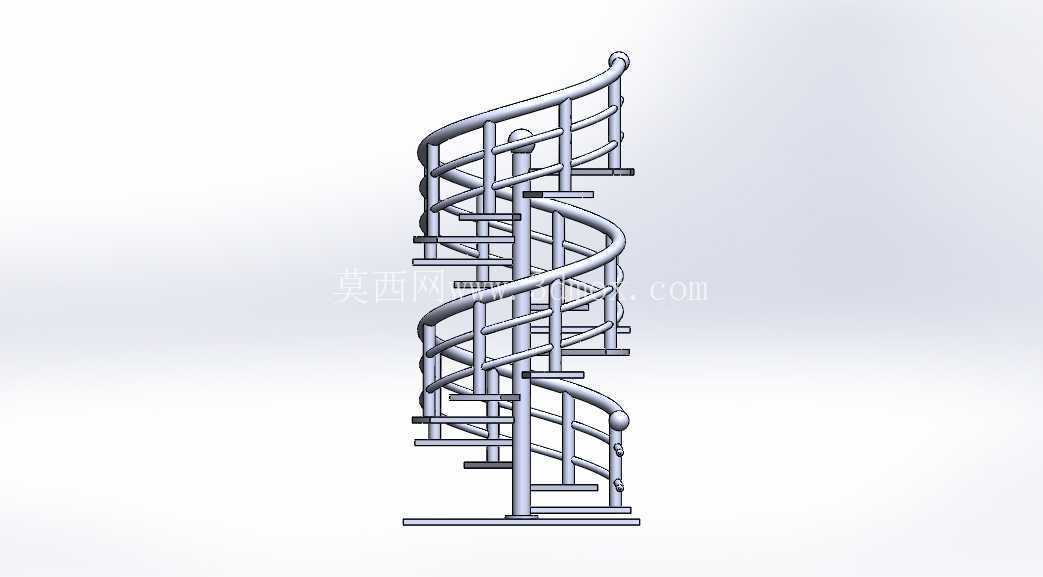

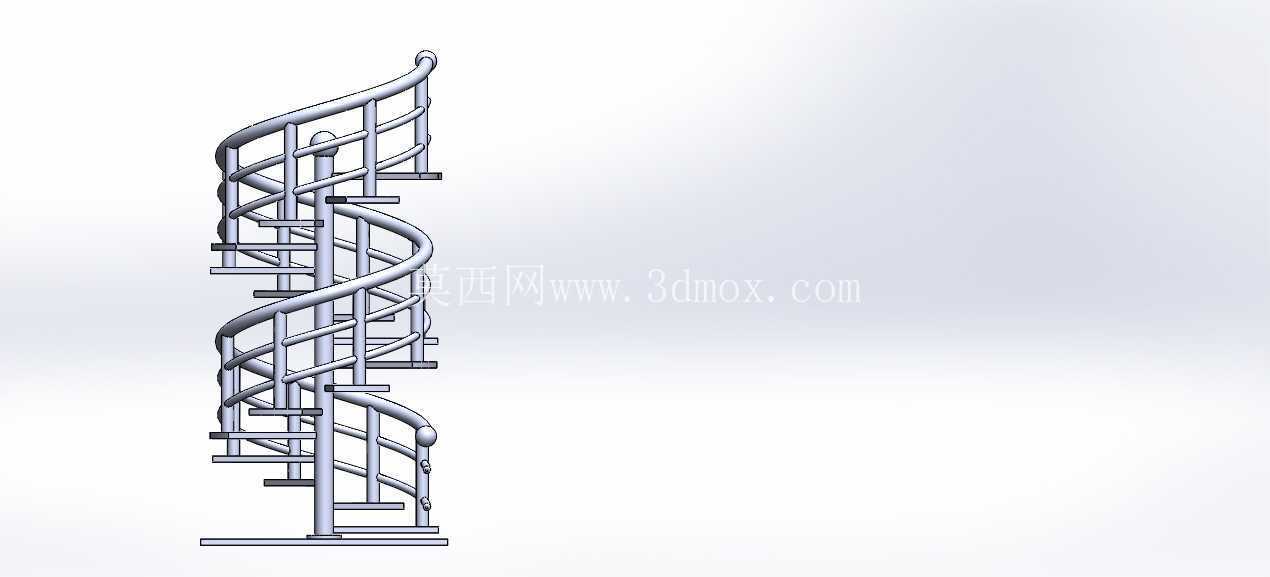

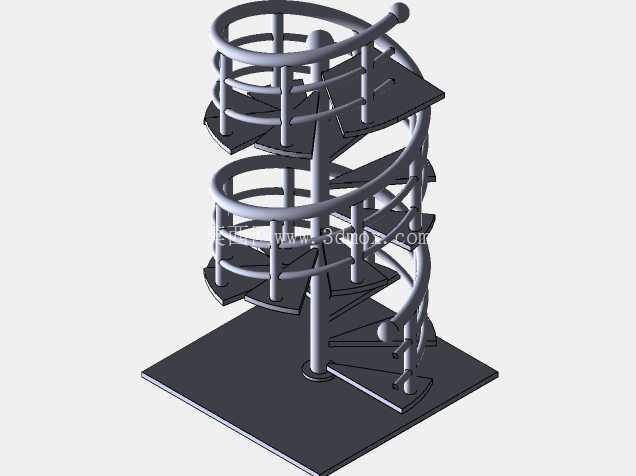

在loft空间改造、小型复式住宅、商业夹层搭建场景中，垂直交通构件的占地尺寸往往是方案落地的核心约束，常规直跑梯需要预留至少2.4米的水平投影长度，在面宽不足3米的狭小空间内很难排布，这也是螺旋楼梯在小面积垂直交通场景中被广泛应用的核心原因。这套螺旋梯结构以中心立柱作为核心承重构件，所有踏步板均通过端部连接件固定在中心柱上，省去了常规楼梯的侧边斜梁结构，整体水平投影为圆形，最小可将占地直径控制在1.2米到1.6米区间，相比直跑梯能节省60%以上的水平占用空间，适配层高2.8米到3.6米的常规室内夹层场景。

从受力逻辑来看，中心立柱采用空心圆管结构，既可以降低整体自重，也能预留内部穿线空间，方便后期在梯段侧边加装感应灯带等附属配件；踏步板采用扇形轮廓，靠近中心柱的一侧宽度收窄，外侧踏步宽度控制在220mm到250mm的人体工程学舒适区间，踏步高度统一设置为180mm到200mm，避免行走时出现步幅错乱的磕碰风险。每块踏步板下方都设置了隐形加强筋，在不增加板材厚度的前提下提升踏步的抗弯承载力，单人通行工况下踏步形变量可控制在0.5mm以内，满足日常通行的承重要求。

护栏部分采用连续弯曲的圆管扶手搭配竖向立杆，扶手曲率与梯段旋转轨迹完全匹配，全程保持900mm的标准扶手高度，立杆间距控制在110mm以内，符合民用建筑护栏的安全间隙要求，避免儿童攀爬时出现卡坠风险。扶手与立杆、立杆与踏步板的连接节点均采用隐藏式紧固件，外表面无突出的螺栓头，既提升了整体外观的流畅度，也能避免通行时勾挂衣物。

设计过程中优先考虑了现场安装的便捷性，所有构件均采用模块化拆分设计，中心柱分为2到3段法兰连接段，踏步板与中心柱的连接采用标准化插接件，现场安装时不需要复杂的焊接作业，只需要通过螺栓紧固即可完成组装，单人即可在4小时内完成整梯的安装调试，大幅降低现场施工的人工成本。安装边界方面，整梯的顶部固定端需要与上层楼板的预埋钢板做刚性连接，底部与地面的固定采用膨胀螺栓即可，不需要额外做混凝土基础，对地面的承重要求低，适配装配式装修的施工要求。

在实际应用场景中，这类螺旋梯除了民用住宅的夹层通行，也可用于工业设备的操作平台登高、小型商业空间的二层连通，金属材质的表面处理可根据场景需求做喷塑、镀锌或者不锈钢抛光处理，适配不同的装修风格。设计时需要注意梯段的旋转方向，通常按照顺时针上行的方向排布，符合多数人右手扶扶手的通行习惯，同时要预留足够的顶部净空，避免上行时出现碰头问题，整梯的旋转角度根据层高调整，通常整圈旋转360度可覆盖3米左右的层高，梯段外侧与周边墙体的间隙预留50mm的安装余量，避免安装时出现尺寸干涉。

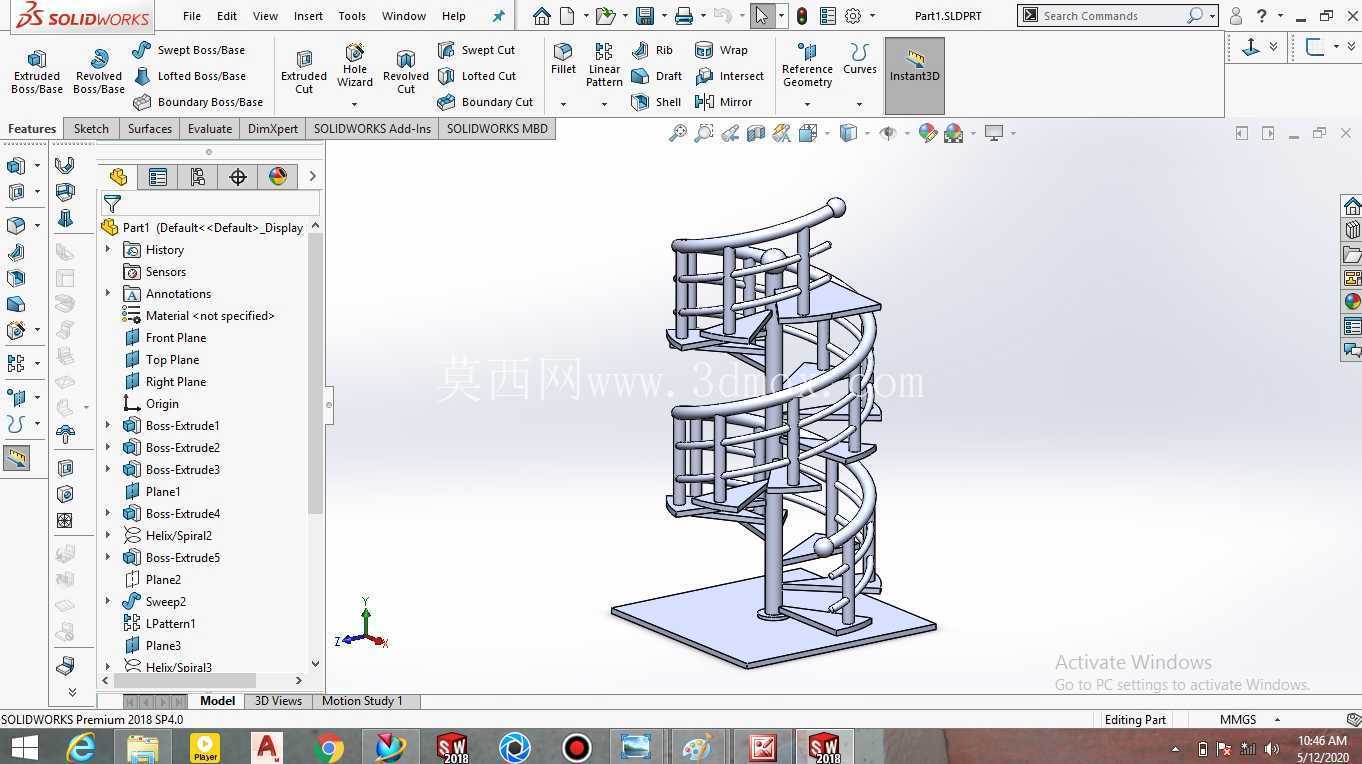

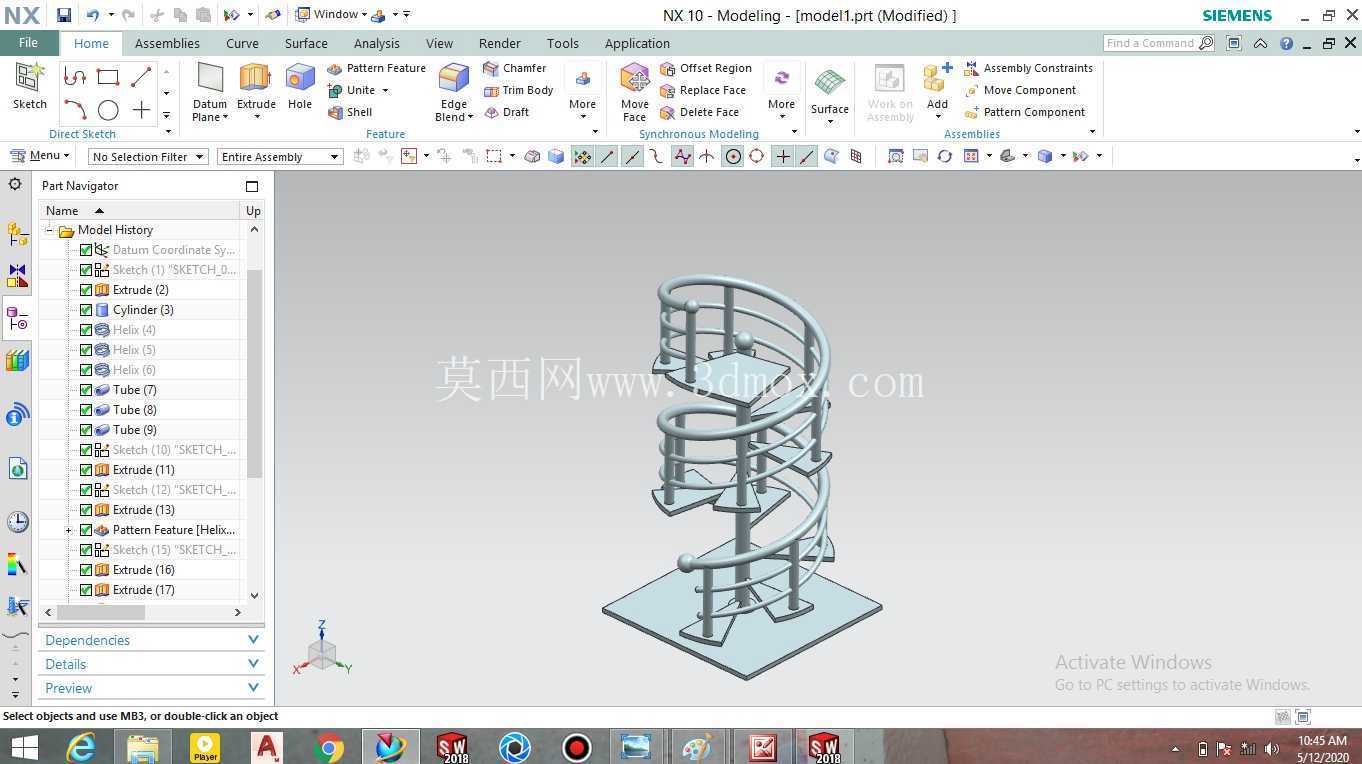

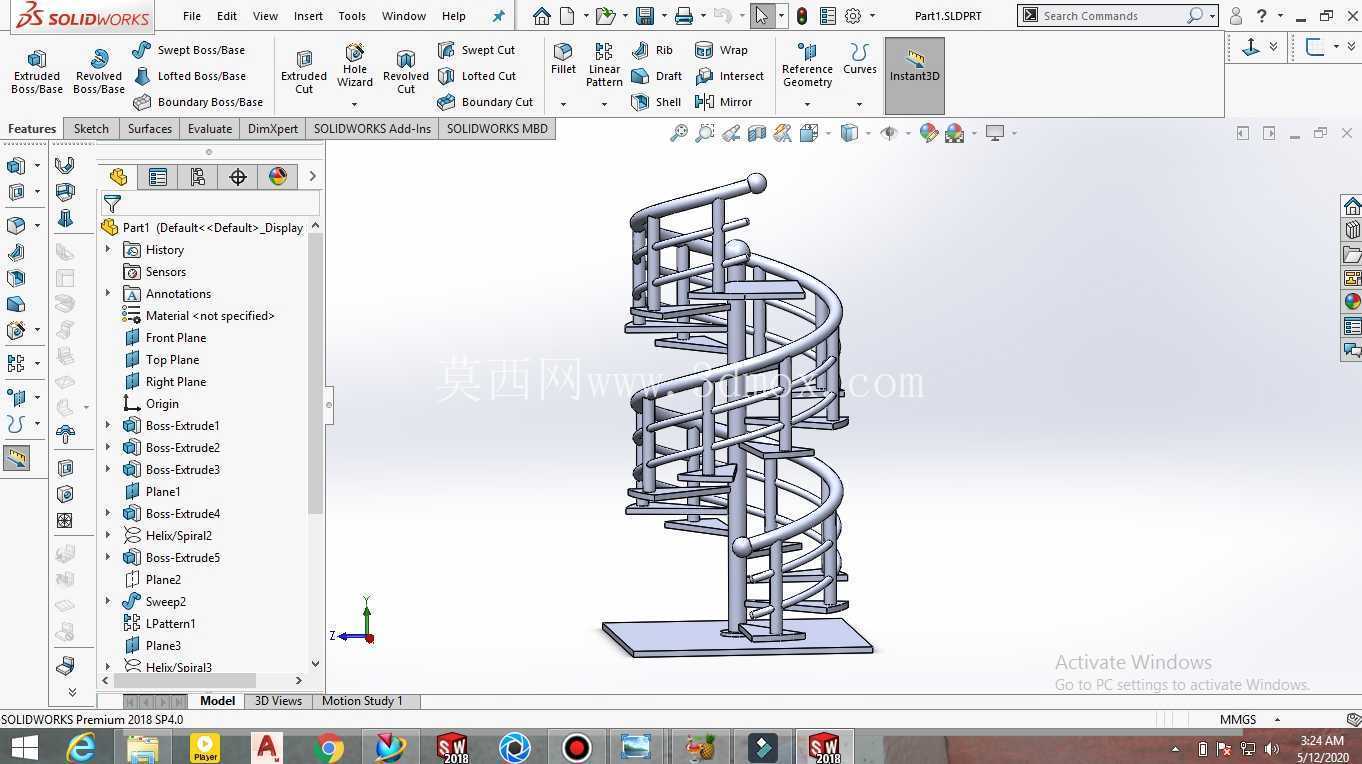

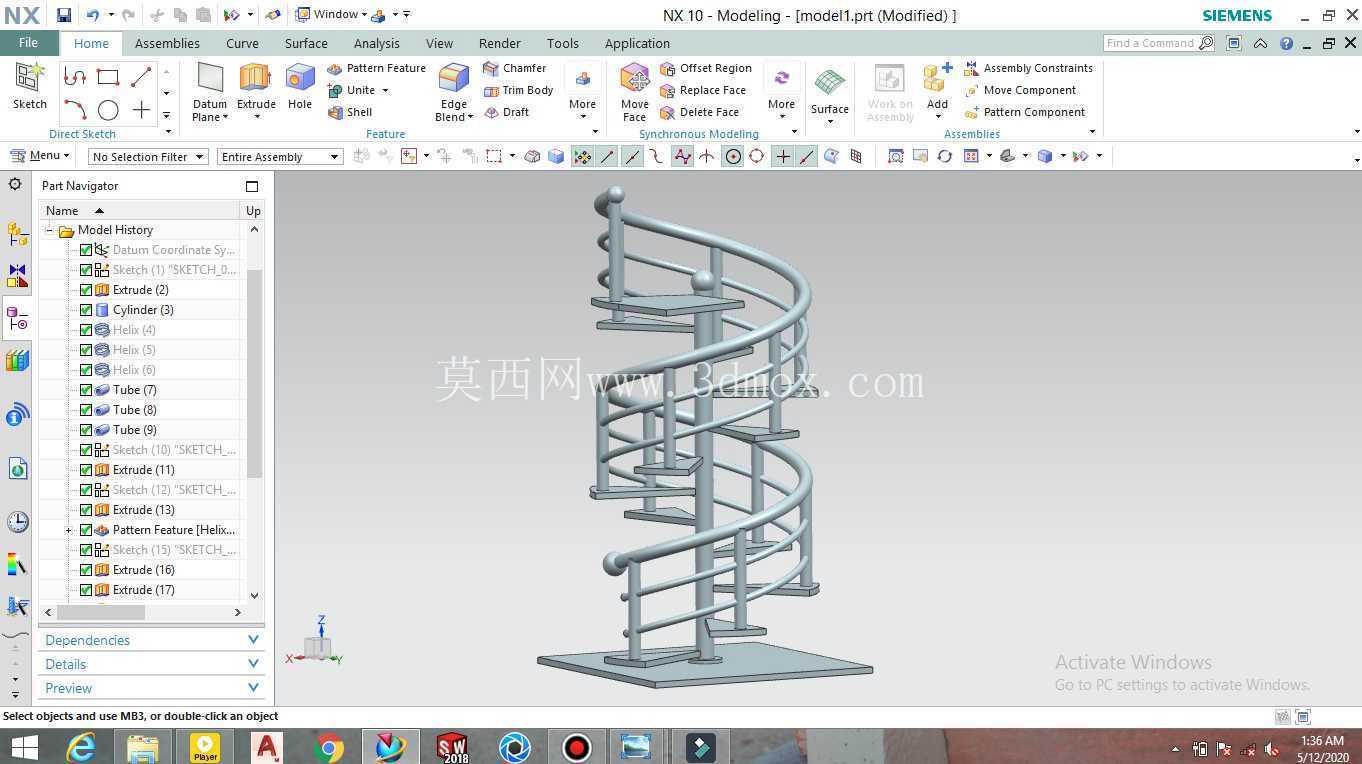

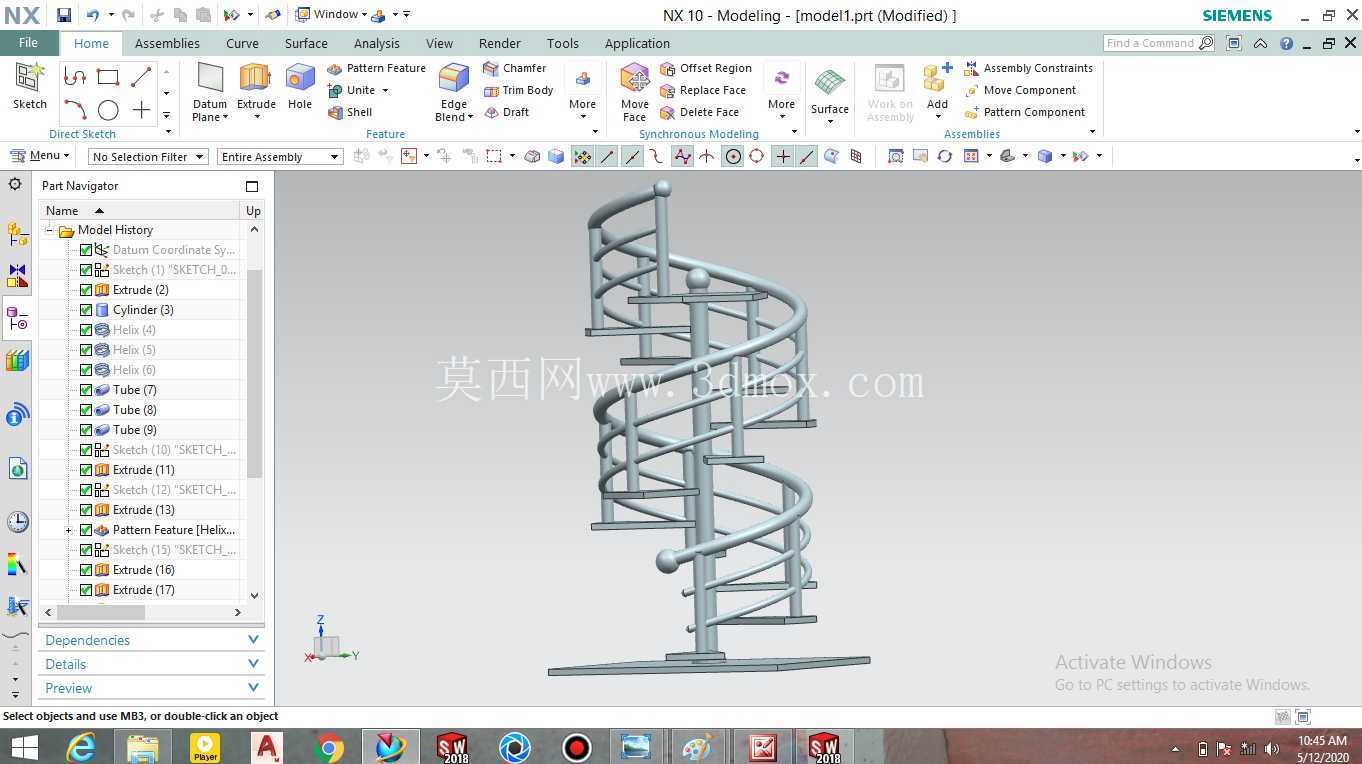

从结构建模的细节来看，所有圆弧构件的曲率都做了连续相切处理，没有出现折线拐点，扶手的弯曲半径全程保持一致，避免加工时出现管材褶皱的问题；踏步板的边缘做了10mm的圆角处理，消除尖锐边角的安全隐患。整套结构没有多余的装饰构件，所有部件都同时承担结构功能与外观功能，在控制成本的前提下兼顾了结构安全与外观简洁性，适合小空间垂直交通的标准化应用。
