小型双发喷气式公务机整机结构设计

　　这款小型双发喷气式公务机的三维结构设计，首先围绕短途商务航空的实际应用场景展开，主要服务于6-8座级的高端商务出行、短途通勤以及特殊通航作业需求，可覆盖1500-3000公里航程内的点对点出行，无需依赖大型枢纽机场的长跑道保障，适配国内多数通用机场与支线机场的起降条件。从实际用途出发，该机型定位为轻型公务机，既可以满足企业高管跨城市商务差旅的高效出行需求，也可经过改装后用于应急救援、航空测绘、短途公务包机等细分场景，相比涡桨通航飞机具备更快的巡航速度与更高的飞行高度，能在多数对流层气象条件下保持平稳飞行，提升出行舒适度与准点率。

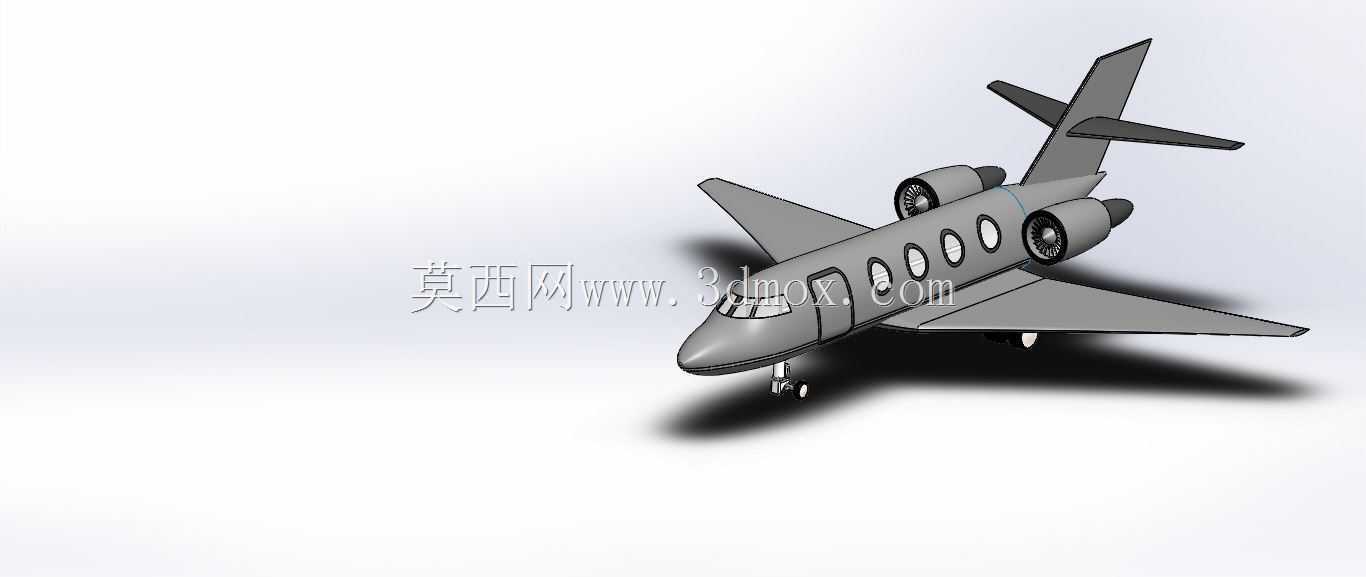

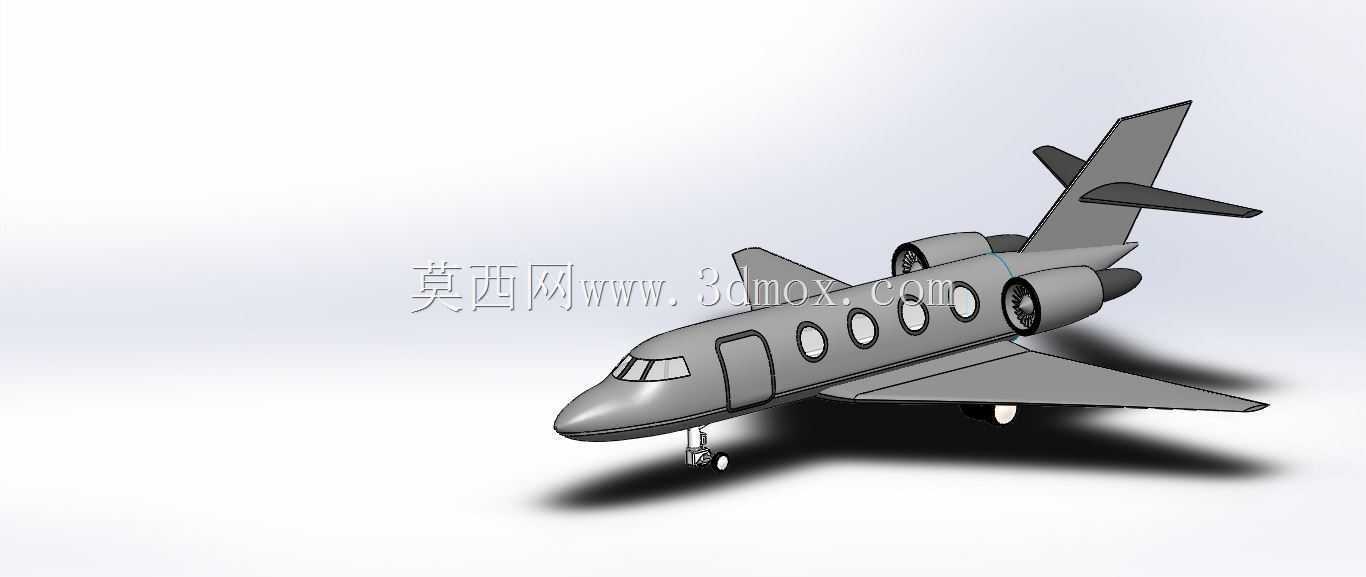

　　在产品功能特性层面，该设计采用尾吊双发的布局形式，两台涡轮风扇发动机挂载于机身尾部两侧，这种布局一方面可以降低舱内噪音水平，提升客舱乘坐体验，另一方面也能避免机翼下挂载发动机对机翼升力效率的影响，同时减少地面滑行阶段发动机吸入跑道杂物的风险，适配通航机场相对简陋的道面条件。机身采用流线型圆筒形主体设计，机头位置整合了驾驶舱风挡结构，风挡采用多块曲面玻璃拼接的形式，兼顾飞行员视野与结构强度；客舱段沿机身纵向布置了椭圆形舷窗，每侧4个舷窗对应客舱内的座位布局，客舱门设置于机身左侧靠前位置，采用向内开启的塞式舱门结构，保证飞行过程中的舱门密封性能与结构强度。机翼采用低单翼布局，机翼后缘设置有襟翼与副翼结构，襟翼可在起降阶段向下偏转，提升低速状态下的机翼升力，缩短起降滑跑距离，副翼则用于飞行过程中的滚转姿态控制；尾翼采用常规T型尾翼布局，水平尾翼安装于垂直尾翼顶端，避开发动机尾流的直接影响，提升俯仰操纵的效率与稳定性。起落架采用前三点式可收放结构，前起落架为双轮结构，布置于驾驶舱下方位置，起飞后可向前收入机头舱段内，主起落架为单轮结构，布置于机翼根部与机身的连接位置，起飞后可向内收入机身下部的起落架舱内，收放机构采用液压驱动形式，同时设置有机械锁止结构，保证起落架在放下位置时的结构可靠性，避免飞行过程中意外收起。

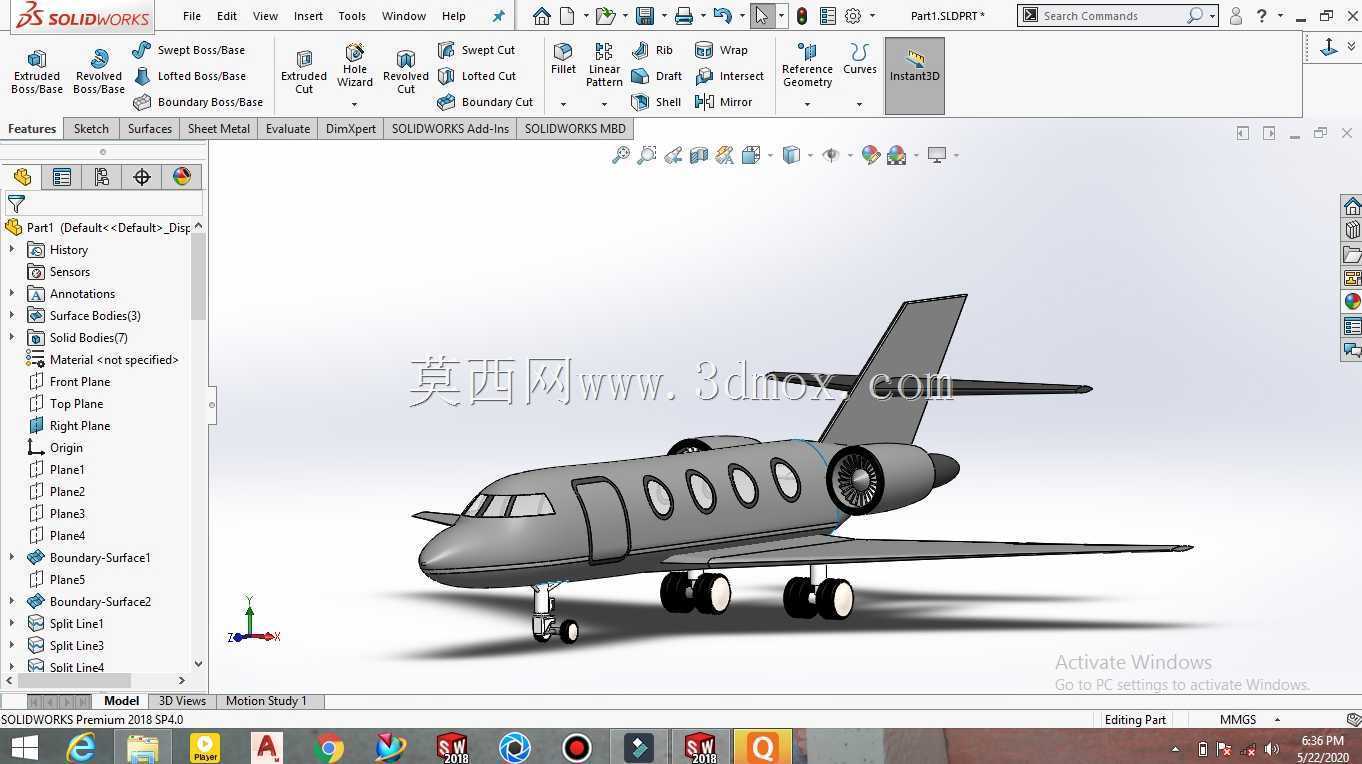

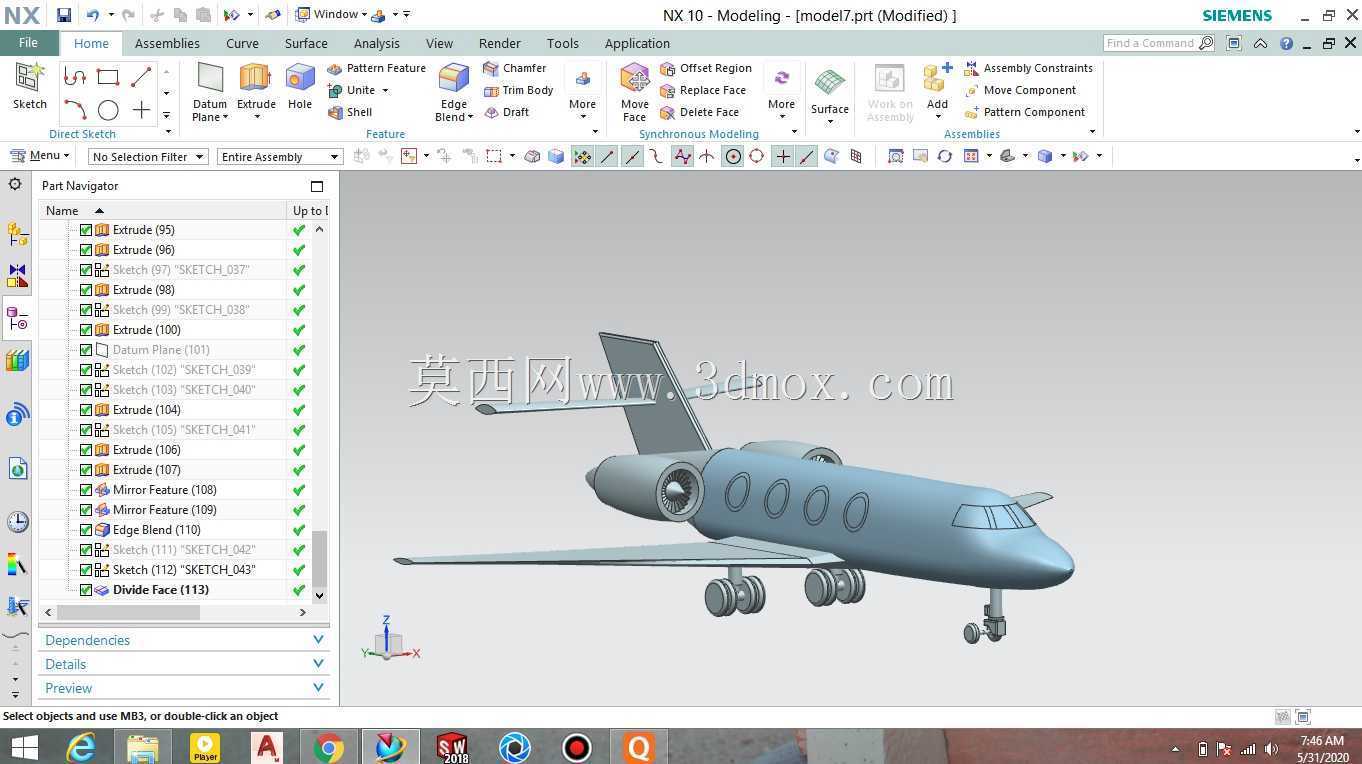

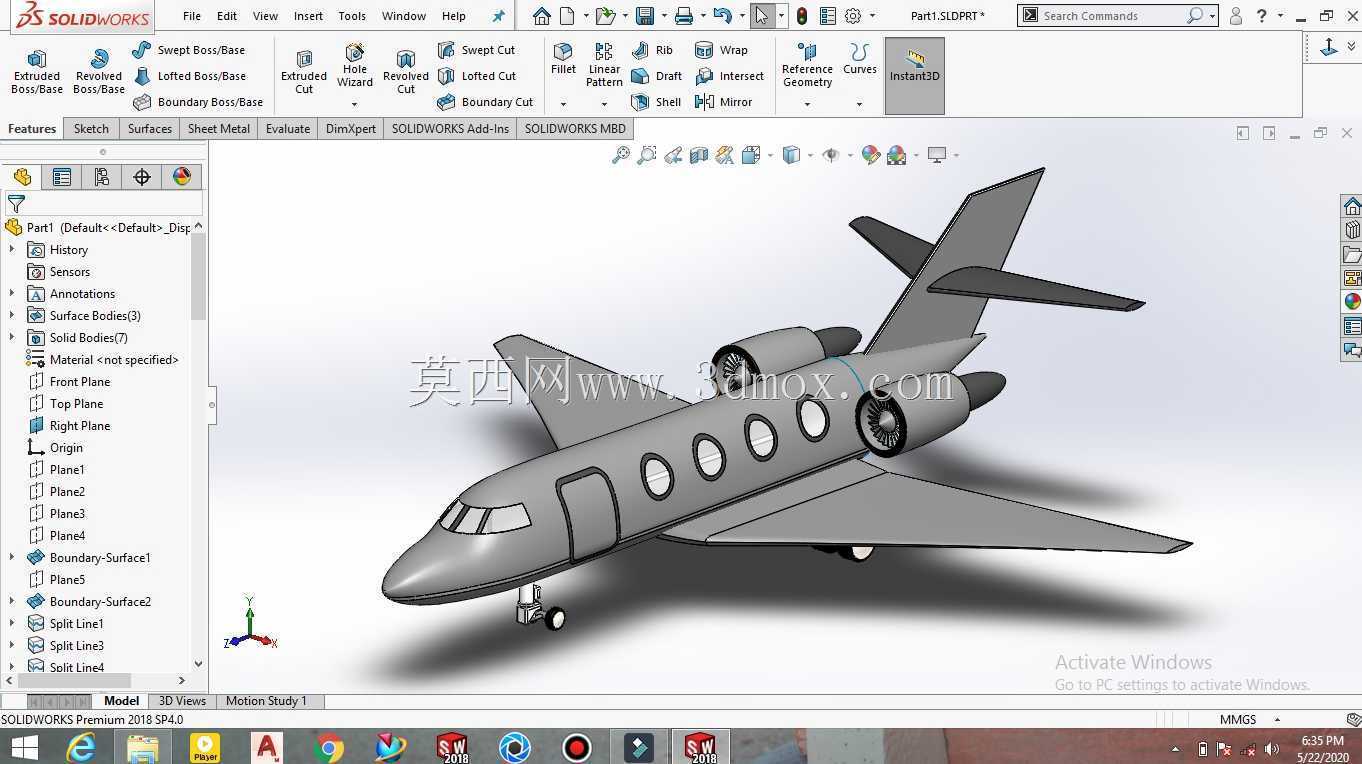

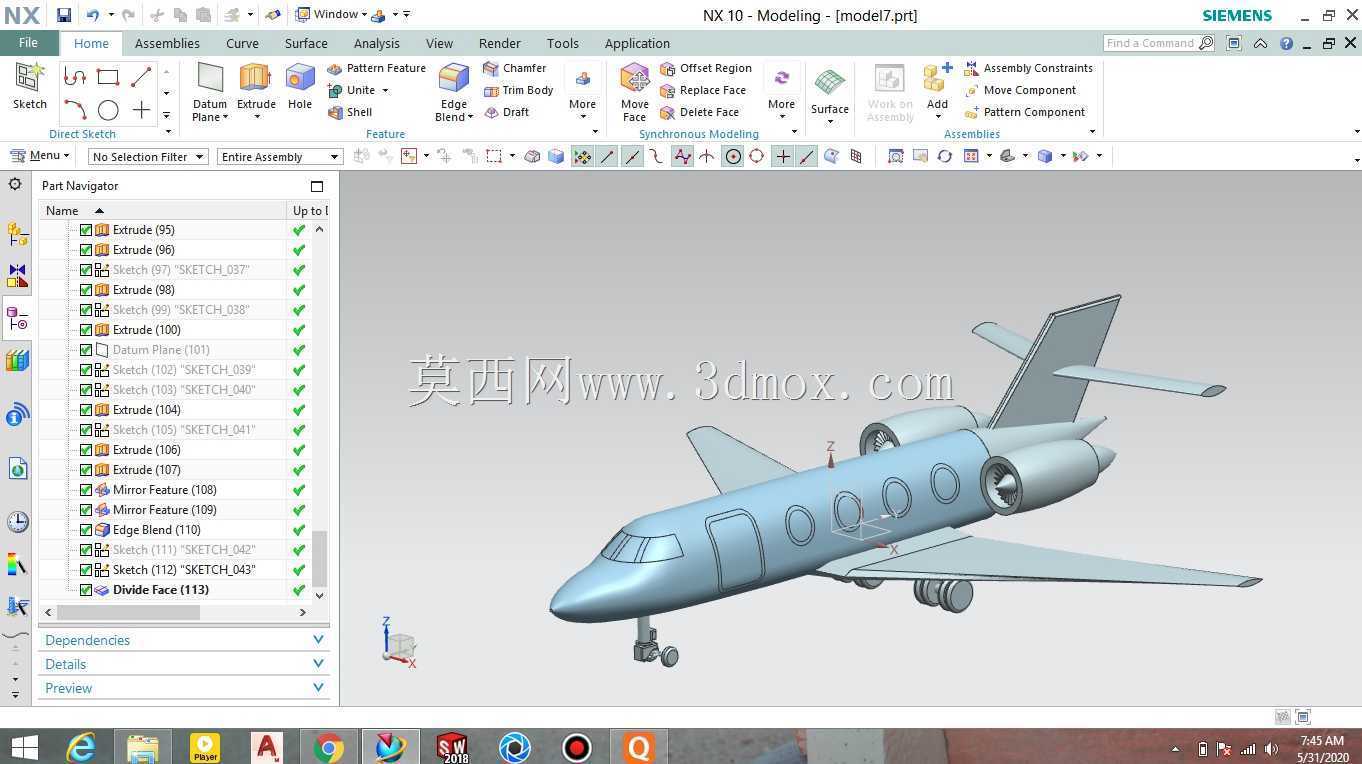

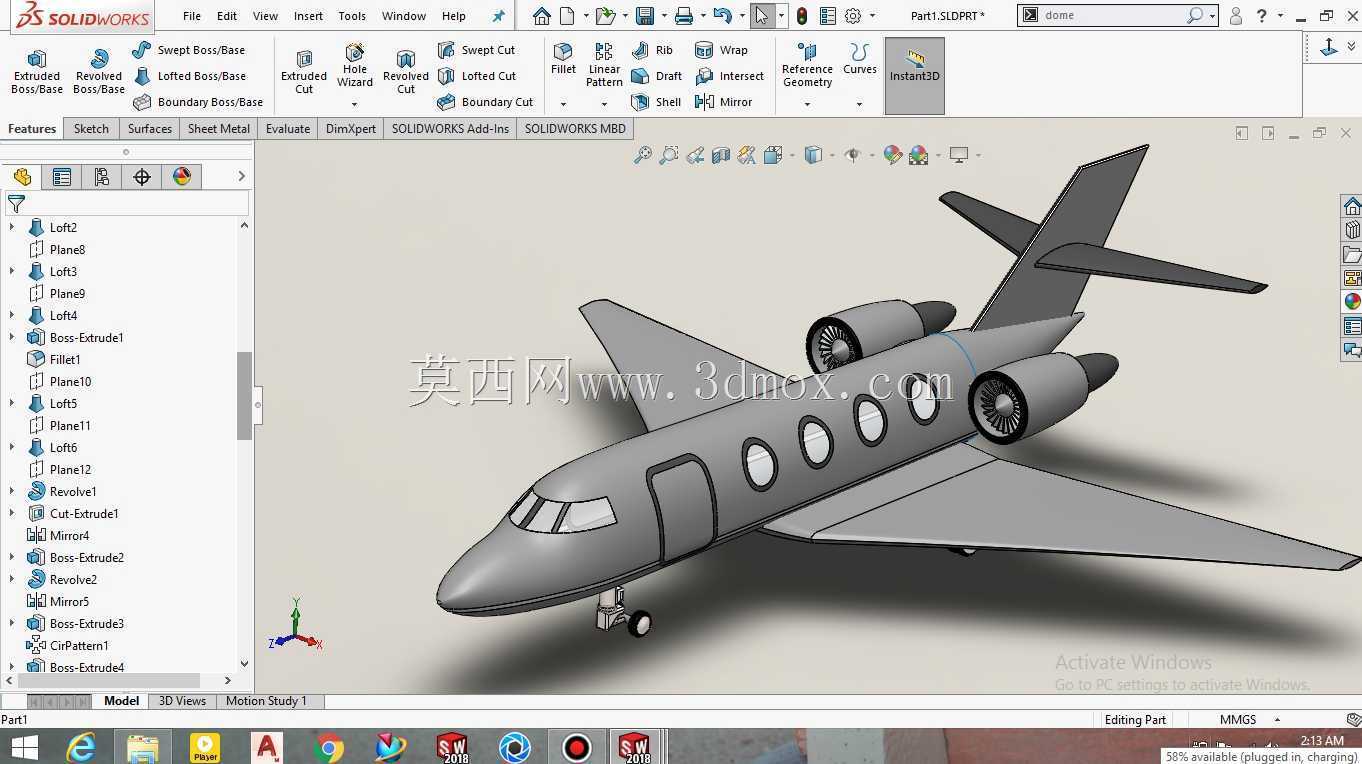

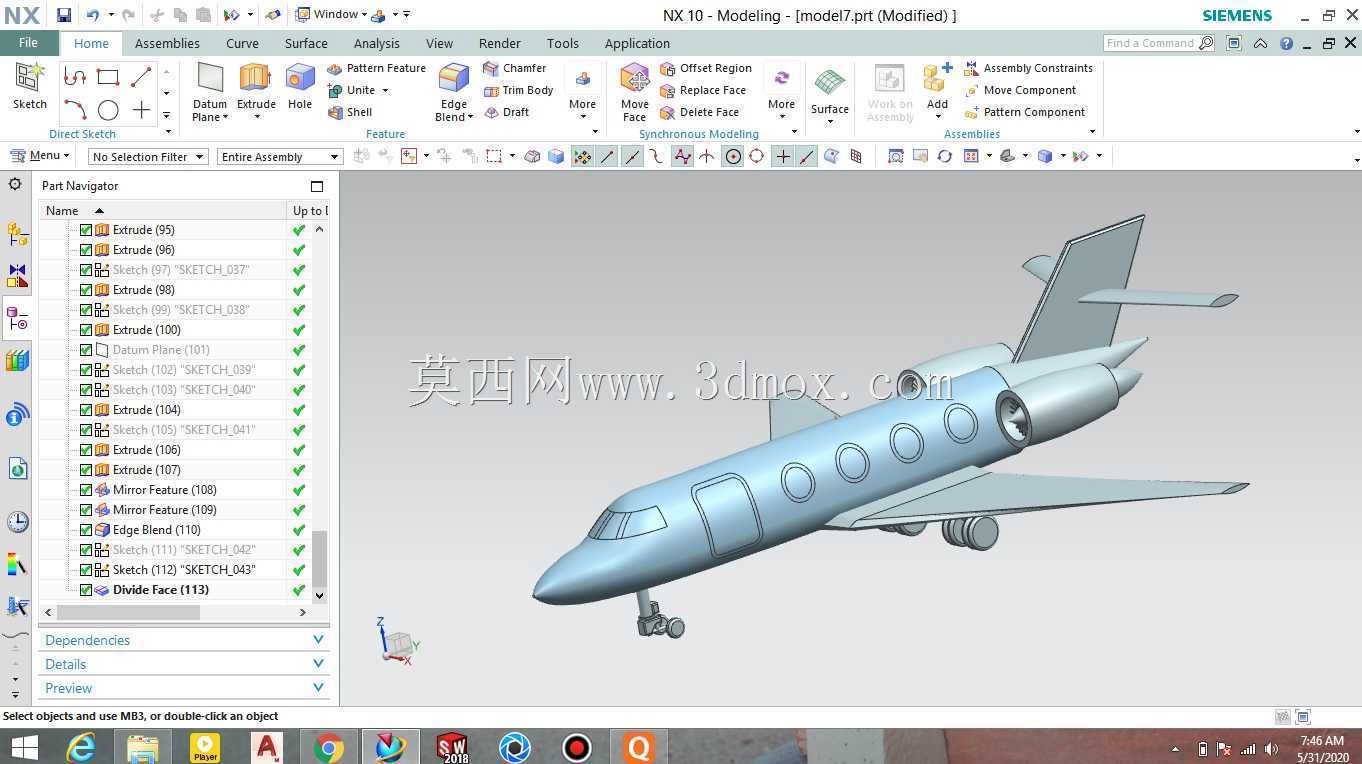

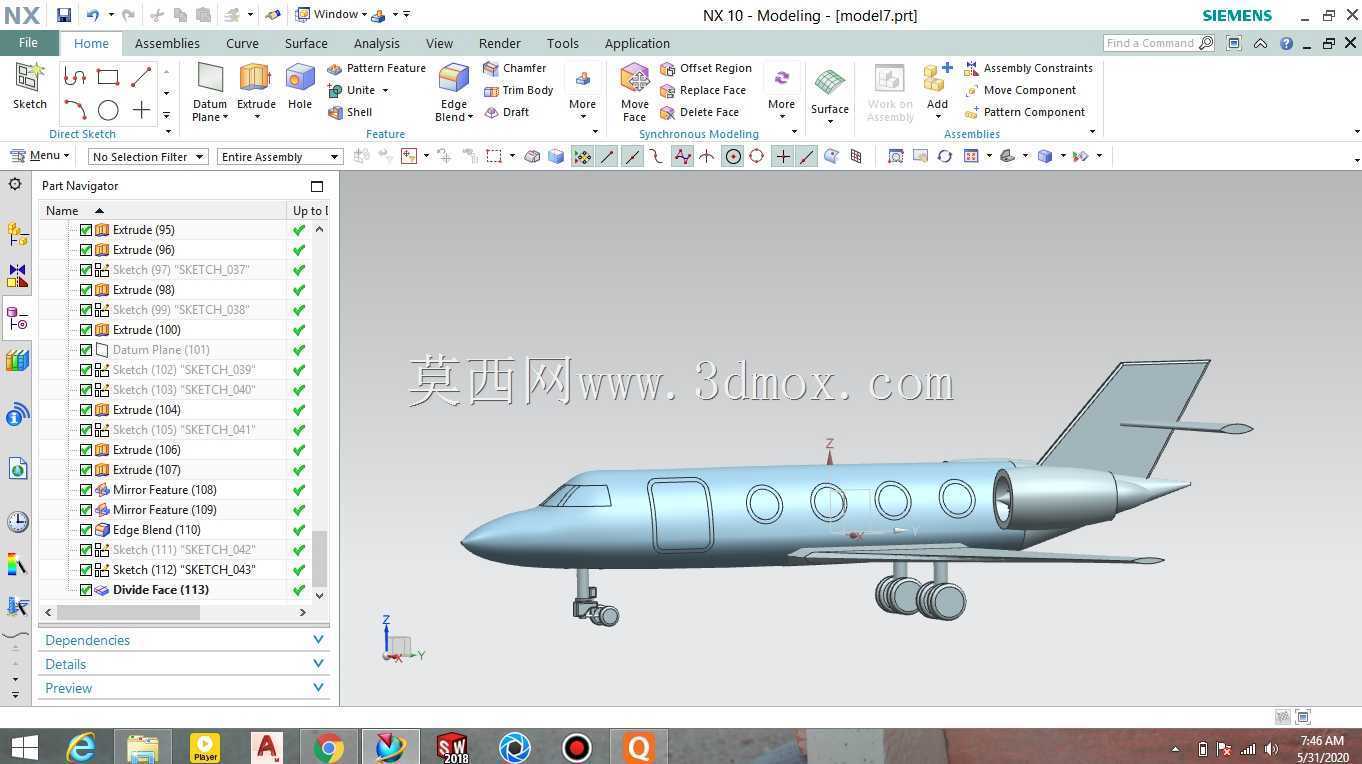

　　从设计思路来看，整个建模过程遵循航空结构设计的基本逻辑，首先确定整机的总体参数边界，机身总长度控制在16米左右，翼展约14米，机身最大直径1.8米，停机状态下整机高度约4.8米，对应的安装边界需要满足通航机场标准停机位的尺寸要求，单个机位占用面积不超过20米×20米，机库停放时的净空高度要求不低于5.5米。建模过程中先以基准面搭建机身的纵向骨架，通过多段引导线放样生成机身的曲面外形，保证机身曲面的光顺性，降低飞行过程中的压差阻力；机翼部分先构建翼型的基准截面，沿翼展方向按照设计的后掠角与上反角进行放样，同时整合机翼内部的翼梁、翼肋结构位置预留，为后续的结构强度设计提供基础；发动机短舱部分按照实际涡轮风扇发动机的外形尺寸进行建模，保证短舱与机身尾部的连接曲面过渡光顺，减少干扰阻力。细节设计上，机身表面的天线、航行灯、放电刷等小结构都做了相应的还原，起落架的减震支柱、轮毂、轮胎细节也按照实际轻型公务机的参数进行设计，轮胎的尺寸、胎压对应的载荷能力都匹配整机的最大起飞重量要求，整机最大起飞重量控制在8吨左右，空机重量约4.5吨，具备足够的商载与燃油携带能力。

　　在结构安装边界的考虑上，发动机短舱与机身的连接位置预留了发动机安装架的结构接口，后续可匹配不同型号的小型涡扇发动机，维护过程中可直接将发动机从短舱后部整体拆下，无需对机身主体结构进行大面积拆解；客舱内部的布局预留了座椅安装导轨、内饰安装卡扣的位置，可根据不同用户的需求调整客舱布局，比如调整座位数量、加装小型会议桌或者机载通讯设备；机翼的燃油箱布置在机翼内部的翼盒结构中，建模时预留了燃油管路的走向空间，保证燃油系统的安装不会与机翼的操纵结构产生干涉。整个模型的结构设计充分考虑了实际制造与维护的需求，所有曲面的曲率都符合航空钣金与复合材料成型的工艺要求，没有出现无法加工的负曲率或者过小的圆角结构，各个活动舵面的偏转角度范围都按照实际飞行的操纵要求进行了限位设计，避免舵面偏转过程中与机身、尾翼结构产生碰撞干涉。
