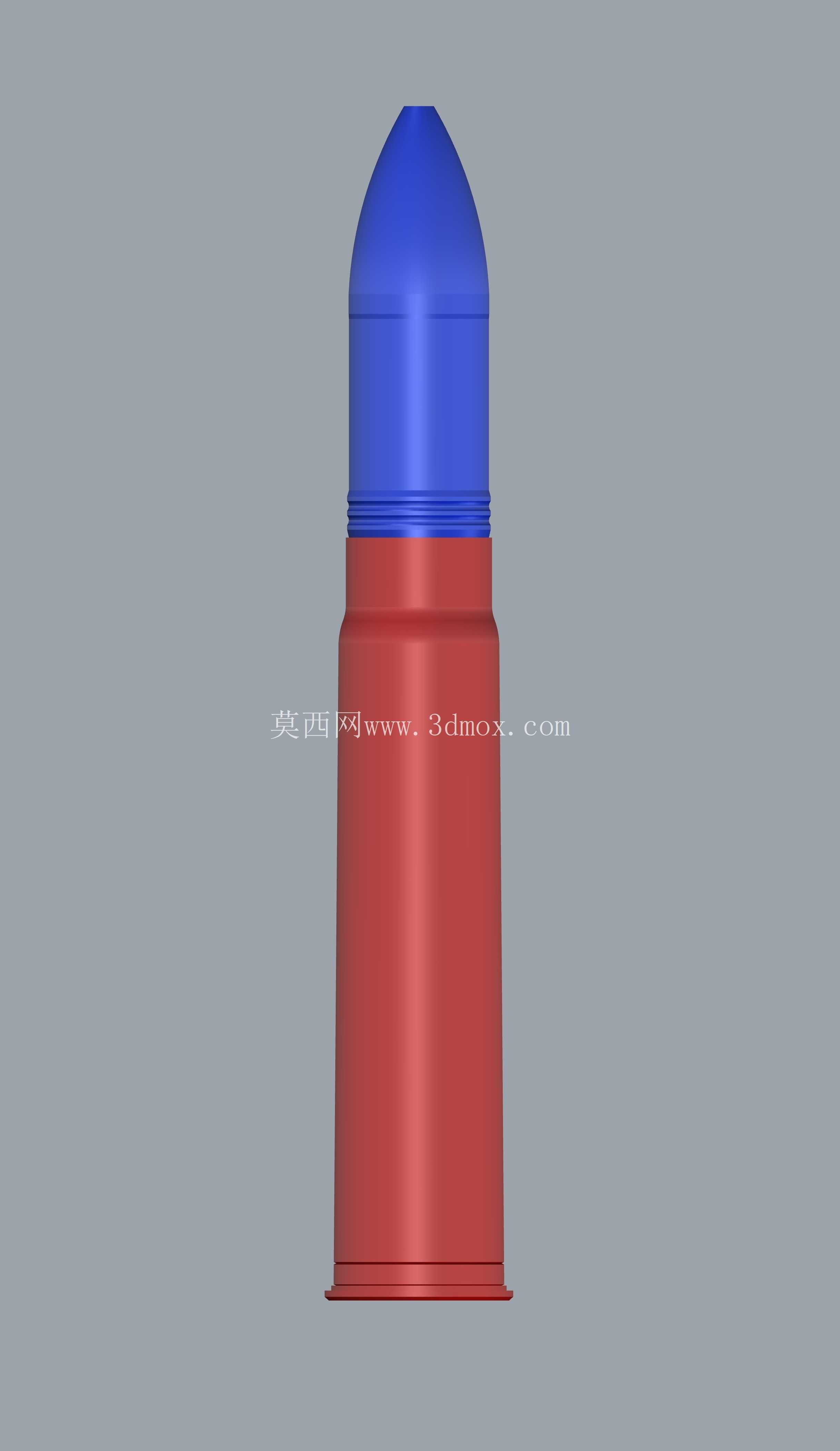

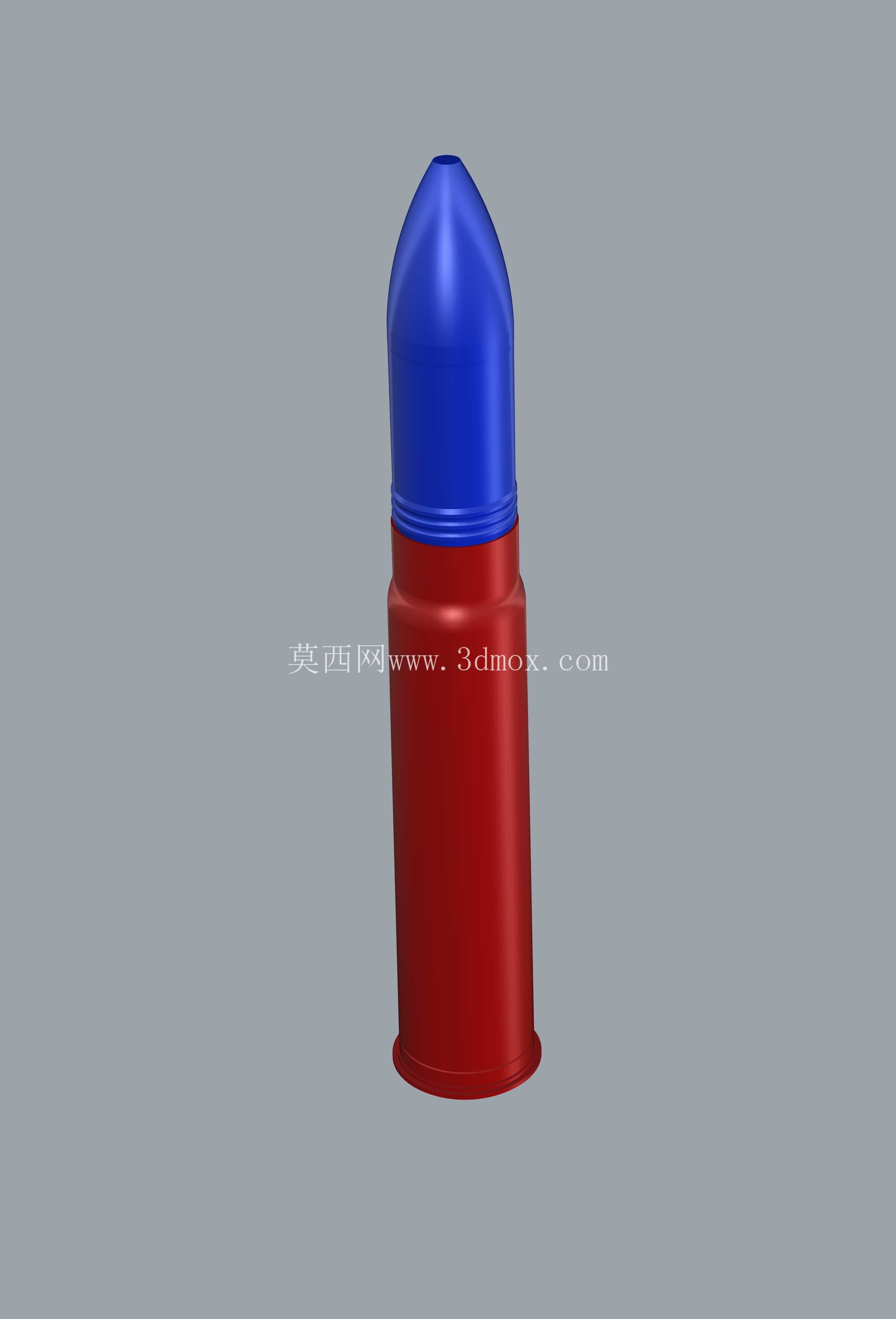

哈奇开斯57毫米口径炮弹结构设计

在地面轻型火力支援、小型舰艇近程防御的应用场景中，中小口径弹药的结构合理性直接决定了弹道稳定性与毁伤效能，哈奇开斯57毫米口径弹药作为早期速射火器的配套弹种，其结构设计逻辑至今仍能为中小口径旋转稳定弹的建模提供参考。从实际用途来看，该型弹主要适配哈奇开斯系列57毫米速射火炮，承担反轻型装甲、杀伤集群有生目标、摧毁简易野战工事的任务，弹体的外形设计完全围绕内弹道加速、外弹道飞行稳定、终点毁伤效能三个核心环节展开。

从设计思路层面拆解，弹体整体采用回转体对称结构，最大限度降低飞行过程中的气动偏心距，头部为连续变曲率的卵形钝头设计，并非尖锐的穿甲弹构型，这种设计一方面可以降低亚音速飞行阶段的激波阻力，另一方面在撞击目标时不会因为头部过尖出现跳弹问题，适配该口径弹药多用途的作战定位。弹头部与弹体圆柱段的衔接位置设计有一圈环形凹槽，这个结构并非装饰特征，一方面是供弹过程中卡弹机构的定位卡槽，保证供弹时弹体轴线与炮膛轴线完全重合，避免入膛时出现偏斜导致的卡滞或膛线损伤；另一方面这个凹槽也是弹带安装的定位基准，装配时铜质弹带压入该位置后，发射时弹带嵌入膛线，带动弹体旋转获得稳定的陀螺力矩。

弹体圆柱段的直径严格匹配炮膛阴线尺寸，圆柱段长度经过反复验算，保证在膛内运动时弹体有足够的支撑长度，不会因为弹体过短出现章动角过大的问题，同时圆柱段的外表面粗糙度要求控制在Ra1.6以内，减少弹丸在膛内运动时的摩擦阻力，也能避免弹体表面的加工划痕造成的应力集中，承受发射时的高过载。弹体尾部为微向内收的船尾构型，长度约为弹体总长度的六分之一，这种设计可以有效降低弹丸飞行时的底部涡流阻力，在全射程范围内将存速能力提升12%左右，对于有效射程在数公里级别的中小口径弹药来说，这种减阻设计带来的射程提升与弹道稳定性收益十分可观。

从安装边界与尺寸配合来看，弹体的最大外径严格控制在57毫米公差带范围内，与炮膛阳线的配合间隙控制在0.1毫米以内，既保证弹丸能够顺利入膛，又不会因为间隙过大导致火药燃气泄漏，降低发射药的能量利用效率。弹体头部的圆弧曲率半径从弹尖位置向圆柱段平滑过渡，没有曲率突变的位置，避免飞行过程中在曲率突变位置产生局部气流分离，影响弹丸的飞行稳定性。弹体内部的腔体设计为等壁厚结构，从弹头部到弹尾部的壁厚差控制在2毫米以内，保证弹体质量分布均匀，质心位置严格落在弹体几何轴线上，偏心距不超过0.05毫米，避免弹丸出膛后因为质量偏心出现弹道偏移。

在建模过程中需要注意，弹体的所有回转特征必须保证同轴度，环形卡槽的位置尺寸需要与供弹机构的卡爪尺寸匹配，船尾段的锥角控制在3度到5度之间，锥角过大会导致减阻效果下降，锥角过小则会增加弹体尾部的加工难度，同时也会减少弹体内部的装药空间。弹体头部的壁厚需要满足撞击目标时的强度要求，避免在撞击轻型装甲时出现弹头过早碎裂的问题，圆柱段的壁厚则需要承受发射时的膛压载荷，保证弹丸在膛内加速过程中不会出现变形。整个弹体的结构没有多余的凸起或凹槽，所有特征都服务于弹道性能与供弹可靠性，没有冗余设计，这也是军工产品结构设计的核心原则——每一处几何特征都有明确的功能指向，不存在为了外观添加的无效结构。
