3D打印柔性六边形鳞片装甲网状结构

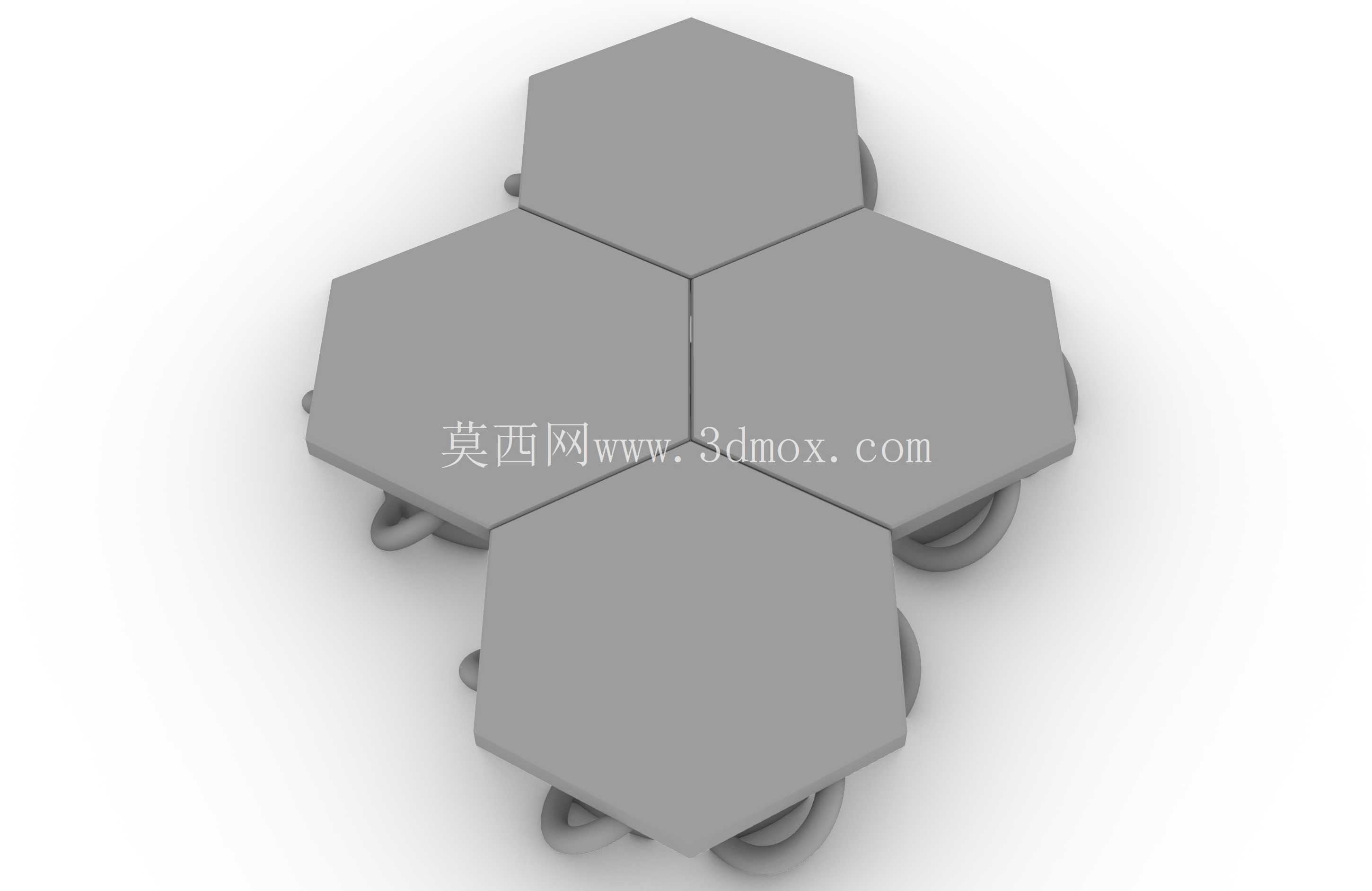

这类六边形互联鳞片结构，最初的设计出发点是解决传统刚性防护结构无法适配复杂曲面、活动受限的痛点，在可穿戴防护装备、柔性机器人外覆层、特殊设备曲面防护等场景都有明确的落地空间。从结构逻辑上看，单个单元采用正六边形几何构型，本身就是自然界中兼顾覆盖密度、结构强度与材料利用率的最优平面拼接形态，相邻单元之间通过底部的柔性连接筋实现互联，没有额外的铰接销轴类零件，完全可以通过一体化3D打印完成成型，省去后续装配工序。

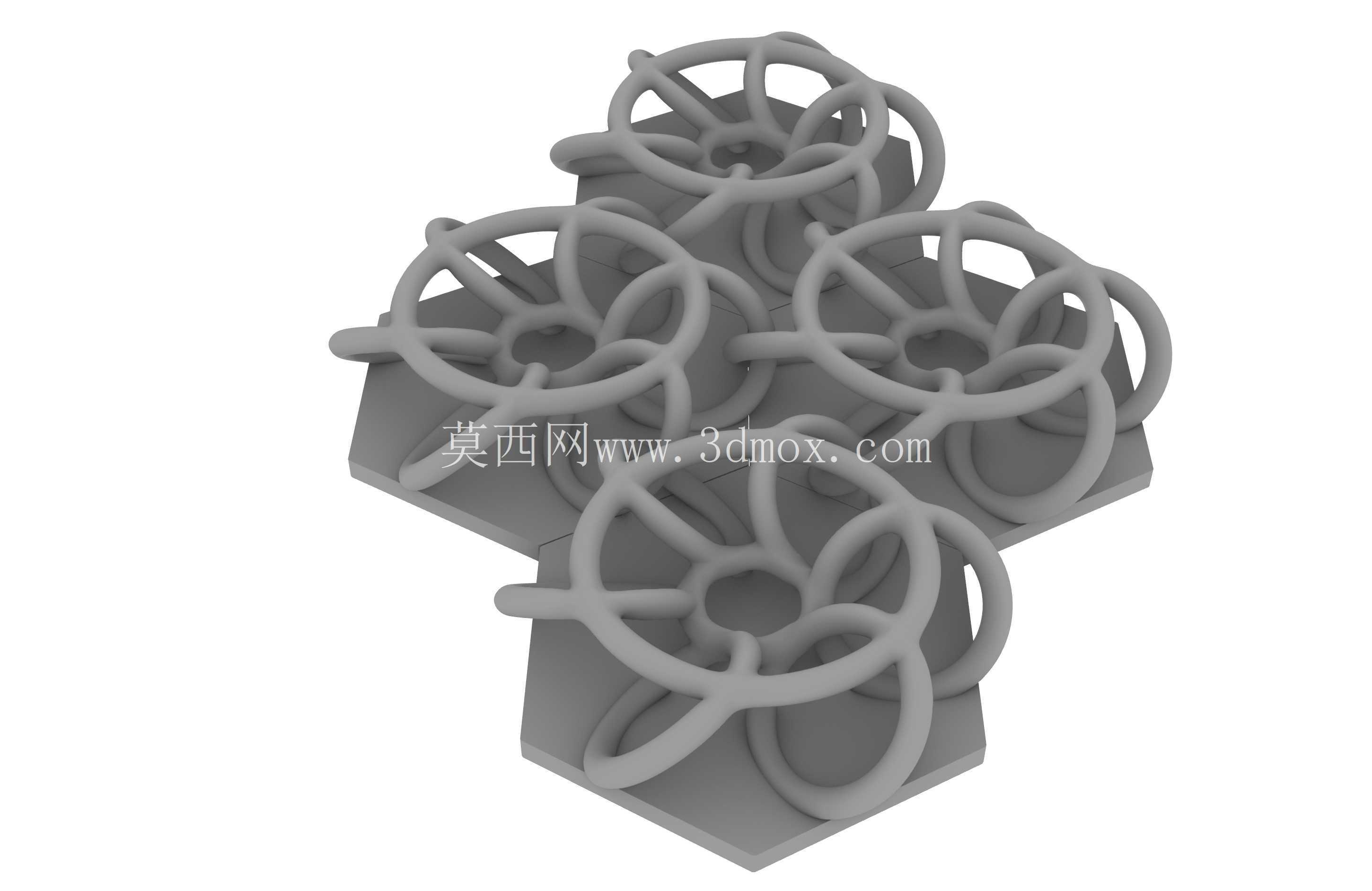

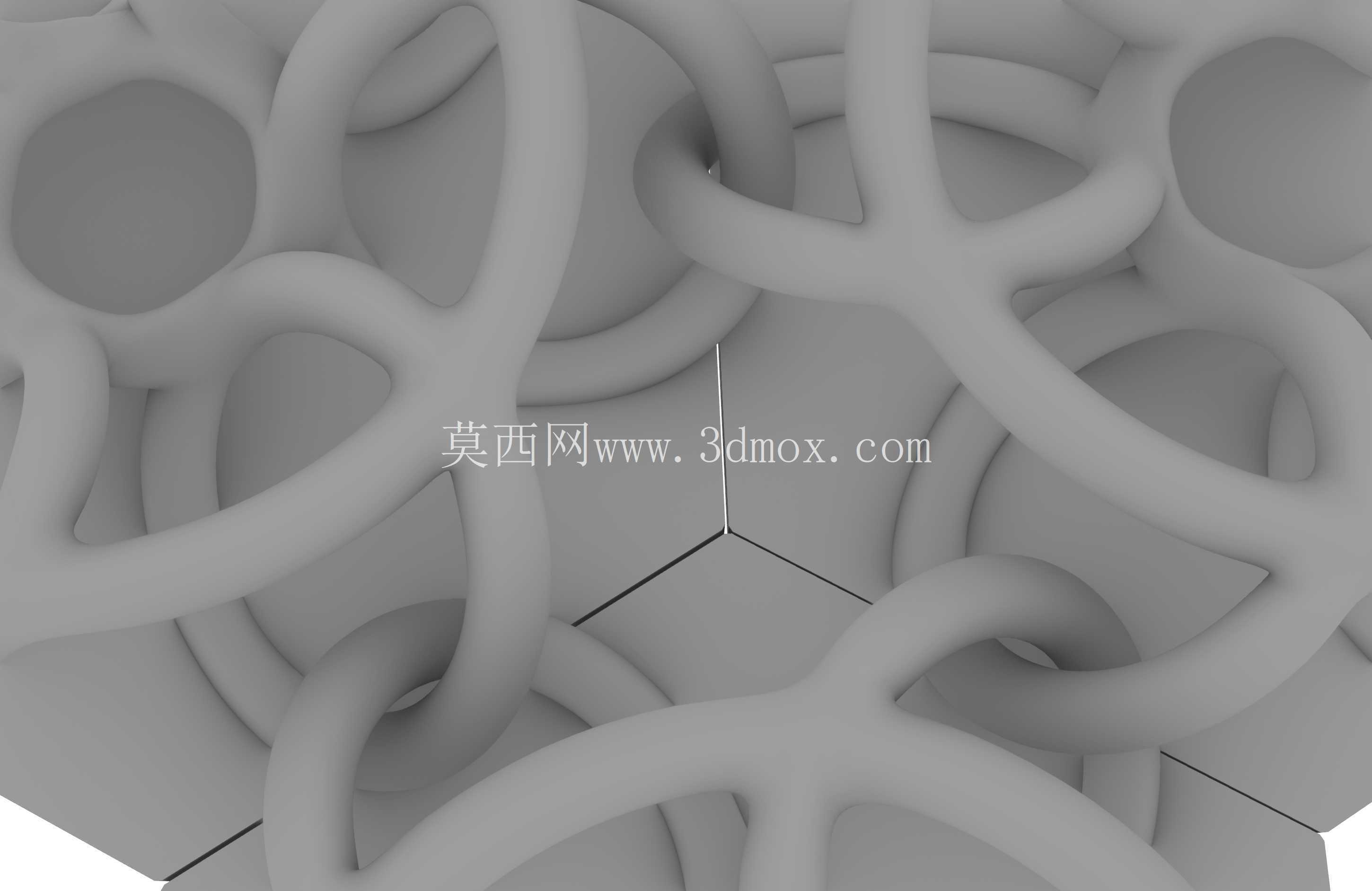

实际使用过程中，这种网状拼接结构可以顺着被覆盖物体的曲面自由弯折，不管是人体关节处的大角度活动，还是工业机械臂运动过程中的曲面形变，鳞片单元之间都会顺着连接筋的形变产生相对位移，不会出现刚性板拼接时的卡滞、缝隙外露问题。单个鳞片单元的边缘做了小角度倒角处理，一方面是避免相邻单元弯折时出现硬边干涉，另一方面也能减少外表面的尖锐棱角，降低剐蹭风险。连接筋的位置设置在每个六边形单元的侧边下方，采用圆弧过渡的薄壁结构，厚度根据使用场景的柔性需求调整，既保证单元之间不会在受外力冲击时脱开，又能提供足够的弯折自由度。

从安装边界来看，这种网状结构属于模块化拼接设计，边缘的单元预留了互联接口，可以根据实际需要覆盖的面积自由扩展拼接，不需要额外设计定制连接框架。如果是用于人体防护场景，只需要在结构内侧复合一层柔性织物基底，就可以通过缝线或者粘扣带固定在服装外层，整体重量比同防护等级的金属鳞甲降低60%以上，同时不会影响肢体的正常活动幅度。如果用于工业设备的曲面防护，比如机械臂的管线外层防护、运动部件的防剐蹭覆盖层，可以直接通过边缘的连接孔位固定在设备基座上，结构本身的镂空间隙还能兼顾散热需求，避免全封闭防护带来的设备积热问题。

设计过程中需要重点控制的参数有三个：一是单个六边形鳞片的厚度，厚度直接决定单元本身的抗冲击能力，过薄会导致受冲击时鳞片碎裂，过厚则会增加整体重量、降低弯折灵活性；二是连接筋的宽度与厚度，连接筋是整个结构的柔性核心，尺寸过小会导致反复弯折后出现疲劳断裂，尺寸过大则会限制单元之间的相对活动角度，让结构失去柔性优势；三是相邻鳞片之间的拼接间隙，间隙过小会导致结构弯折时相邻鳞片互相挤压顶起，无法贴合曲面，间隙过大则会出现防护漏洞，让外部尖锐物体有机会穿透结构伤到内部被保护对象。

和传统的锁子甲、金属鳞甲相比，这种一体化打印的网状鳞片结构没有零散的小零件，不会出现使用过程中鳞片脱落丢失的问题，整体结构的一致性更好，生产过程不需要开模，只需要调整三维模型的尺寸参数就可以快速适配不同的防护面积需求，小批量定制的成本远低于传统金属防护结构。在实际测试中，这种结构在承受垂直方向的冲击时，多个相邻的鳞片单元会通过连接筋分散冲击力，避免单点受力过大出现穿透，而在平行于结构表面的剐蹭作用下，鳞片会顺着受力方向产生小幅度位移，卸掉部分切向力，减少结构本身的磨损。另外，这种结构还可以根据使用场景调整材料，用柔性光敏树脂打印可以用于日常的防剐蹭防护，用高强度工程塑料打印可以满足工业场景的防冲击需求，如果更换为金属3D打印工艺，还可以用于更高防护等级的特种装备场景，结构本身的设计逻辑不需要做大幅改动，只需要对应调整连接筋的尺寸参数适配材料的力学性能即可。
