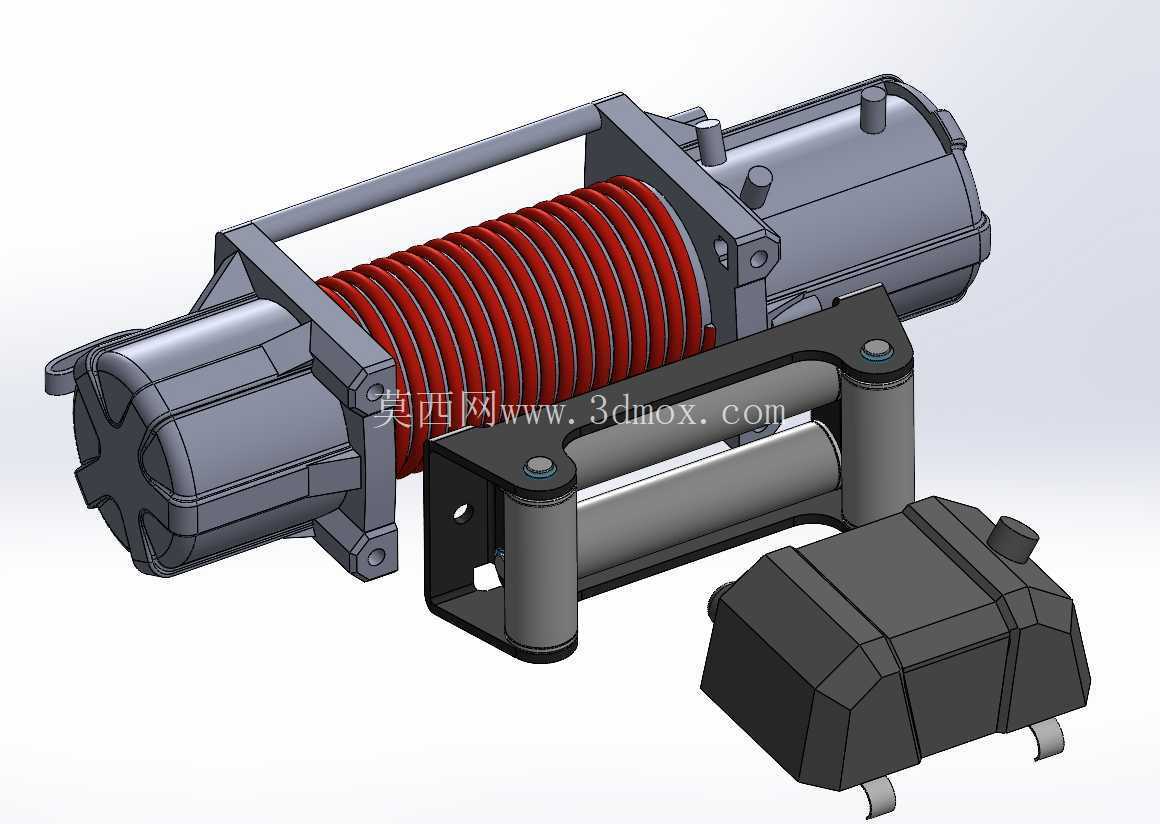

越野车辆配套车载电动牵引绞盘结构

车载电动绞盘作为越野车辆、工程作业车辆的核心自救与辅助牵引配套部件，其三维结构设计需同时兼顾安装适配性、负载可靠性与户外工况耐受能力，从实际装车应用场景来看，这类绞盘多布置于车辆前保险杠内侧或专用防撞杠预留安装位，部分重载版本也会布置于车尾结构梁上，核心用途覆盖户外越野陷车自救、障碍物拖拽、轻型装备装卸牵引、户外作业辅助牵拉等场景，相比液压绞盘、手动绞盘，电动版本直接取用车辆车载电源供电，无需额外搭建液压动力回路，部署灵活度更高，适配绝大多数量产乘用越野车型与轻型工程车辆的改装需求。

从功能特性维度拆解，该绞盘结构集成了驱动电机、行星减速机构、卷筒总成、离合拨叉、导绳器、制动模块几个核心单元，驱动电机采用直流永磁结构，匹配车辆12V或24V供电体系，动力输出端通过行星齿轮组完成大减速比增扭，可在较小电机体积下输出足够的卷筒牵引扭矩，离合机构可在无供电状态下手动脱开减速机构与卷筒的连接，实现牵引绳的快速手动拉出，提升应急场景下的操作效率，内置的制动模块可在牵引负载状态下实现卷筒锁止，避免断电或动力中断时负载回溜引发安全风险，导绳器布置于卷筒出绳侧，可约束牵引绳的出绳角度，减少绳索偏磨、乱绳问题，延长牵引绳使用寿命。

在结构设计思路上，该模型优先考虑了装车边界的适配性，卷筒的容绳量匹配常用越野场景的牵引距离需求，整体壳体采用一体化铸铝结构兼顾散热与结构强度，安装脚位的孔距参考主流越野车型前防撞梁的通用安装孔位设计，可直接适配多数市售专用绞盘安装托架，无需额外做孔位改制；电机布置于卷筒侧方，轴向尺寸经过压缩，避免装车后突出保险杠过多影响车辆接近角，控制模块的接线端预留了快插接口，可兼容车载控制开关与无线遥控模块的接线需求，离合拨叉的操作位置布置于壳体外侧易触碰区域，无需拆解壳体即可完成离合状态切换。

从安装边界与尺寸参数来看，该绞盘的整体横向安装尺寸控制在常规乘用车前舱防撞梁的可用宽度范围内，安装脚的螺栓孔采用长圆孔设计，可适配±10mm范围内的孔位偏差，降低改装时的对位难度；卷筒的直径设计兼顾了牵引绳的弯曲半径要求，避免绳索长期小半径弯折出现强度衰减，出绳口的导绳器安装面与安装基准面的垂直公差控制在合理范围，保证出绳时绳索不会与导绳架发生异常剐蹭；壳体底部预留了排水孔结构，可避免户外涉水后壳体积水引发电路短路或机构锈蚀，电机外壳的散热筋方向顺着车辆行驶迎风方向布置，长时间大负载牵引时可借助行驶气流完成散热，降低电机过热烧蚀的风险。

在实际结构建模过程中，各部件的装配间隙经过合理校核，行星减速机构的齿轮啮合间隙符合重载传动的设计要求，制动摩擦片的安装间隙保证锁止响应速度的同时避免正常转动时出现拖磨，卷筒两端的支撑轴承选用密封型深沟球轴承，可抵御户外泥水、粉尘的侵入，延长维护周期；牵引绳固定端在卷筒侧壁的压接结构做了防松设计，避免大拉力牵引时绳头脱落，整个绞盘的外露金属件均做了防腐镀层处理，适配户外高湿、高盐雾的使用环境，导绳器的导向轮采用耐磨尼龙材质包裹金属轮芯，既减少绳索磨损，也能降低牵引过程中的金属碰撞异响。
