适配丰田海拉克斯的四驱越野管架底盘结构

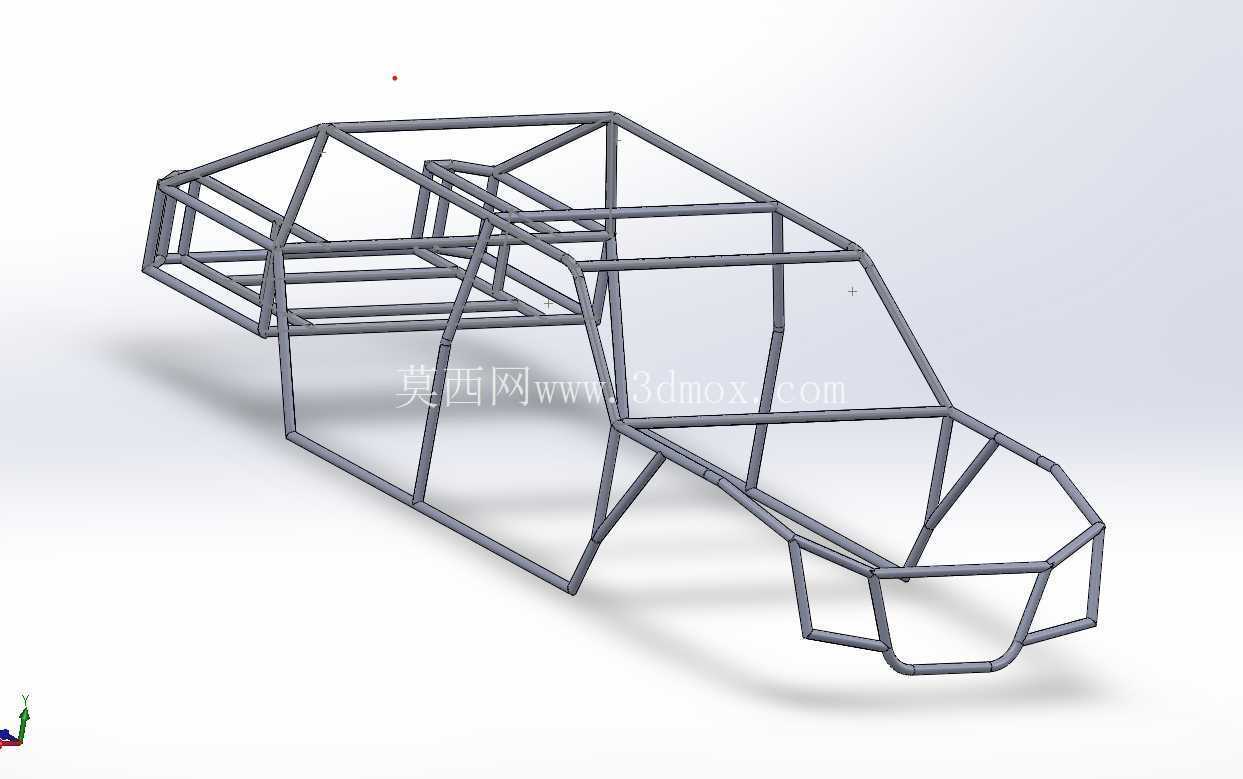

这套管架式四驱底盘结构，核心适配丰田海拉克斯四驱车型的越野改装场景，在硬派越野赛事、丛林穿越、岩石攀爬等极限工况下，可替代原厂承载式车身框架，为整车提供更高的结构强度与抗扭性能。从实际使用场景来看，原厂量产车的车身结构在持续大落差颠簸、侧向冲击、翻滚风险较高的越野场景中，容易出现钣金撕裂、连接点变形的问题，而这套全管架结构采用空间桁架受力逻辑，所有载荷通过管件节点均匀分散，不存在传统钣金车身的应力集中薄弱区。

设计过程中优先考虑了安装边界的兼容性，整体框架的安装点位完全匹配海拉克斯原厂四驱底盘的动力总成固定位、悬架安装支座、转向系统连接点，不需要对原车底盘的行走机构做破坏性改装，改装时可直接将原厂的前双叉臂悬架、后钢板弹簧或整体桥结构、分动箱、传动轴总成直接对位安装，大幅降低改装的施工难度。管架的主舱部分预留了标准的座椅安装位、防滚架连接点，乘员舱的横向支撑管件按照越野赛事的安全规范布置，在发生侧向翻滚时，顶部的多道横向加强梁可承受超过3倍整车重量的冲击载荷，避免舱体变形侵入乘员生存空间。

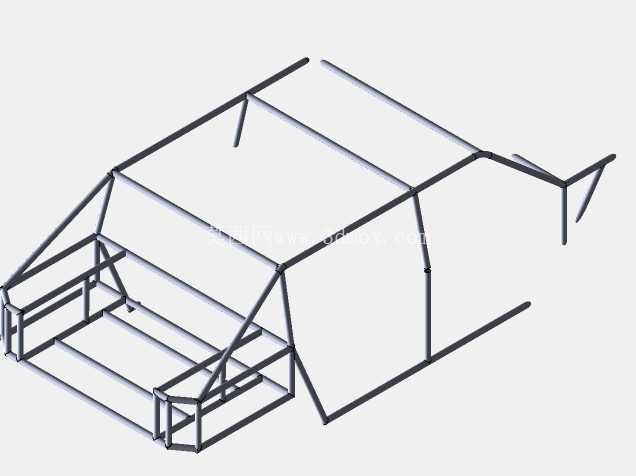

从结构设计思路来看，整套框架采用变径管件搭配，主纵梁、主防滚环采用大壁厚无缝钢管，承受行驶过程中来自悬架的纵向、垂向冲击载荷；侧翼支撑、机舱部分的辅助支撑采用稍小直径的管件，在保证结构刚度的前提下控制整体重量，避免过度增重影响车辆的动力表现与重心高度。前部的管架结构预留了水箱、中冷器、绞盘的安装空间，管件的走向避开了散热气流的主要通道，不会影响越野工况下的动力系统散热效率；后部的框架预留了副油箱、备胎、越野装备的固定点位，可根据不同的使用场景灵活加装拓展附件。

外形尺寸方面，整套管架的宽度控制在1800mm以内，轮距完全匹配海拉克斯原厂的轮毂安装位，不会超出车身外廓影响狭窄路段的通过性；轴距保持与原厂四驱底盘一致，保证原车的转向半径、纵向通过角不受改装影响；底盘部分的管架最低点比原厂车身底板高出45mm，进一步提升车辆的离地间隙，减少岩石、树根等障碍物对底盘结构的磕碰损伤。所有管件的连接节点均采用相贯线切割后满焊处理，焊接位置预留了打磨、防锈处理的工艺余量，实际制作时可在焊接完成后做整体喷砂、喷塑处理，提升野外潮湿、泥泞环境下的抗腐蚀能力。

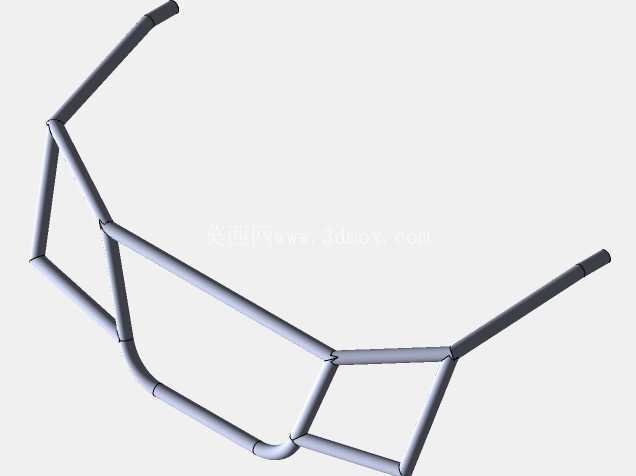

在实际功能表现上，这套管架底盘相比原厂车身结构，抗扭刚度提升超过200%，在交叉轴工况下，车身不会出现门框变形、车门无法正常开关的问题，所有悬架部件可以保持正常的工作行程，轮胎可以持续贴合地面获得抓地力。框架的前部设计了可拆卸的防撞管结构，在野外发生轻微碰撞时可单独更换受损管件，不需要对整体框架做校正维修，降低越野使用后的维护成本。乘员舱内部的管架预留了内饰板、线束、控制开关的安装固定位，不会出现改装后管线杂乱、内饰无法安装的问题，兼顾了越野强度与日常使用的实用性。
