参考陆巡LC底盘打造的装甲运兵车结构

这款轮式装甲人员输送载具的结构设计，参考成熟民用越野底盘的硬点参数开展外覆盖件与防护结构建模，核心定位是满足低烈度冲突场景下的班组人员投送、前沿巡逻通勤需求，区别于重型履带式装甲车辆的重装甲配置，该设计优先平衡防护能力、道路通过性与改装成本，适配城市维稳、边境巡逻、重要设施护卫等多类任务场景。

从实际用途维度看，这类轻型装甲运兵车不需要承担正面攻坚任务，核心功能是为搭载的6-8名作战人员提供基础的轻武器防护，抵御7.62mm口径普通弹在100米距离上的直射，同时规避爆炸破片对舱内人员的杀伤，车体侧面预留的观察窗与射击孔，可让载员在舱内完成对外观察与轻武器射击，不需要全员暴露在车外即可应对突发的近距离交火。车顶预留的武器站安装接口，可根据任务需求快速换装重机枪、榴弹发射器或者光电侦察设备，不需要对车体主结构做二次切割改装，降低前线运维的改装难度。

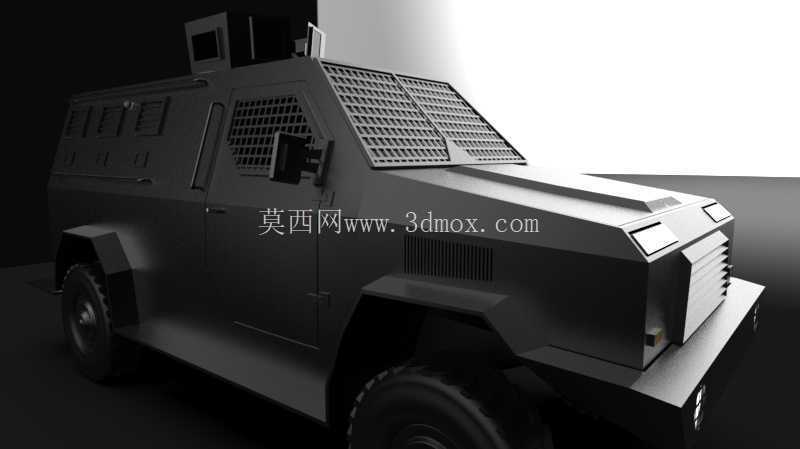

设计思路上没有从零开始开发全新底盘，而是选用市场保有量极大的丰田陆地巡洋舰LC系列越野底盘作为基础，这类底盘的悬架结构、动力总成、传动部件都经过数十年的市场验证，在非铺装路面的通过性、极端环境下的可靠性都有充足的实际使用数据支撑，零部件供应链成熟，哪怕是在后勤保障条件有限的区域，也能快速找到适配的维修配件，大幅降低车辆的全生命周期使用成本。外覆盖件的装甲板采用倾斜式布置，尤其是车头与侧面的装甲板都设计了15-22度的倾角，在同等装甲厚度下可提升对直射弹药的偏转能力，等效提升防护等级的同时不会过度增加车体整备质量，避免整备质量超标导致底盘悬架过载、越野通过性下降的问题。

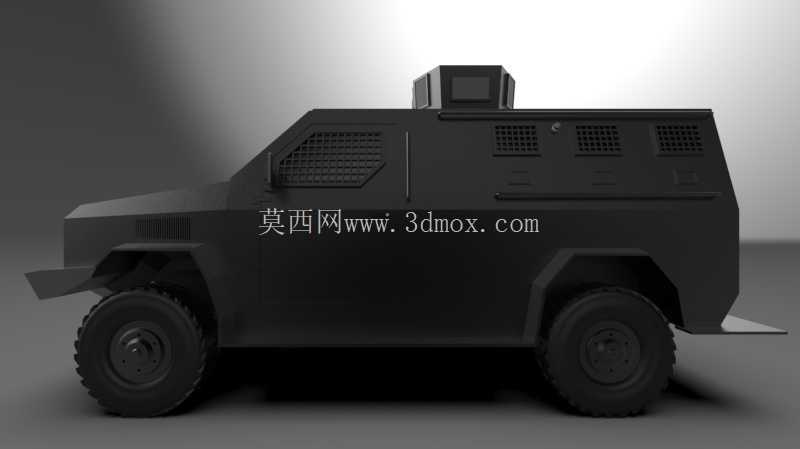

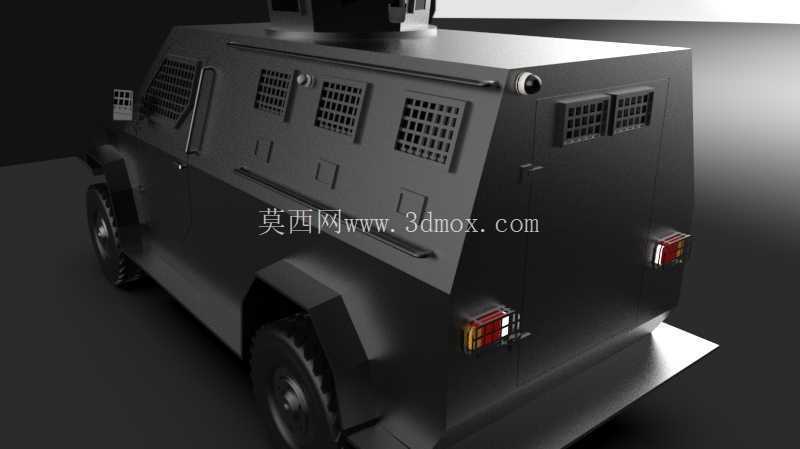

外形尺寸与安装边界的设定完全参考基础底盘的硬点参数，整车长度控制在5.2米以内，宽度控制在2.1米，高度控制在2.3米，这个尺寸边界既保证了舱内载员的乘坐空间，每名载员的横向乘坐宽度不小于550mm，腿部空间不小于700mm，可携带单兵装具正常乘坐，同时也能满足普通城市道路的通行要求，不会因为尺寸过宽过高无法通过常规的道路限宽、限高设施，也能适配大部分民用平板拖车的装载尺寸，方便长途跨区域转运。车体侧面的登车踏板高度控制在离地450mm，搭配车尾的辅助登车扶手，载员可在3秒内完成全员登车或者离车，满足快反任务的响应速度要求。车轮位置的轮拱外廓完全匹配底盘原厂的轮距参数，不会出现轮胎转动时剐蹭轮拱装甲板的问题，悬架的跳动行程预留了220mm的压缩空间，哪怕是在颠簸路面高速行驶，悬架极限压缩时也不会与车体结构发生硬碰撞。

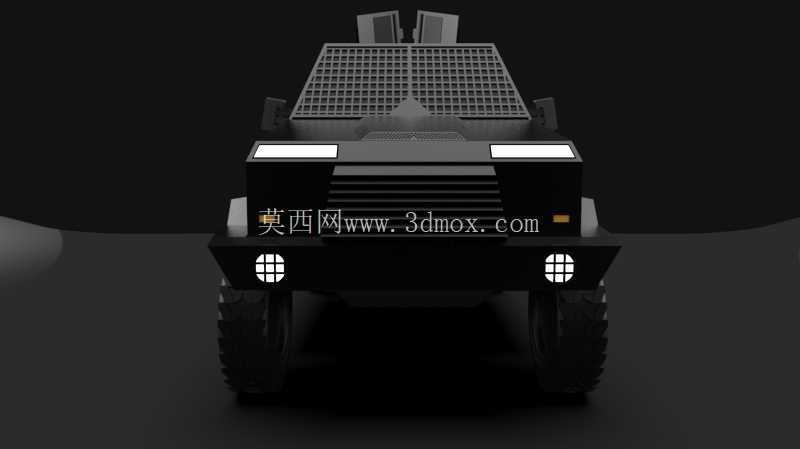

车体表面的格栅结构并非装饰件，而是动力舱的通风散热口，格栅采用倾斜式防弹格栅设计，既可以保证动力舱的进气与散热效率，避免大负荷行驶时发动机水温过高，也能防止破片或者流弹从通风口打入动力舱损坏核心部件。车体前部的保险杠采用一体化装甲钢设计，可直接推开路面的小型障碍物，不需要额外加装防撞装置，车尾的后踏板可承载两名人员站立，方便人员在车辆低速行驶时快速上下。舱内的座椅安装点全部预留了减震器安装接口，可根据需求加装防雷减震座椅，提升对地雷或者简易爆炸装置冲击波的防护能力，不需要重新焊接车体内部的安装结构。

从结构建模的细节来看，所有装甲板的拼接位置都设计了重叠止口，避免出现防护缝隙，不会出现弹药从拼接缝隙打入舱内的问题，车门的密封结构采用多道橡胶密封条，既可以提升车体的水密性，满足1米深度的涉水通行要求，也能在遭遇核生化污染时快速加装三防装置，提升车辆的复杂环境适应能力。整车的重心高度控制在离地900mm以内，相比同类型装甲车辆重心更低，在高速转向或者越野侧倾时的稳定性更好，不容易发生侧翻事故，这一点对于在山区或者崎岖地形执行巡逻任务的载具来说尤为关键，很多同类轻型装甲车因为过度堆砌装甲导致重心过高，在非铺装路面行驶时侧翻事故率居高不下，这款设计在建模阶段就反复调整装甲板的厚度分布，把更多的装甲重量布置在车体下部，既保证了防护能力，也有效控制了整车重心高度。
