卡车拖车重型手摇式落地支撑装置

在商用车后市场与挂车运维场景里，这类落地支撑装置的使用频率远高于普通车载千斤顶，它不是用来临时换胎的举升工具，而是半挂拖车、重型货运卡车在长时间驻车、货台装卸、场地临时停靠时，承担整车尾部静态载荷的核心支撑构件。很多跑长途干线的司机都遇到过挂车驻车时气刹泄压、悬架蠕变导致的货台偏移问题，尤其是在装卸重型托盘货、工程机械这类大吨位载荷时，单靠原车的驻车制动和悬架支撑，很容易出现车体下沉、侧倾的风险，这类支腿就是为了抵消这类风险设计的。

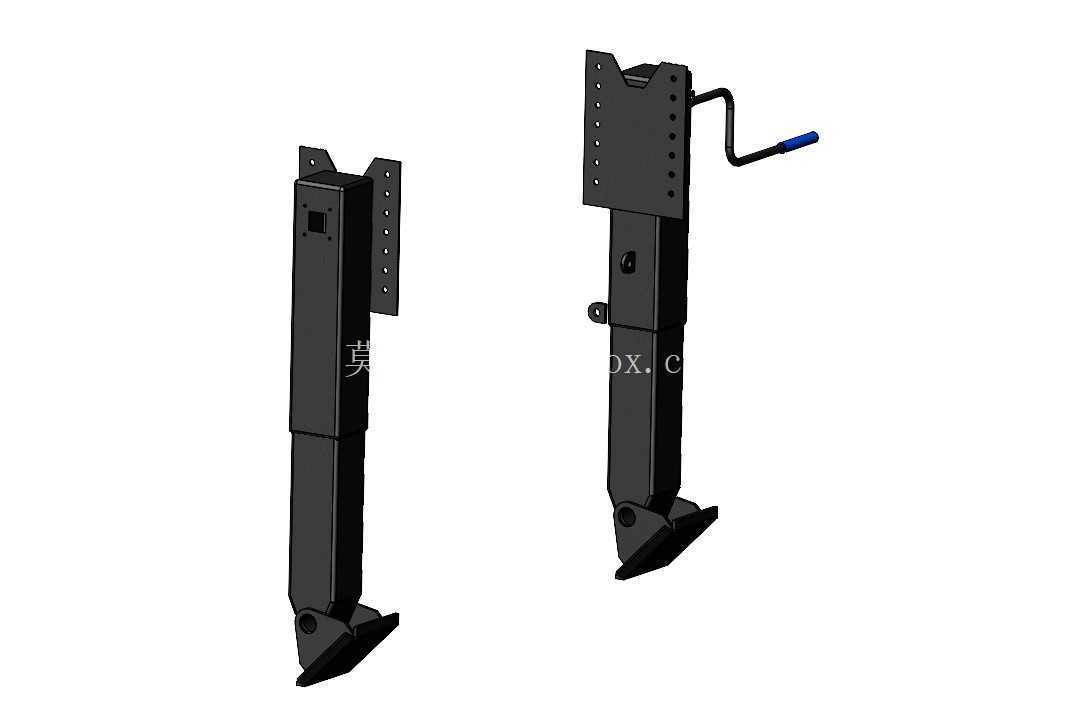

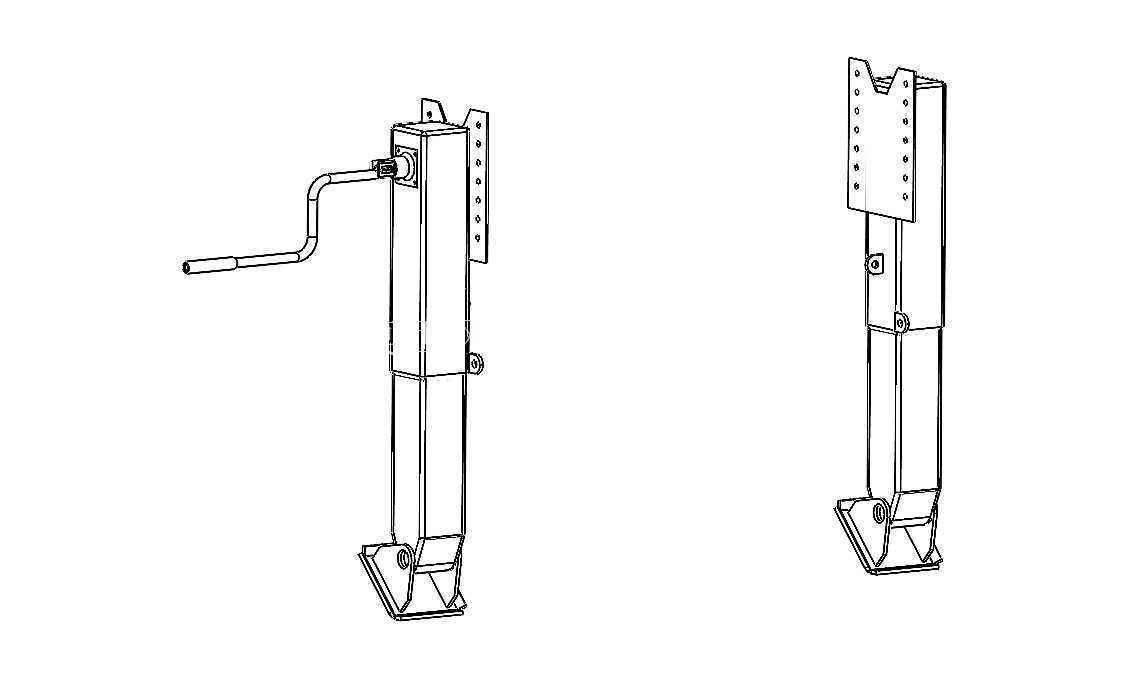

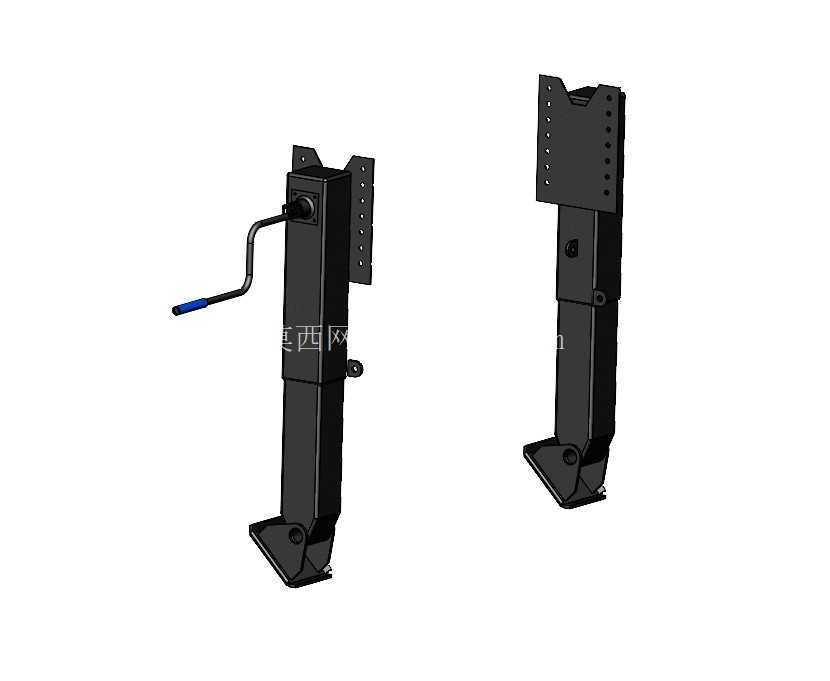

从结构设计逻辑来看，这套装置采用了多级矩形管嵌套的伸缩结构，外层方管作为固定承载主体，通过带安装孔的法兰板直接固定在挂车车架的纵梁末端，安装孔位采用了等间距阵列设计，适配不同吨位车型的车架开孔标准，安装时不需要额外做打孔改制，只需要匹配对应螺栓规格就能完成固定，安装面的贴合度做了铣平处理，避免长期受力出现应力集中导致的连接部位开裂。内部的升降传动采用了梯形丝杠副，相比滚珠丝杠，梯形丝杠具备自锁特性，哪怕摇臂受到外力误碰，或者长期承载出现传动间隙，支腿也不会自动回缩，这一点在驻车安全上是硬性要求，毕竟支撑失效带来的货台倾覆风险是货运场景里的重大安全隐患。

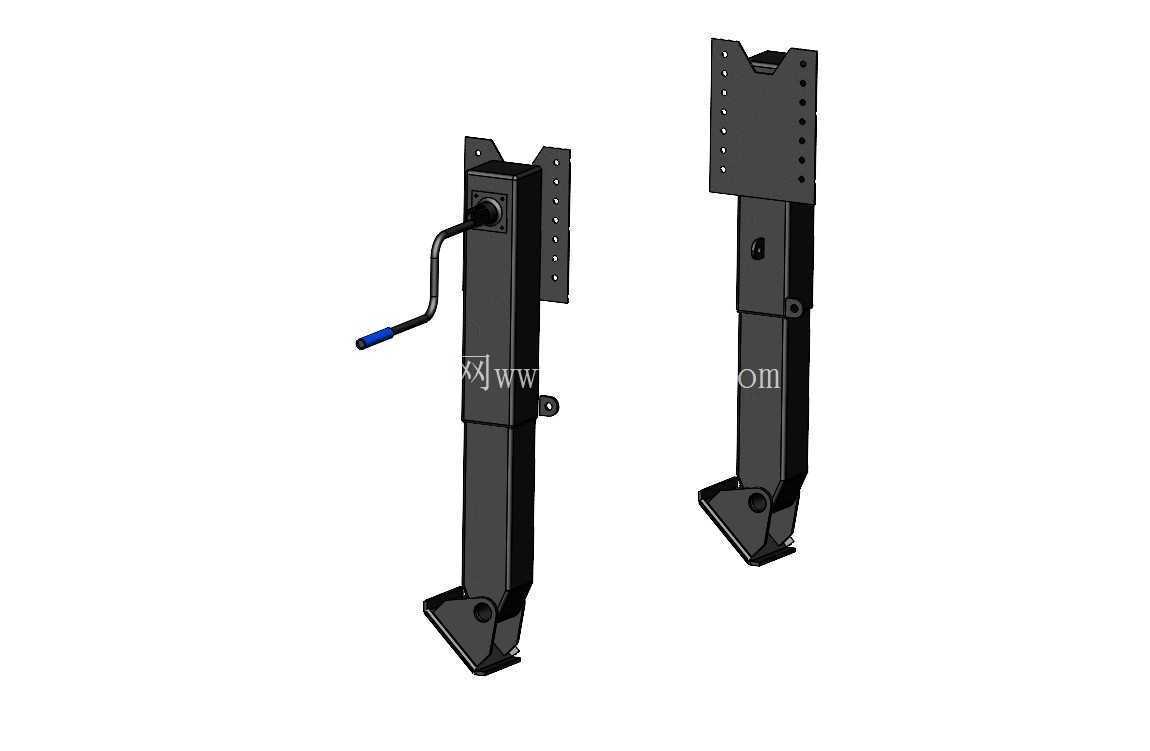

侧面的手摇输入轴做了折叠式摇柄设计，摇柄末端套有防滑绝缘胶套，冬季低温环境下操作不会粘手，摇臂的转动阻尼经过匹配，单人操作就能完成全行程的升降，不需要额外加接延长杆，哪怕是在狭窄的货台边缘，也能完成支腿的收放操作。支腿底部的支撑脚板做了加宽铰接设计，脚板和内管末端采用销轴连接，能够自适应不平整的地面，不管是硬化的水泥货场，还是松软的非铺装临时停靠点，脚板都能完全贴合地面，不会出现点接触导致的支腿下陷问题；脚板表面压有防滑筋条，雨天或者地面有油污时也能避免支撑滑移。

整套支腿的伸展行程覆盖了常规货运挂车的驻车高度区间，收回状态下的离地间隙满足车辆通行要求，不会在车辆行驶过程中剐蹭路面减速带或者坡道凸起。外管表面做了喷塑防锈处理，相比普通喷漆层，喷塑层的抗石击、耐盐雾性能更好，哪怕是长期在沿海高湿区域、冬季撒融雪剂的北方道路行驶，外管也不会出现大面积锈蚀起皮的问题，内部的丝杠副涂抹了重载润滑脂，维护周期可以做到半年以上，不需要频繁注油保养。

在实际选型匹配时，需要注意单支支腿的额定静载荷要大于挂车单侧满载时的轴荷，不能只看标称的最大承重，要预留至少1.5倍的安全系数，毕竟装卸货时的动态冲击载荷会比静态载荷高出不少；安装时要保证左右两支支腿的安装面高度差控制在2mm以内，避免两支腿受力不均导致单侧过载。这类支腿除了用在货运挂车上，也可以改装在工程作业车、旅居挂车、移动发电机组舱体的底部作为驻车支撑，只要安装空间和载荷要求匹配，都能通过调整安装法兰的固定位置完成适配。

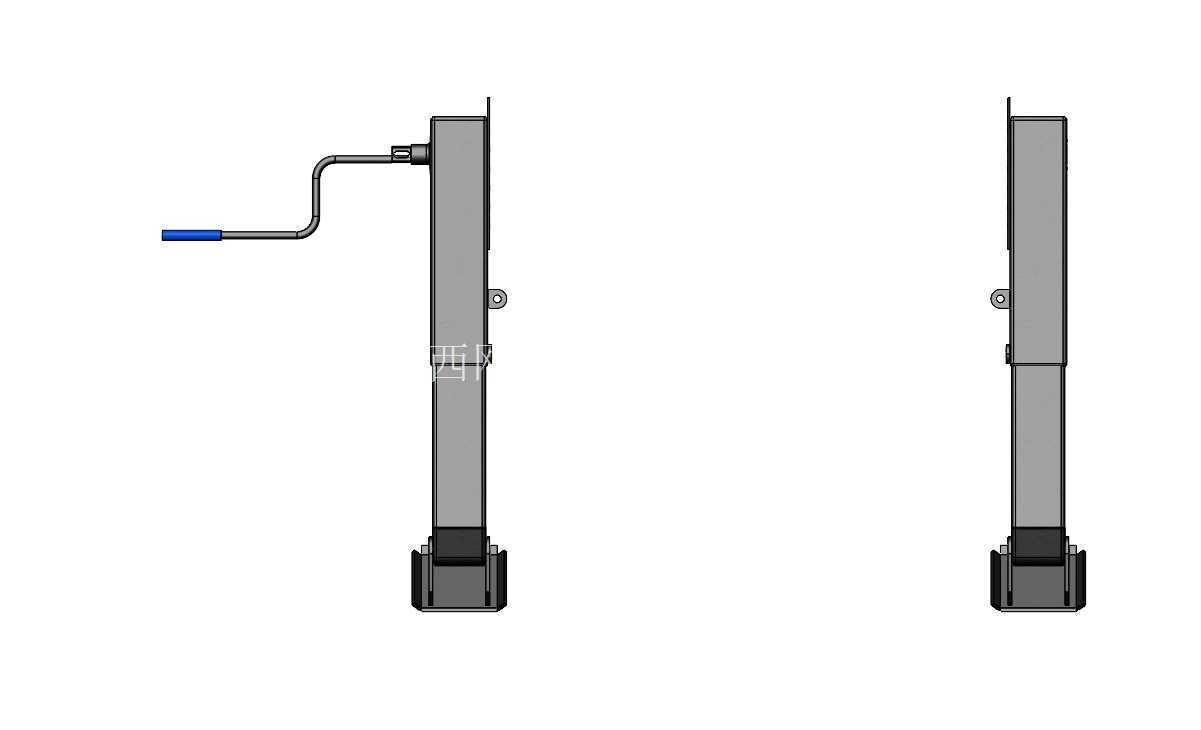

从建模角度来说，这套模型的结构细节还原度很高，嵌套管的配合间隙、安装孔的位置度、摇柄的转动行程、铰接脚板的活动角度都做了准确还原，不管是用来做挂车总成的装配干涉检查，还是做支腿结构的受力仿真分析，都能直接调用，不需要再做额外的结构修正；模型里的焊缝细节、安装螺栓的规格也都做了匹配，能直接导出工程图用于生产参考。很多新手建模时容易忽略支腿自锁结构的细节，把丝杠做成普通的滑动配合，忽略了梯形丝杠的牙型角参数，这个模型里的传动部分结构完全符合实际产品的设计逻辑，能给做同类支撑结构设计的工程师提供很直观的参考。
