汽修用可调式安全支撑支架结构设计

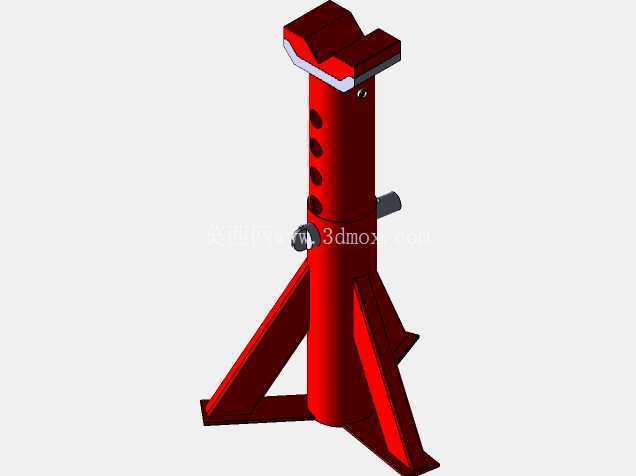

　　在商用车维保、乘用车底盘检修的作业场景里，这类可调式支撑支架是举升作业后必不可少的安全承载部件，区别于液压举升设备的动态举升功能，它的核心作用是在车辆被举升到目标高度后，提供刚性、稳定的静态承重支撑，规避液压系统泄压、举升设备失效带来的作业风险，是汽修工位、底盘改装工位、车辆零部件拆解工位的标配安全工装。从结构设计逻辑来看，这款支架采用了三角支腿的落地承载结构，三个支腿以中心承力柱为圆心呈120度均匀分布，支腿与中心柱之间采用焊接式加强筋过渡，避免支腿受侧向力时出现焊缝撕裂的问题，支腿底部做了平切落地处理，接触地面的端面没有尖锐棱角，既可以在硬化水泥地面上获得足够的接触摩擦力，也不会压损环氧地坪类的软质作业地面，整个支撑底座的展开尺寸控制在合理范围内，不会过度占用工位空间，同时能保证在额定承重范围内，哪怕车辆出现小幅晃动也不会发生侧翻。中心承力柱采用空心圆管结构设计，在保证柱体抗弯、抗扭强度的前提下，尽可能降低支架自身重量，方便作业人员单人挪动转移；柱体上加工有等间距的调节孔位，配合插销结构可以实现多档位的高度调节，覆盖常规家用轿车、城市SUV到轻型商用车的底盘支撑高度需求，调节时只需要拔出插销，抬升顶部承托鞍座到对应高度，再将插销穿入对齐的孔位即可完成高度锁定，操作逻辑简单，不需要额外的工具辅助，适配一线维保人员快节奏的作业需求。

　　顶部的承托鞍座采用了V型贴合面设计，接触车辆底盘支撑位的部位做了圆弧过渡，不会割伤车辆底盘的金属棱边，鞍座与中心调节柱之间设置了小范围的转动间隙，可以适配不同角度的底盘支撑面，保证承托面与底盘受力位置完全贴合，避免点接触带来的应力集中，防止支撑过程中硌伤底盘结构或者出现打滑移位。侧面设置的调节手柄是高度微调的辅助结构，在插销锁定前可以通过手柄带动内部的调节机构小幅抬升或降低鞍座高度，让孔位对齐的操作更省力，不需要作业人员徒手抬升整个上部承托结构。

　　从安装边界来看，这款支架的最低支撑高度适配低底盘轿车的底盘间隙，最高支撑高度可以满足轻型货车的底盘检修需求，支腿的外扩尺寸保证了在常规汽修工位的举升机旁边、平坦的硬化地面上都可以稳定放置，不需要额外做地面固定，使用时只需要将支架放置在车辆指定的支撑点正下方，调节高度让鞍座与底盘支撑面完全贴合，插好安全插销确认锁定到位，就可以进入后续的检修作业。这类支撑支架的设计核心是安全冗余，所有承力部位的板材厚度、焊缝强度都按照额定承重的1.5倍以上做冗余设计，调节插销采用高强度钢材加工，避免受剪切力断裂，中心柱的调节孔位做了倒角处理，减少插销插拔时的卡顿，也降低孔位边缘的应力集中，长期使用下不会出现孔位变形、扩孔的问题。

　　在实际作业场景中，这类支架往往和卧式千斤顶、双柱举升机配合使用，当举升设备把车辆抬到目标高度后，将支架调整到对应高度支撑在车辆的大梁或者指定承重位置，作业人员进入车底作业时，不需要完全依赖举升设备的液压或者机械锁止结构，多重支撑保障可以大幅降低作业安全风险，哪怕出现举升设备意外下落的情况，支架也能牢牢撑住车身，给作业人员留出足够的反应时间。不同于一体式的固定高度支撑块，可调式的结构让一款支架可以适配多种车型的支撑需求，不需要在工位上准备多种不同高度的支撑块，减少了工位的工具存放空间占用，也降低了工具选型的时间成本。支架整体采用金属材质焊接成型，外露表面做了防锈涂装处理，长期在汽修车间的油污、潮湿环境下使用也不会轻易出现锈蚀问题，日常维护只需要定期检查插销的磨损情况、支腿焊缝有没有开裂、调节孔位有没有变形即可，不需要复杂的保养流程，使用寿命可以覆盖多年的高频次作业需求。
