经典威利斯越野吉普车结构设计

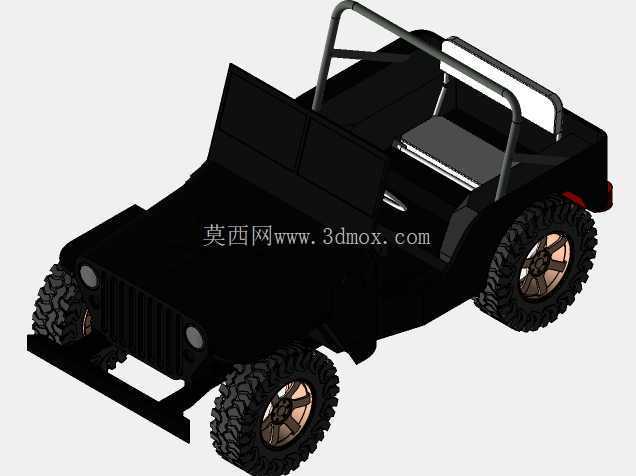

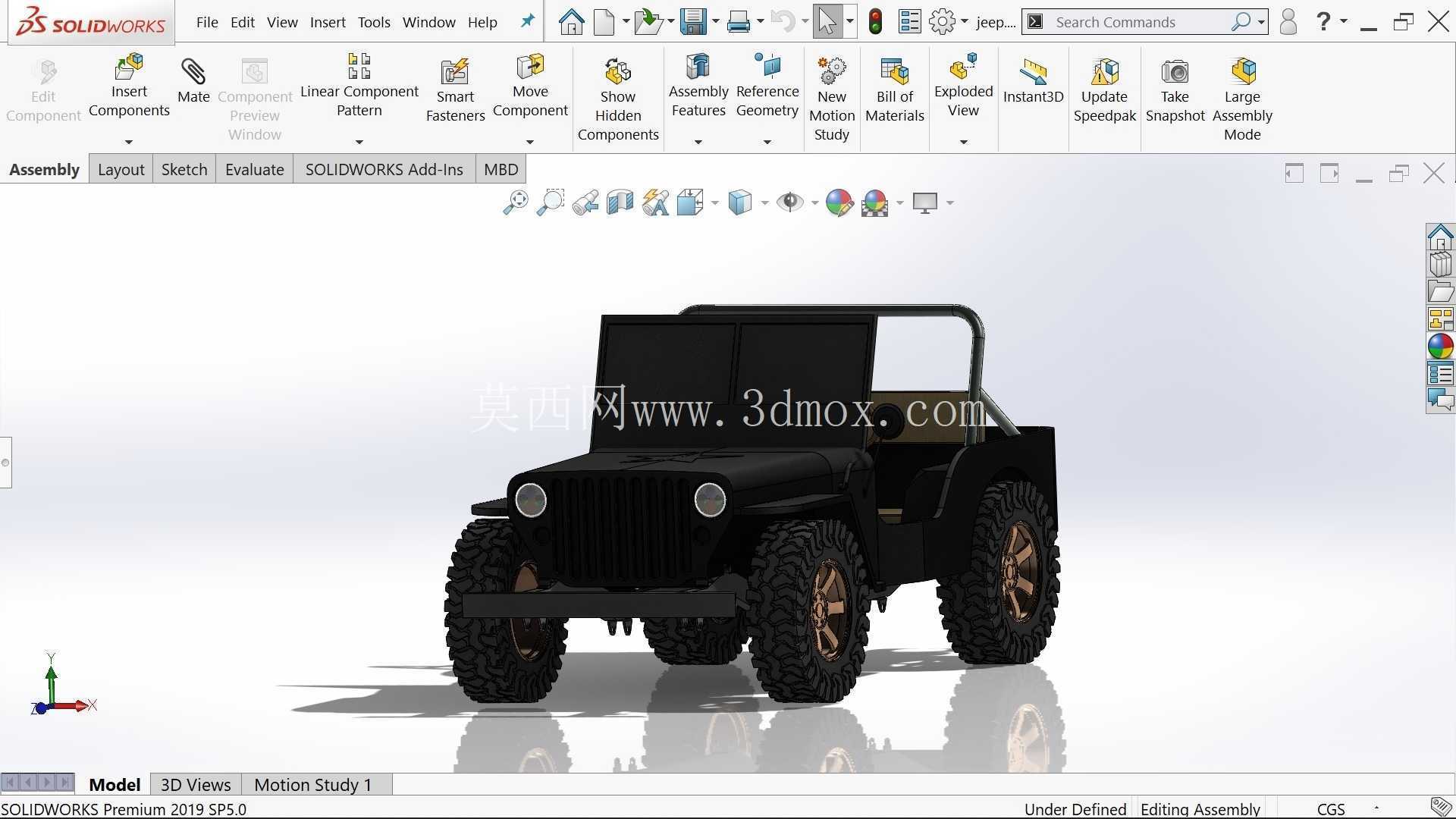

　　这款经典越野车型的三维结构设计，完整还原了初代轻型越野车辆的机械布局与功能特征，可用于越野车辆结构教学、复古车型改装参考、影视道具模型制作以及民用越野装备的结构验证场景。在实际用途层面，该类轻型越野车辆最初定位为复杂地形下的人员输送、轻装设备转运平台，具备极强的非铺装路面通行能力，可在泥泞、砂石、浅滩等无道路区域完成通行任务，后续衍生的民用版本也广泛应用于户外探险、野外作业通勤、特殊地形巡检等场景。

　　从功能特性来看，整车采用非承载式车身结构，独立的梯形车架承担全部行驶载荷，车身覆盖件仅做外形围护与人员防护，这种结构能在大冲击载荷下避免车身变形，适配越野场景下的频繁颠簸与冲击；开放式座舱设计既降低了整车自重，也方便人员快速上下车以及在复杂地形下观察周边路况，前部设置的防撞结构可在低速碰撞、穿越灌木区域时保护前部散热与转向机构。设计思路上，优先保障通行可靠性与结构易维护性，动力总成采用前置布局，通过分动箱将动力传递至前后驱动桥，搭配大颗粒越野轮胎与较大的悬挂行程，保证车轮在起伏路面始终具备抓地力；转向机构采用循环球式结构，适配大尺寸越野轮胎的转向阻力，传动系统的离地间隙经过反复校核，避免在穿越凸起地形时磕碰油底壳、传动桥等核心部件。

　　外形尺寸方面，整车轴距控制在2米级，转弯半径远小于同级别乘用车辆，可在狭窄林间道路、山地弯道灵活转向；整车宽度控制在1.5米左右，可适配多数简易道路的通行宽度限制，安装边界上，前后轮距经过匹配，保证在侧倾坡行驶时的稳定性，车架预留的安装点位可兼容附加副油箱、外置工具架、防滚架等拓展配件的加装，不需要对主车架做额外打孔改造。悬挂系统采用钢板弹簧搭配液压减震器的结构，结构简单可靠，在野外出现故障时可快速更换配件，不需要复杂的专用维修工具；车轮的轮毂结构采用多螺栓固定设计，可快速更换轮胎，适配不同地形的轮胎换装需求。

　　前部的进气格栅采用竖向条幅设计，既保证散热效率，也能在穿越灌木区域时阻挡树枝刺入散热舱，圆形大灯的安装位置突出于车身前部，可在夜间越野时提供更广的照射范围，同时降低轻微碰撞时的维修成本。整车的重心经过布局优化，发动机、变速箱等重型部件尽量布置在车身中下部，降低整车质心高度，提升大坡度攀爬时的防侧翻能力；燃油箱布置在车架中部内侧，被车架纵梁完全保护，避免越野时托底、磕碰造成燃油泄漏。座舱内部的布局以实用为核心，没有多余的装饰结构，座椅采用简易支撑结构，可在颠簸路段提供基础缓冲，操控部件的位置经过人机校核，驾驶员在佩戴户外装备、穿着厚重工装时也可顺畅完成换挡、转向等操作。从建模细节来看，所有部件的装配关系完全按照实车的连接逻辑搭建，车架的焊接点位、悬挂的铰接位置、传动系统的连接间隙都做了还原，可直接用于结构拆解教学，也可作为改装设计的基础模型，在其基础上调整轴距、更换动力总成、加装拓展装备时，可直接参考原有结构的安装边界做适配调整，不需要重新搭建基础底盘结构。
