钢管桁架结构定制越野全地形车架

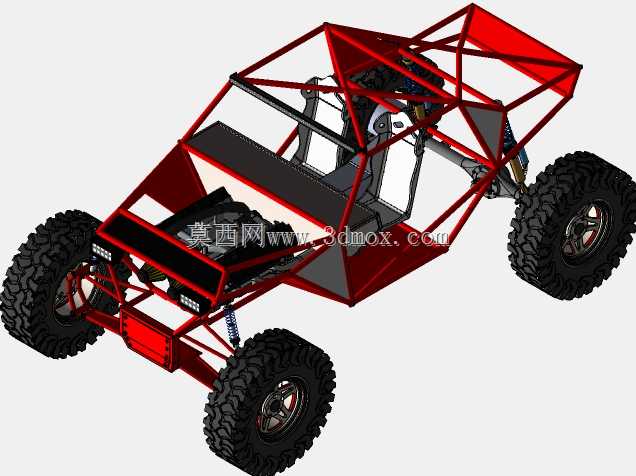

　　这款管架式越野车架采用空间钢管桁架焊接结构，核心面向非铺装路面穿越、户外复杂地形通行场景设计，整体结构完全围绕极限工况下的抗扭、抗冲击需求搭建，区别于量产乘用车的承载式车身结构，所有受力路径均通过连续钢管传递，可在飞跳、单侧车轮悬空、路面连续冲击的工况下保持结构完整性，避免局部应力集中导致的车架开裂变形。从设计逻辑来看，车架主环采用大直径无缝钢管弯折焊接，形成环绕驾驶舱的核心防护结构，前部管架预留了动力总成安装位，可适配横置或纵置的小排量动力单元，安装边界预留了通用的机脚固定孔位，兼容不同型号的发动机与变速器组合；前部双叉臂悬架的安装支座直接焊接在前段管架上，支座位置经过硬点校核，预留了足够的减震器行程空间，可适配长行程越野减震器，

　　满足大落差地形的车轮跳动需求。后部管架结构兼顾了传动系统与后悬架的安装，整体轴距与轮距的设定偏向窄体灵活取向，可在林间、山地狭窄路径通行，车架下部的横向连接管同时充当侧防护结构，可抵御行驶过程中侧面石块、树桩的撞击，避免核心结构受损。驾驶舱区域的管架预留了座椅安装位、安全带固定点，符合越野赛事的防护结构要求，踏板、转向机构的安装位均做了加强处理，避免频繁操作导致的局部结构疲劳。车架上部的管架结构可直接适配轻量化覆盖件安装，无需额外打孔焊接，后部预留的置物空间可固定备用油箱、随车工具等越野装备。从安装边界来看，车架整体宽度控制在1.8米以内，轴距约2.4米，可适配15寸及以上尺寸的越野轮胎，转向系统预留了助力机构的安装空间，制动管路、

　　燃油管路的走线位均沿管架内侧布置，可避免行驶过程中被飞石击打损坏。这类管架结构的设计核心是在保证结构强度的前提下尽可能降低整备质量，所有钢管的壁厚、管径选择均经过受力仿真验证，非核心受力区域采用稍小直径的钢管降低重量，核心受力节点处增加加强筋片焊接，平衡强度与轻量化需求，适合定制化越野车辆搭建、全地形特种作业车辆底盘改装使用，可根据实际使用需求调整局部管架位置，适配不同的动力配置与悬架设定。
