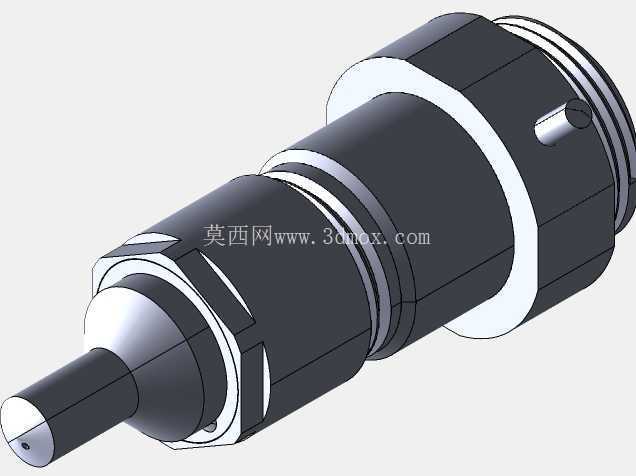

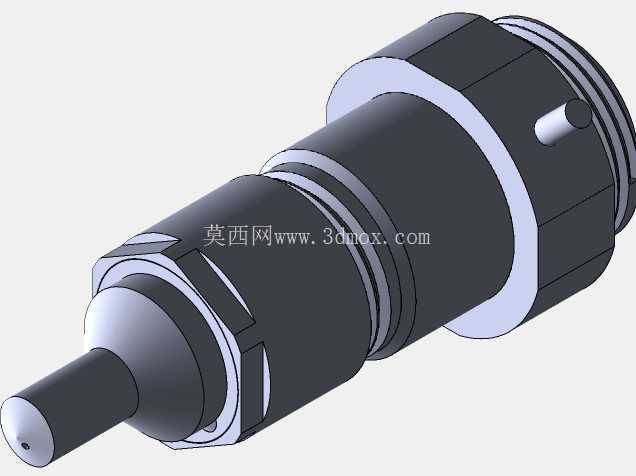

从实际应用场景来看,这类喷嘴主要适配于中小排量的内燃动力单元,可用于固定式发电机组、小型工程机械动力系统以及农用机械的燃油供给系统,安装时通过尾部的外螺纹结构与燃油分配管实现刚性连接,中部的六角工艺台为安装过程提供了可靠的扭矩施加位置,无需额外设计复杂的装夹结构即可完成现场装配作业。在功能特性层面,该喷嘴的头部喷射端采用了小直径中心喷孔设计,喷孔入口处做了圆弧过渡处理,能够减少高压燃油流经时的局部阻力损失,让燃油在喷射过程中形成更均匀的雾化锥角,保证燃油进入燃烧室后能够与空气充分混合,降低不完全燃烧带来的积碳风险。在燃油动力系统的核心部件设计中,燃油喷射喷嘴的精度直接决定了动力单元的燃烧效率与运行稳定性,这类部件的三维结构设计需要兼顾流体动力学特性、装配公差匹配以及长期工况下的耐磨损性能。本次呈现的T-80 UD燃油喷射喷嘴,整体采用阶梯轴式的同轴布局,主体结构分为头部喷射段、中部定位段、尾部连接段三个核心功能区,各段之间通过轴肩实现轴向定位,配合外圆面的环形密封槽结构,能够在高压燃油管路中实现可靠的静密封效果,避免高压工况下的燃油渗漏问题。
设计过程中,各段外圆的同轴度公差被严格控制在0.02mm以内,避免装配后出现喷孔轴线偏斜,导致燃油喷射角度偏离设计值,直接影响燃烧效率。喷嘴主体的外圆面设置了多道环形凹槽,这些凹槽一方面用于安装密封橡胶圈,阻隔燃油与外部环境的接触,另一方面也能够在部件长期运行过程中容纳少量因热胀冷缩产生的形变余量,避免不同材质部件因膨胀系数差异出现卡滞问题。从安装边界来看,该喷嘴的最大外圆直径位于中部定位段,整体轴向长度控制在适配常规气缸盖安装孔的尺寸范围内,安装时无需对原有动力单元的安装位进行二次加工,可直接替换同规格的老旧喷嘴部件,降低设备维护的改造成本。
尾部的连接螺纹采用标准公制细牙螺纹,螺纹配合长度经过反复校核,既能够保证连接强度满足高压燃油的脉冲压力冲击,又不会因螺纹旋入过长导致装配效率下降。在结构细节处理上,喷嘴头部的喷射端做了硬化处理的结构预留,建模时对头部端面的粗糙度要求做了对应标注,保证实际加工后端面能够与燃烧室安装位实现紧密贴合,避免高温燃气倒灌进入喷嘴内部造成部件损坏。中部的定位轴肩端面与安装孔的定位面采用小间隙配合,配合公差控制在H7/g6区间,既能够保证装配时的顺畅性,又能够限制喷嘴在运行过程中的径向窜动,减少高压燃油脉冲带来的部件振动。
整个模型的结构设计完全遵循机械加工的工艺合理性,所有棱角位置都做了最小半径的倒角处理,避免加工过程中出现应力集中问题,同时也去除了安装过程中可能划伤操作人员的锐边。对于三维建模从业者而言,这类喷嘴模型的建模过程需要重点关注同轴特征的基准统一,所有回转体特征都要以同一中心轴线为建模基准,避免后续生成工程图时出现公差基准不统一的问题;对于设备选型人员来说,该结构的喷嘴能够适配多数采用高压燃油喷射的中小功率动力单元,其结构尺寸的通用性较强,在维护替换场景下无需重新设计连接结构即可快速完成适配。在实际工况模拟中,该结构的喷嘴能够承受最高16MPa的燃油喷射压力,环形密封槽的尺寸设计适配常规线径的氟橡胶密封圈,能够在-40℃到120℃的工作温度区间内保持可靠的密封性能,不会因温度变化出现密封失效问题。喷嘴尾部的进油口采用内锥面密封结构,与燃油管路的接头锥面实现线接触密封,相比平面密封结构具备更好的压力耐受能力,在长期脉冲压力作用下也不容易出现密封面压溃的问题。
