工业鼓风机高速硬面叶轮结构设计

在工业通风、烟气输送、工艺风供给这类场景里，叶轮作为鼓风机的核心做功部件，其结构合理性直接决定整机运行效率、振动水平与连续运转寿命，这款高速硬面叶轮正是针对中高压鼓风工况的定向结构设计。从实际应用场景来看，这类叶轮可适配车间除尘系统的引风单元、工业炉窑的送风段、物料气力输送的风源端，也可用于涂装线的废气抽排、污水处理的曝气鼓风环节，覆盖需要稳定中高压气流输出的多个工业场景，运行转速区间适配常规工业异步电机直连或带传动的配套方案，不需要额外做大幅的结构改动就能匹配多数常规鼓风设备的安装位。

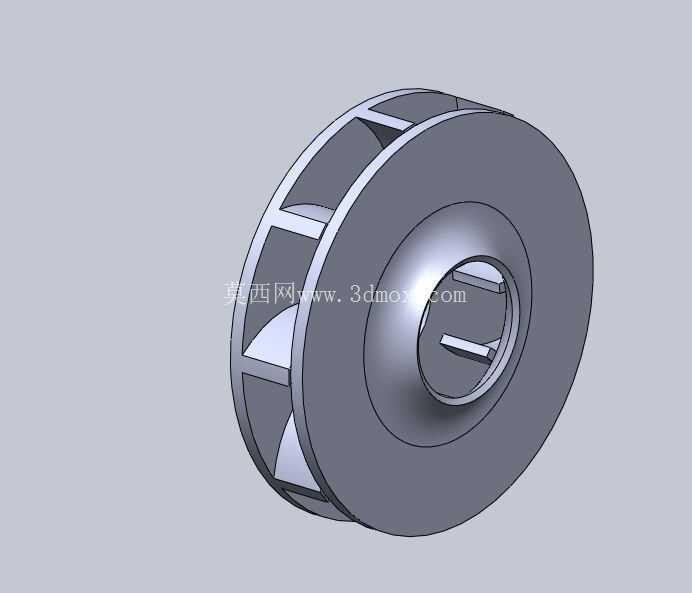

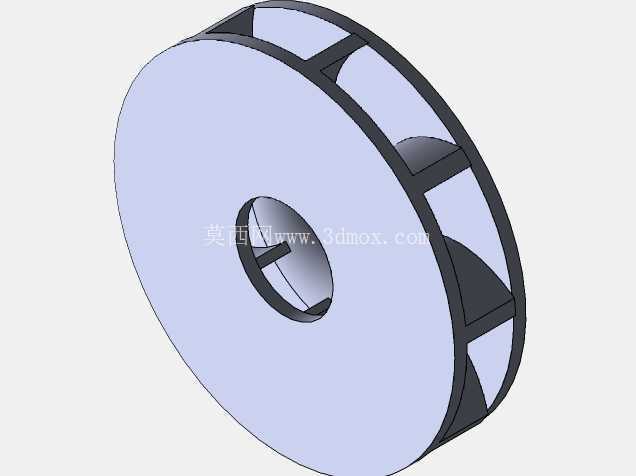

从功能特性上看，这款叶轮采用后向直板叶片的布局形式，相比前向叶片，后向结构的运行效率区间更宽，在额定工况点附近的功率曲线更平缓，不会因为管网阻力波动出现电机过载的问题，硬面的轮盘与轮盖设计，提升了叶轮整体的结构刚度，在高速运转时轮盘的形变量控制在极小范围内，避免叶片与机壳发生刮蹭，同时叶片与轮盘、轮盖的连接采用圆弧过渡结构，减少了应力集中点，在长期交变载荷作用下，焊缝或连接位置的疲劳开裂风险大幅降低。叶轮中心的轴孔采用标准通孔设计，配套键槽结构可直接与电机轴或传动轴配合，安装时不需要额外加工转接结构，轴孔周边做了加厚处理，抵消轴系传递的扭矩带来的局部应力，避免长期运转后轴孔出现失圆变形。

设计过程中首先考量的是气动性能与结构强度的平衡，叶片数量经过气动计算选定，既保证气流在叶道内的流动均匀性，减少涡流损失，又不会因为叶片过密增加不必要的流动阻力与叶轮自重。轮盘与轮盖的厚度选取结合了转速对应的离心力载荷计算，在满足强度裕度的前提下尽可能控制叶轮整体重量，降低启动时的转动惯量，减少电机启动瞬间的电流冲击。叶片的型线采用直板式设计，相比复杂的曲面叶片，加工难度更低，后期做动平衡校正时的配重调整更方便，同时直板叶片的耐磨性能更好，在输送含少量粉尘的气体时，叶片表面的磨损速率更均匀，不会因为局部磨损过快导致叶轮动平衡失效。

从安装边界来看，叶轮的轴向宽度与外径尺寸适配常规4S规格工业鼓风机的机壳内部安装空间，安装时不需要对原有蜗壳结构进行切割改造，叶轮进口端的轮盖圆弧过渡段与机壳进风口的密封环间隙可控制在标准范围内，减少气流的内泄漏损失，提升整机容积效率。叶轮的总重量控制在合理区间，配套的轴承座载荷完全在常规选型的额定承载范围内，不需要额外升级轴承规格。在实际装配时，需要注意叶轮的轴向定位，通过轴肩与锁紧螺母将叶轮固定在设计位置，保证叶轮出口宽度与蜗壳流道对中，避免气流在蜗壳内出现偏流导致的振动与噪声升高。

日常运维层面，这款硬面叶轮的表面平整，没有复杂的凹槽结构，积灰后清理难度低，在输送含尘气体的场景下，定期停机清理叶片表面的积尘即可维持动平衡精度，不需要频繁做整体动平衡校正。叶轮的整体结构对称度高，出厂前的动平衡等级可达到工业风机的G6.3级以上，运转时的轴承振动值可控制在标准允许范围内，延长配套轴承与密封件的使用寿命。针对不同的输送介质特性，这款叶轮的结构也可适配不同的表面处理方式，比如在输送腐蚀性气体时可在表面做防腐涂层处理，结构本身不需要做改动，适配性较强。
