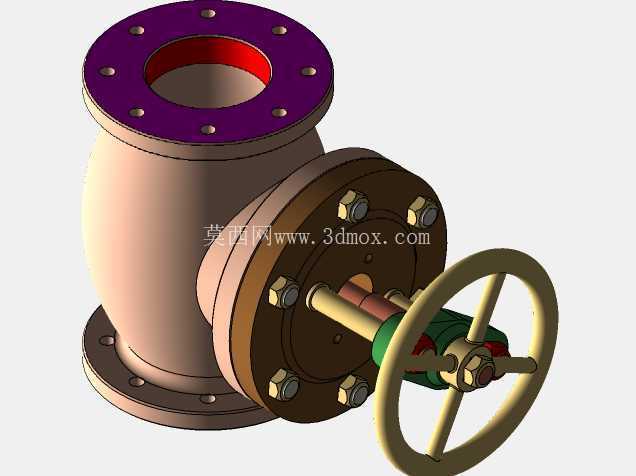

角式法兰连接手动截止调节阀门结构

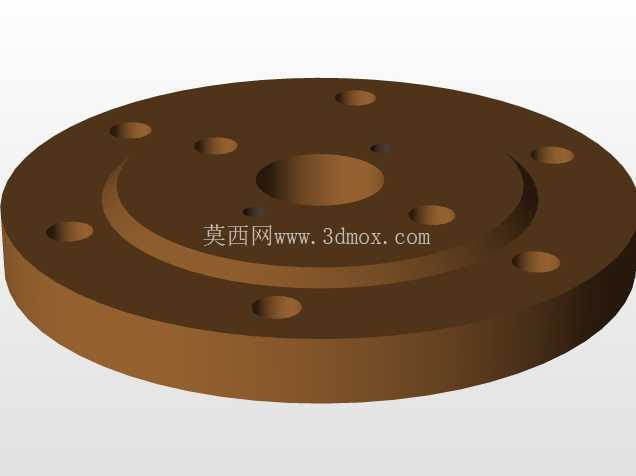

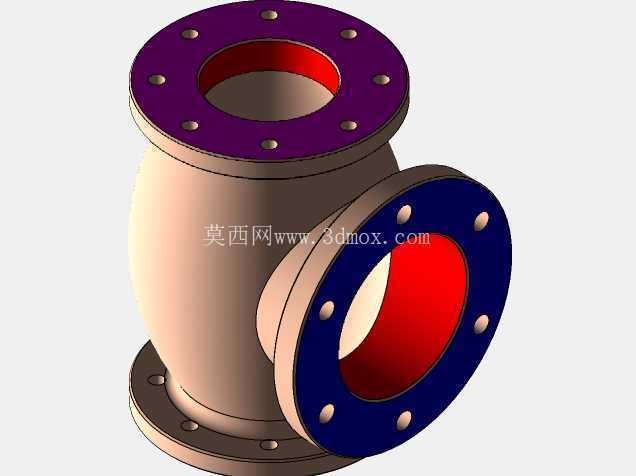

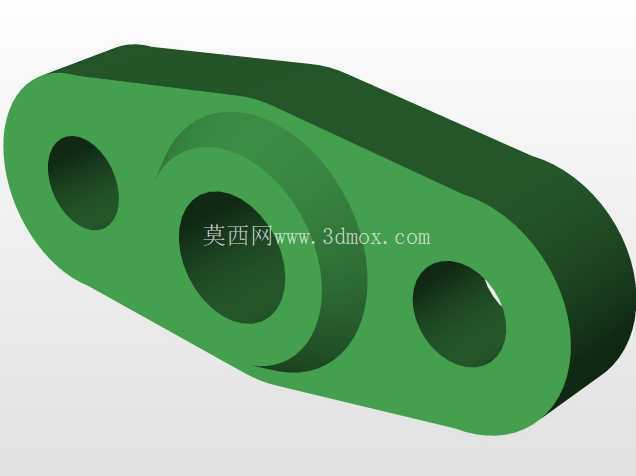

　　在化工流体输送、市政给排水、暖通空调循环水、中小型工业锅炉给水等管路系统中，角式结构的截止调节阀门一直是管路转向节点处的核心控制部件，这类阀门不需要额外配置弯头就能完成管路90度转向后的通断与流量调节，能有效减少管路系统的接头数量，降低介质泄漏的潜在风险点。这款手动角式阀门采用上下法兰加侧出法兰的连接结构，顶部法兰为大口径设计，适配垂直方向来流的管路对接，底部法兰用于固定安装或对接下游垂直管路，侧部法兰则连接水平走向的管路，三个法兰端面均设计了均匀分布的螺栓孔，螺栓孔的位置度公差控制在0.1mm以内，保证安装时螺栓能顺利穿入，法兰密封面采用凸面结构，配合耐油石棉橡胶垫或金属缠绕垫片就能实现可靠的静密封，避免带压介质从法兰结合面渗漏。

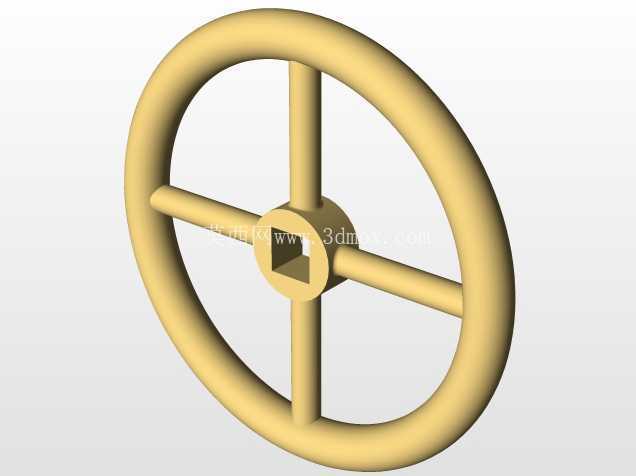

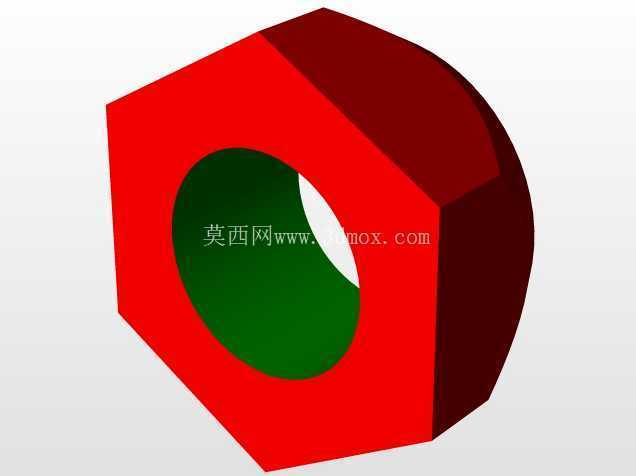

　　阀门的驱动部分采用轮辐式手轮结构，手轮直径经过扭矩核算，在公称压力1.6MPa的工况下，操作人员不需要借助加力杆就能完成阀门的全开与全关操作，手轮与阀杆之间通过键连接传递扭矩，阀杆采用梯形螺纹传动，螺纹副的配合间隙经过优化，既保证传动过程无卡滞，又能避免间隙过大导致的阀位窜动，阀杆伸出阀体的部位设置了填料密封结构，填料采用柔性石墨材质，通过压盖螺栓的预紧力实现阀杆动密封，即使在阀杆频繁升降调节的过程中，也能有效阻止介质沿阀杆间隙外漏。

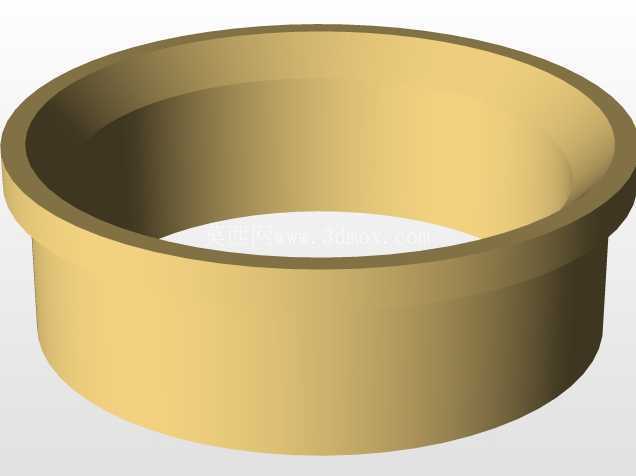

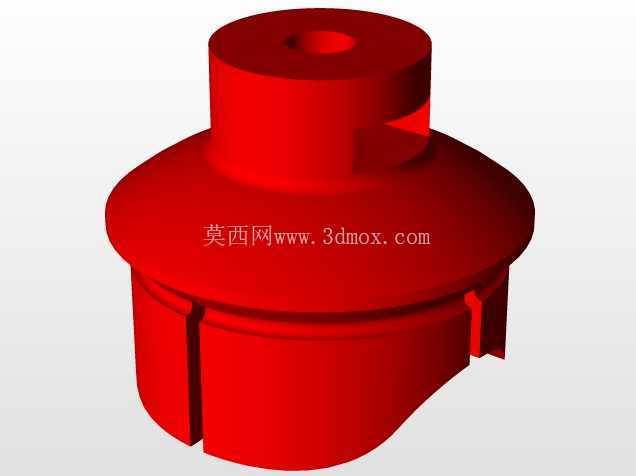

　　阀体内部的流道采用平滑圆弧过渡设计，相比直角突变的流道结构，能减少介质流经阀门时的局部阻力损失，降低管路系统的泵送能耗，阀瓣与阀座的密封面采用锥面配合结构，密封面堆焊硬质合金，硬度达到HRC40以上，能耐受介质中少量固体颗粒的冲刷，延长阀门的密封使用寿命，阀瓣的升降行程与手轮的旋转圈数做了对应匹配，操作人员可以通过手轮的旋转圈数直观判断阀门的开度，实现对管路流量的精准调节。从安装边界来看，这款阀门的侧部法兰端面到顶部法兰端面的垂直距离、侧部法兰端面到底部安装面的水平距离都经过紧凑化设计，在保证流道通径满足流量要求的前提下，尽可能缩小了安装占用空间，适合安装在管路布局紧凑、空间受限的设备夹层或管廊转角位置。

　　在实际选型应用中，这款阀门适用于水、蒸汽、油品等无强腐蚀性的介质工况，不适用于含有大量固体纤维或高粘度结晶介质的管路，因为这类介质容易卡在阀瓣与阀座的密封面之间，造成密封失效或阀门卡涩。建模过程中，对法兰螺栓的分布做了圆周阵列参数化设计，只要修改法兰通径和公称压力参数，就能自动调整螺栓孔的数量、直径和分布圆直径，阀杆的梯形螺纹采用真实螺旋扫描特征建模，而非简化的贴图示意，能直观展示螺纹副的配合关系，手轮的轮辐采用等强度梁结构设计，在保证手轮整体强度的前提下，减少了不必要的材料冗余，降低阀门的整体重量。阀体的壁厚根据公称压力和通径按照压力容器相关标准核算，不同部位的壁厚根据受力情况做了差异化设计，介质流道转弯处的壁厚适当加厚，承受介质压力的同时耐受介质长期冲刷，法兰与阀体连接的过渡位置采用圆角过渡，避免应力集中导致的阀体开裂风险。在管路系统装配时，这款阀门的安装方向需要注意介质流向，应当保证介质从阀体顶部法兰进入，从侧部法兰流出，这样介质压力会辅助阀瓣压紧阀座，提升密封性能，同时减少阀杆受到的介质轴向力，降低操作手轮时的扭矩。
