电液换向液压控制阀三维结构设计

项目分类:阀门 发布时间:2025-12-18 ID:1100688
  • 电液换向液压控制阀三维结构设计
  • 电液换向液压控制阀三维结构设计
  • 电液换向液压控制阀三维结构设计

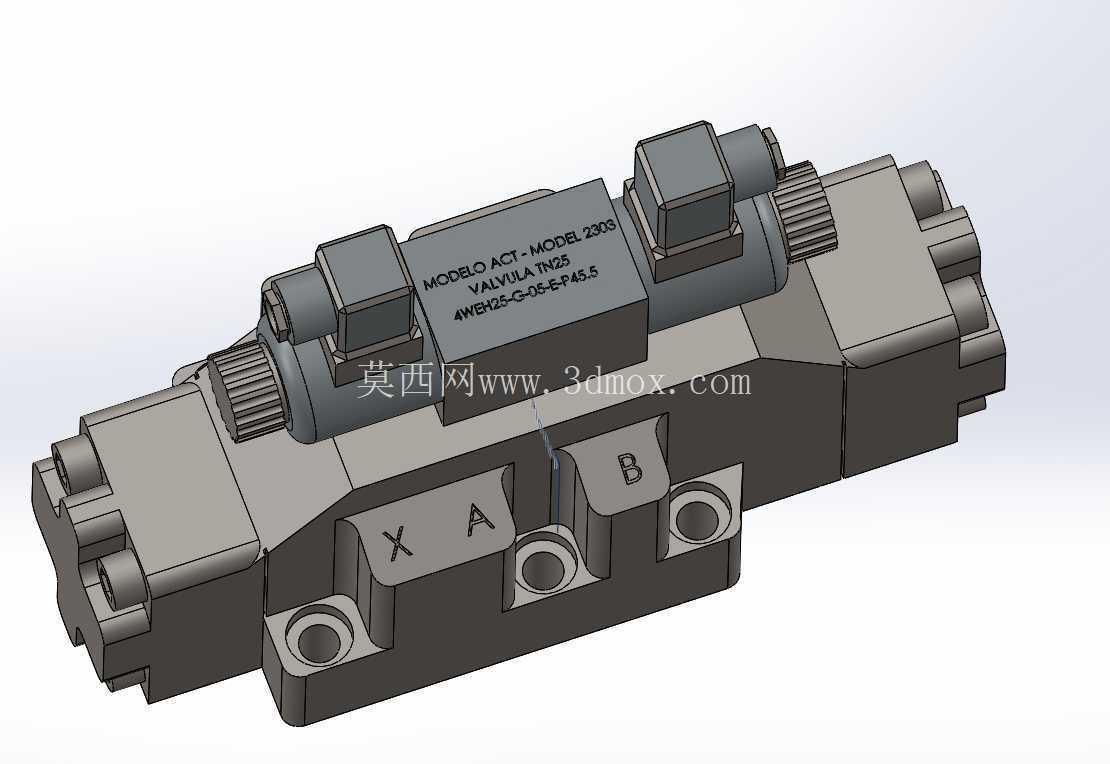

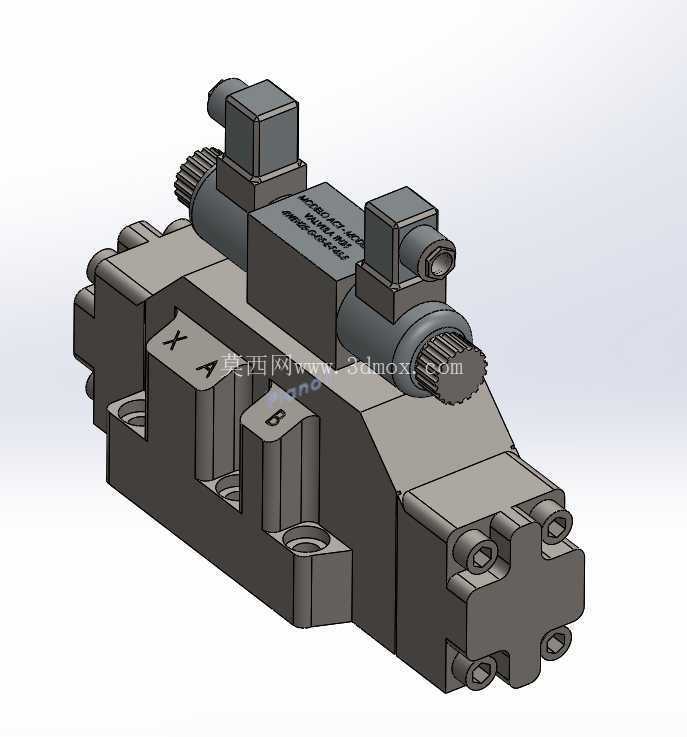

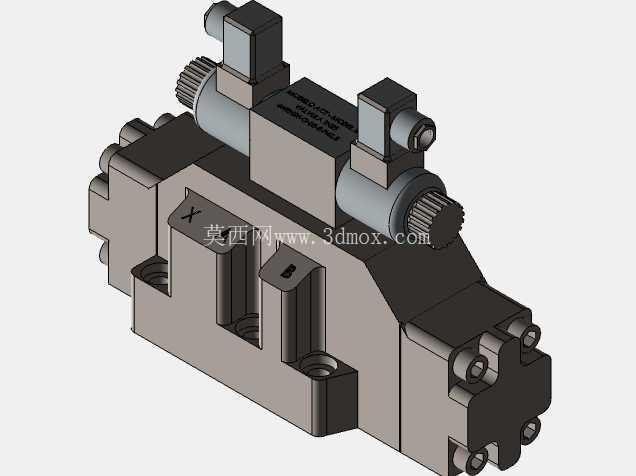

  在重型液压系统的回路搭建中,大流量工况下的方向切换一直是设计选型的核心难点,常规电磁换向阀受限于电磁铁推力,通径超过10mm后就很难稳定推动主阀芯完成换向动作,这时候就需要电液结构的换向阀作为核心控制元件,本次呈现的这款通径25的电液换向阀,就是针对中大流量液压回路设计的方向控制部件,常见于冶金设备液压站、大型注塑机锁模回路、工程机械上车液压系统、重型压机的动作控制单元这类需要大流量油液换向的场景。从结构设计逻辑来看,这款阀采用了先导式二级控制结构,上部两个并排布置的是两位四通或者三位四通的电磁先导阀,下部是通径25的主阀本体,先导阀的作用是通过小流量的控制油推动主阀芯两端的控制腔建立压差,依靠液压放大的推力驱动主阀芯完成换向,不需要电磁铁直接推动大直径的主阀芯,既解决了大推力需求的问题,也能保证换向过程的平稳性,避免大流量工况下换向冲击造成的管路振动和元件损坏。

  主阀本体采用了块状叠加式的结构设计,底部的安装面符合标准液压阀的安装尺寸规范,预留了四个贯通的安装螺栓孔,安装时可以直接通过螺栓固定在液压阀块或者集成油路板上,不需要额外设计转接法兰,安装面的油口位置严格对应通径25换向阀的油道布局,进油口、回油口以及两个工作油口的通流截面经过流道优化,减少油液在阀内的转向压降,降低系统的发热损耗。主阀芯的结构根据中位机能的不同可以做对应调整,从模型的结构来看,这款阀的阀芯可以适配不同的中位卸荷或者保压需求,两端的弹簧腔设置了单独的泄油通道,既可以选择内泄也可以外接外泄油口,适配不同背压的回油工况,避免回油背压过高导致阀芯换向卡滞。

  先导阀部分采用了湿式电磁铁结构,电磁铁的衔铁浸泡在油液里,既可以起到润滑缓冲的作用,也能降低换向时的撞击噪音,电磁铁的接线端预留了标准的接线插头位置,防护等级可以满足工业现场的油污、粉尘环境使用要求,先导阀和主阀之间的连接面设置了密封槽,安装O型密封圈后可以避免控制油的内泄漏,保证控制压力的稳定建立。在实际选型应用中,这款阀的安装边界需要重点关注,主阀本体的宽度、高度以及先导阀向外伸出的长度都需要在阀组设计时预留足够的安装空间,尤其是两端电磁铁的接线空间,不能和周边的阀件、管路产生干涉,主阀底部安装面的平面度需要控制在0.01mm以内,表面粗糙度不高于Ra1.6,避免安装后出现阀件变形导致阀芯卡滞,或者结合面渗油的问题。

  控制油的供油方式可以选择内部供油或者外部供油,当系统主压力低于最低控制压力时,就需要采用外部单独的控制油源,保证先导控制压力足够推动主阀芯动作,避免出现换向不到位的情况。从建模的细节来看,这款模型还原了阀件上的所有安装特征,包括主阀两端的调节螺栓位置——这部分螺栓是用来调节主阀芯的换向行程,从而微调阀口的开度,控制通过阀口的流量,实现执行元件的换向速度调节;主阀侧面的工艺堵头、油口的加工倒角、密封槽的尺寸都按照实际加工要求做了还原,能够直接用于液压站的三维布局设计、管路干涉检查,也可以作为液压教学的演示模型,帮助设计人员理解电液换向阀的内部结构和工作原理。在液压系统的调试过程中,这类阀件的常见故障点主要集中在控制压力不足导致的换向失败、油液污染导致的阀芯卡滞、密封件老化导致的内外泄漏,在结构设计时就需要考虑油液过滤精度的要求,通常这类阀要求系统过滤精度不低于25μm,避免杂质进入阀芯配合间隙造成卡阀,同时在泄油管路的设计上要保证泄油口直接接回油箱,不要和主回油管共用高背压的管路,避免弹簧腔背压过高影响换向可靠性。
