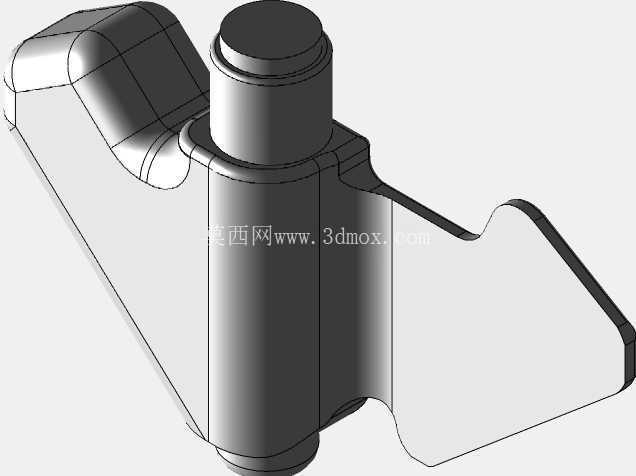

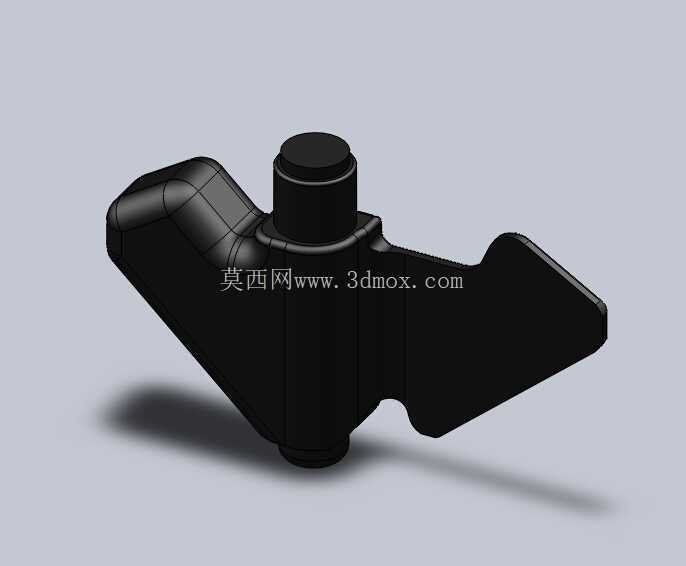

PFM-1反步兵地雷结构三维数模

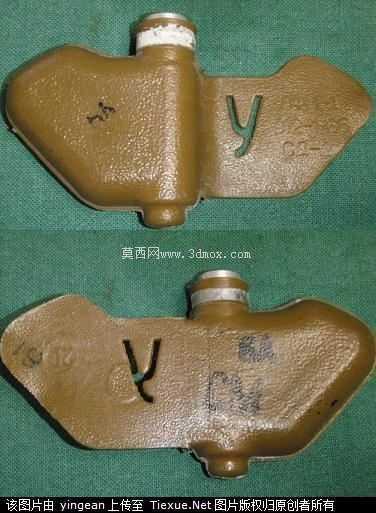

本次建模的PFM-1型反步兵地雷，属于单兵布设的面杀伤弹药，核心应用场景为前沿阵地防御、区域封控、迟滞敌方步兵分队机动，在边境防御、阵地阻滞作战场景中，可通过人工、火箭布雷等方式快速撒布，形成大面积雷场，迫使敌方步兵改变行进路线、降低推进速度，同时对敌方人员造成有效杀伤，削弱其作战能力。

从结构设计逻辑来看，该型地雷采用了翼面式布局，整体外形参考了仿生翼面设计，两个对称布置的翼片在撒布过程中可起到稳定姿态的作用，保证地雷落地后引信处于待发状态，避免落地姿态异常导致的失效问题。整体结构分为引信安全组件、装药本体、稳定翼面三个核心部分，其中引信部分设置了保险夹、待发拨片两个安全机构，保险夹在储存、运输、布设前全程锁定击发机构，避免意外触发；待发拨片在布设完成后自动弹起，解除击发机构的第一道保险，当受到超过阈值的外部压力时即可触发引信，完成击发动作。头帽与压环作为引信的外部承压结构，采用薄壁结构设计，既可以保证外部压力能够有效传递到击发机构，又能在日常储存过程中保护内部击针、火帽等精密组件不受外力损坏。

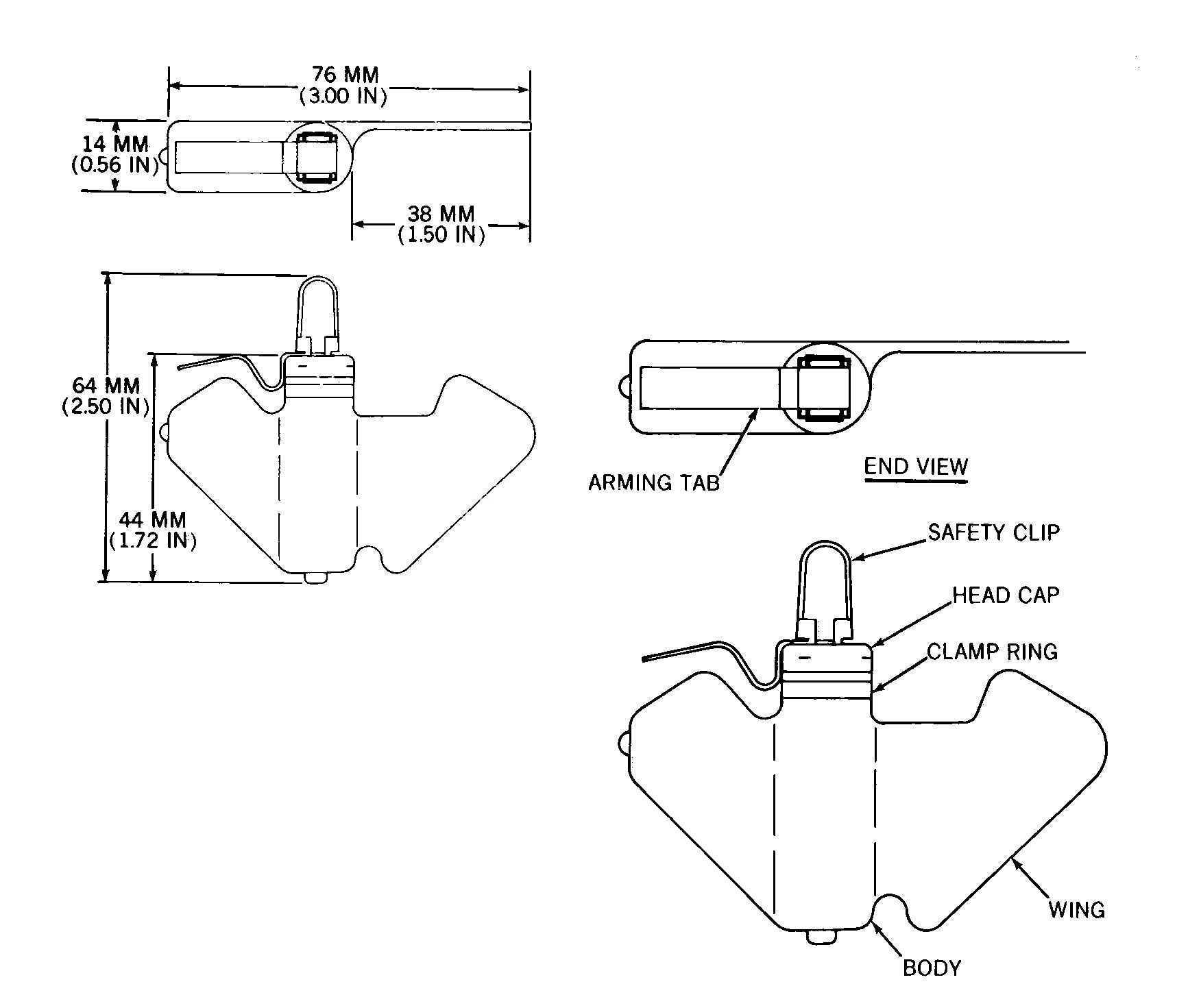

尺寸设计上，该型地雷严格遵循单兵携行、快速撒布的需求，整体长度控制在76mm，其中引信段长度为38mm，翼面展开后整体宽度为172mm，本体高度为64mm，引信段直径为14mm，整体重量控制在极低水平，单枚重量不足百克，单兵单次可携带数十枚，无需专用布雷工具即可完成大面积布设。翼面采用薄壳式结构设计，在保证落地后姿态稳定的同时，不会额外增加整体重量，同时翼面的曲面设计经过空气动力学优化，从空中撒布时下落速度稳定，不会出现翻滚、偏移过大的问题，保证雷场布设密度符合战术要求。

从结构设计的细节来看，该型地雷的引信触发阈值经过严格标定，仅对人员踩踏产生的压力敏感，对落叶覆盖、雨水冲刷、小型动物触碰等低载荷作用不会触发，既保证了作战时的杀伤有效性，又避免了非目标触发导致的雷场提前失效。装药部分采用塑性装药设计，外壳为薄壁塑料材质，爆炸后产生的破片数量少但杀伤范围可控，主要以爆炸冲击波实现杀伤效果，同时塑料外壳不会产生金属破片，降低了战后扫雷的金属探测难度？不对，实际上该型地雷外壳为塑料，金属含量极低，常规金属探雷器难以探测，这也是其结构设计上的特点，刻意降低金属占比，提升雷场的隐蔽性。

在三维建模过程中，需要重点关注引信部分的装配关系，保险夹与击针的锁定间隙、待发拨片的转动行程、压环的承压变形量都需要严格按照尺寸公差进行建模，保证虚拟装配时各部件的运动逻辑符合实际工作状态：储存状态下保险夹插入头帽与压环之间的卡槽，锁定击针位置，待发拨片处于收回状态；布设时拔出保险夹，待发拨片在弹簧作用下弹起，此时击针处于待发位置，当外部压力作用在头帽上时，头帽向下位移推动击针克服弹簧阻力击发火帽，进而引爆主装药。翼面与本体的连接采用一体化注塑成型的结构设计，建模时需要保证翼面与本体的过渡圆角平滑，避免应力集中导致的储存过程中翼面断裂问题，同时翼面的厚度均匀，保证注塑成型时不会出现缩痕、缺料等工艺缺陷。

安装边界方面，该型地雷无需专用安装基座，布设时直接撒布在地面即可，翼面的曲面造型可以适应草地、沙地、碎石地等多种地形，落地后翼面与地面贴合，不会轻易被风吹动或被水流冲走，在-40℃到50℃的环境温度范围内均可正常工作，结构件的材料选用耐高低温的工程塑料，橡胶密封件保证引信内部在潮湿、淋雨环境下不会受潮失效，整体环境适应性满足全球大部分区域的作战使用需求。

从结构设计的合理性来看，该型地雷没有复杂的传动机构，全部零部件数量不足20个，生产工艺简单，适合大规模批量制造，成本极低，可在短时间内生产数十万枚用于大面积布雷作业，同时整体结构可靠性高，储存寿命可达十年以上，无需日常维护即可随时投入使用，非常适合战时快速动员生产。建模时需要注意各部件的壁厚均匀性，引信段的壁厚控制在1mm左右，既保证结构强度，又能控制整体重量，翼面的壁厚从根部到端部逐渐减薄，在保证翼面刚度的同时进一步降低重量，优化撒布时的空气动力学性能。
