带轮式古炮结构三维数模设计

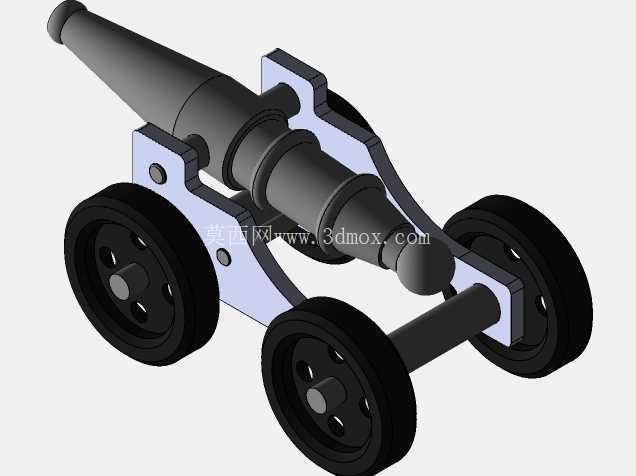

　　本次呈现的带轮式古炮结构，核心参考近代前膛加农炮的经典构型完成全参数化建模，整体结构拆分炮管、轮式炮架、轮组、连接轴四大核心模块，所有配合面均按照实际装配逻辑预留公差间隙，可直接用于结构验证、3D打印样件制作或者文创展品的结构开发。从实际应用场景来看，这类古炮结构目前主要应用在三类场景：一是历史主题展馆的等比例缩放展品制作，二是仿古军事文创周边的结构设计参考，三是古代兵器复原研究的结构验证载体，部分影视道具制作团队也会参考这类结构制作可动的仿真道具。

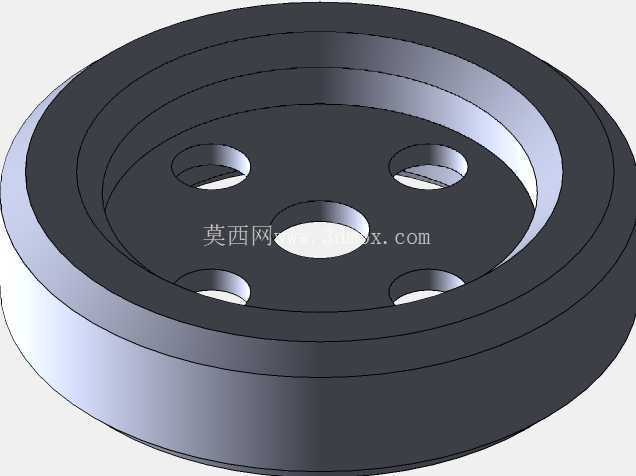

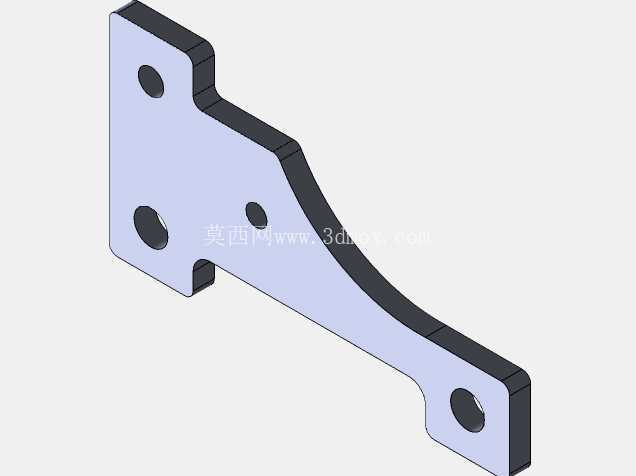

　　从功能特性来看，该结构完整还原了轮式古炮的核心运动逻辑：四个实心轮通过轮轴与炮架侧板连接，可实现整体结构的平地推移，炮管通过前后两处抱箍与炮架侧板固定，炮尾位置预留了炮尾挡块的安装位，可承受发射状态下的后坐力传导，轮组的轮毂位置设计了轴套配合结构，避免轮体转动时与轴体直接干摩擦，提升结构反复运动的耐用性。设计思路上，建模过程优先还原古炮的实际受力逻辑，而非单纯复刻外形：炮管采用前细后粗的锥度结构，既符合历史上炮管承压的壁厚设计逻辑，也在视觉上还原古炮的厚重质感；炮架侧板采用折弯式的异型轮廓，上部的弧形缺口刚好承托炮管的圆柱面，下部的平直段用于固定轮轴，前后两端的延伸结构既可以作为推移时的握持位，也能在火炮放置时起到支撑防倾的作用；轮体采用厚壁实心轮结构，轮毂位置做了凸起加强，轮面均匀分布四个减重孔，在不降低结构强度的前提下减少整体重量，同时还原古木轮的外观特征。

　　从外形尺寸与安装边界来看，该结构整体长宽高比例按照1:10缩放的话，整体长度约280mm，宽度约130mm，高度约120mm，炮管内径与外径的比例按照1:3设置，保证炮管结构的视觉厚重感；所有连接位置均采用标准圆柱销配合，炮架侧板之间的连接轴直径与轮体内径的配合公差取H7/g6，既保证转动顺畅，也不会出现过大的晃动间隙；炮管与抱箍的配合采用过盈定位，不需要额外紧固件即可实现炮管的固定，若用于动态展示场景，也可在抱箍位置加装紧定螺钉提升连接可靠性。

　　需要注意的是，该结构仅用于民用文创、展品、教具类场景的结构参考，不具备实际发射功能，所有壁厚与结构强度均按照静态展示、低速推移的使用场景设计，若要制作大尺寸展示件，需要根据实际缩放比例调整炮架侧板的厚度与轮轴的直径，避免结构受力变形。建模过程中所有特征均采用参数化草图驱动，修改炮管长度、轮径、炮架宽度等核心尺寸时，可直接通过修改草图参数实现整体结构的联动调整，不需要重新绘制特征，方便不同比例、不同尺寸需求的快速改型。轮组与轴的配合位置预留了0.2mm的间隙，若用于3D打印制作，可根据打印材料的收缩率适当调整间隙值，避免打印后出现轮体卡滞的问题；炮架侧板的轮廓做了1mm的圆角过渡，既避免锐边造成的划伤风险，也还原了古炮木质炮架的打磨倒角特征。
