深空探测水手4号探测器结构设计

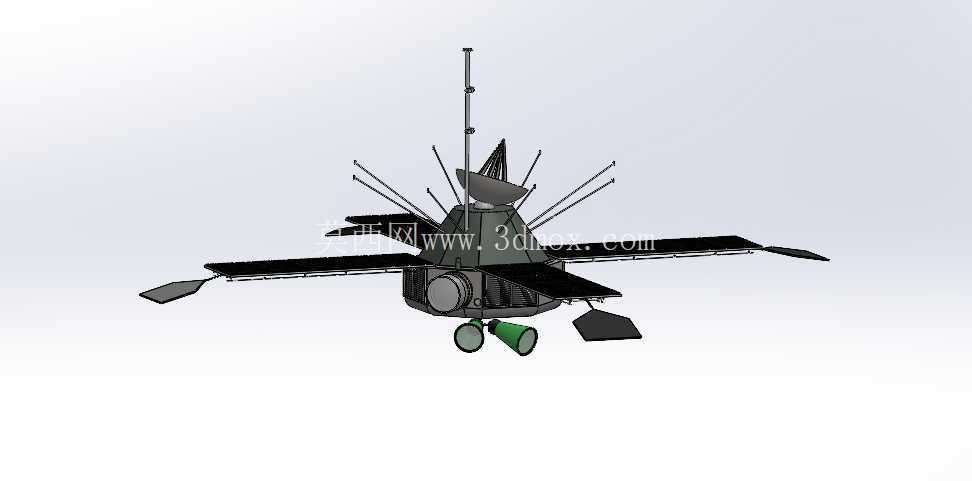

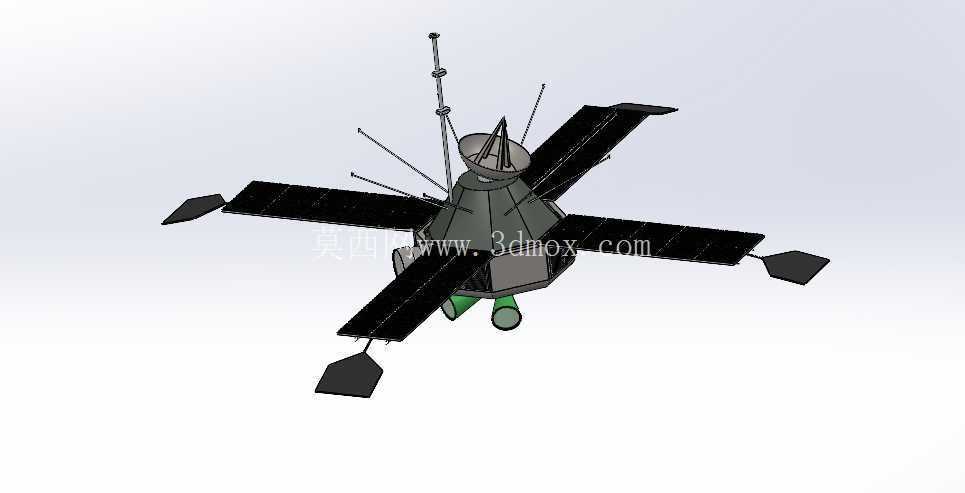

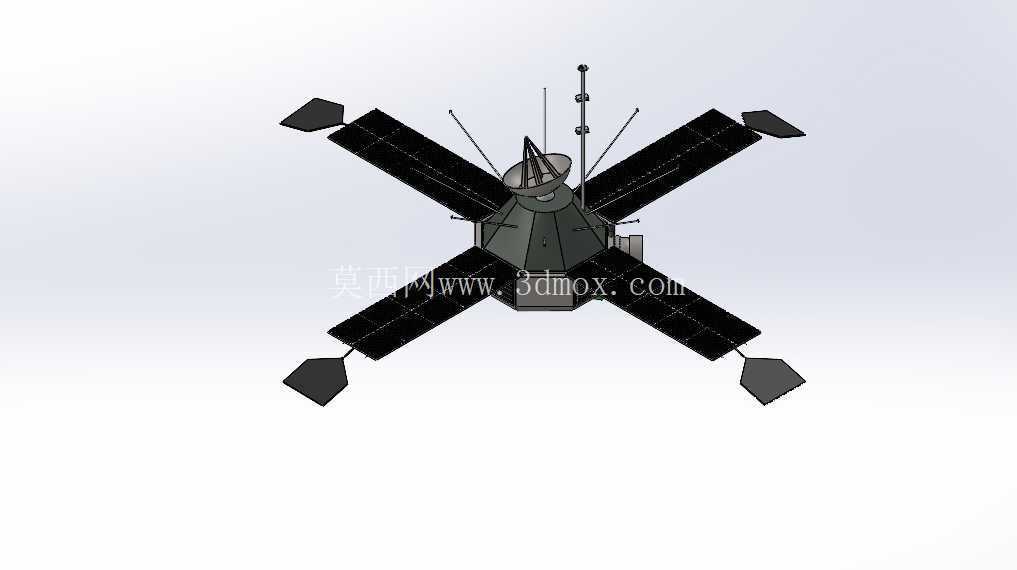

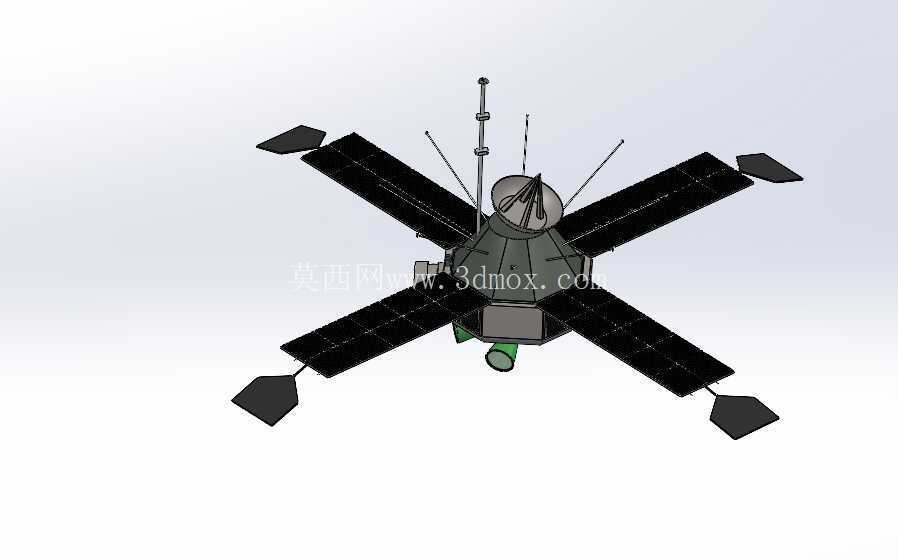

　　这款深空探测飞行器的三维结构设计，围绕行星际飞掠探测的核心任务需求展开，整体构型充分考虑了深空环境下的能源供给、通信链路稳定、载荷安装空间等工程实际约束。主体舱段采用多面棱台构型，这种结构形式一方面可以在有限的运载火箭整流罩包络尺寸内，最大化利用内部舱容，排布星载计算机、姿控飞轮、通信转发器、科学探测载荷等核心设备，另一方面多面的舱壁结构可以为不同朝向的敏感器、温控涂层提供安装基准，减少结构附加件的使用，降低整体结构重量。

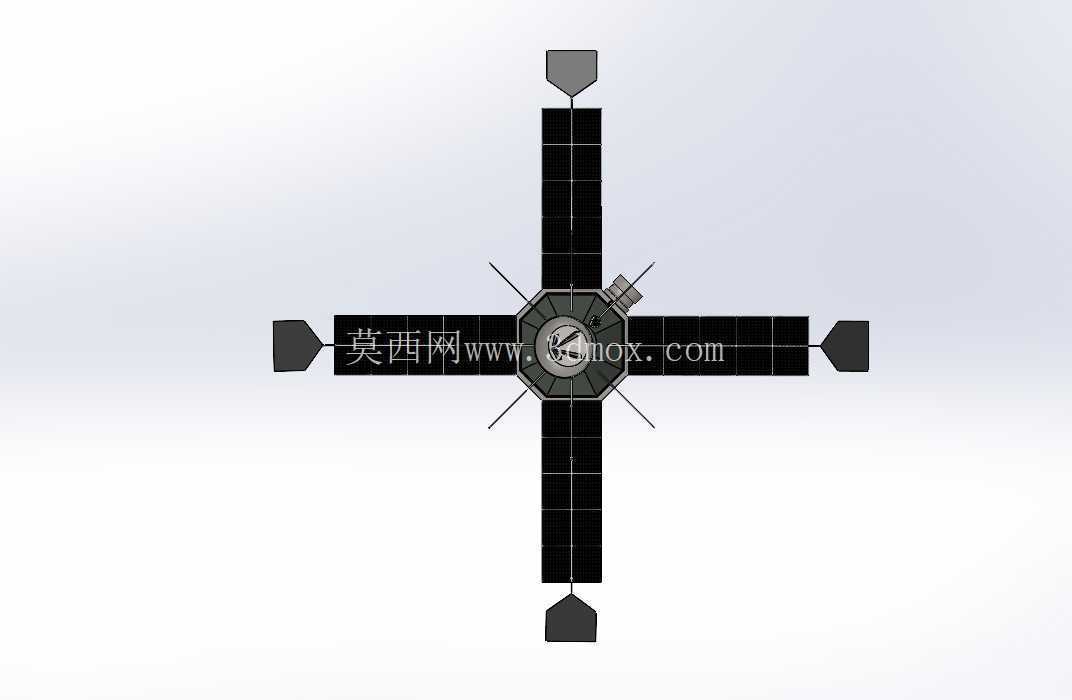

　　四组太阳能帆板采用十字对称伸展式布局，单块帆板为矩形结构，末端设置有小型配重块，用于调整整星的转动惯量，保证姿控系统的控制精度，帆板与主体舱段通过铰接式连接结构相连，在发射阶段可折叠收拢贴合在舱段侧壁，入轨后通过解锁机构展开至工作位置，展开后帆板的有效受光面积可以满足火星轨道附近太阳辐照强度下的整星供电需求，帆板基板采用蜂窝夹层结构设计，在保证结构刚度的前提下尽可能降低结构质量，承受发射阶段的过载与振动载荷。

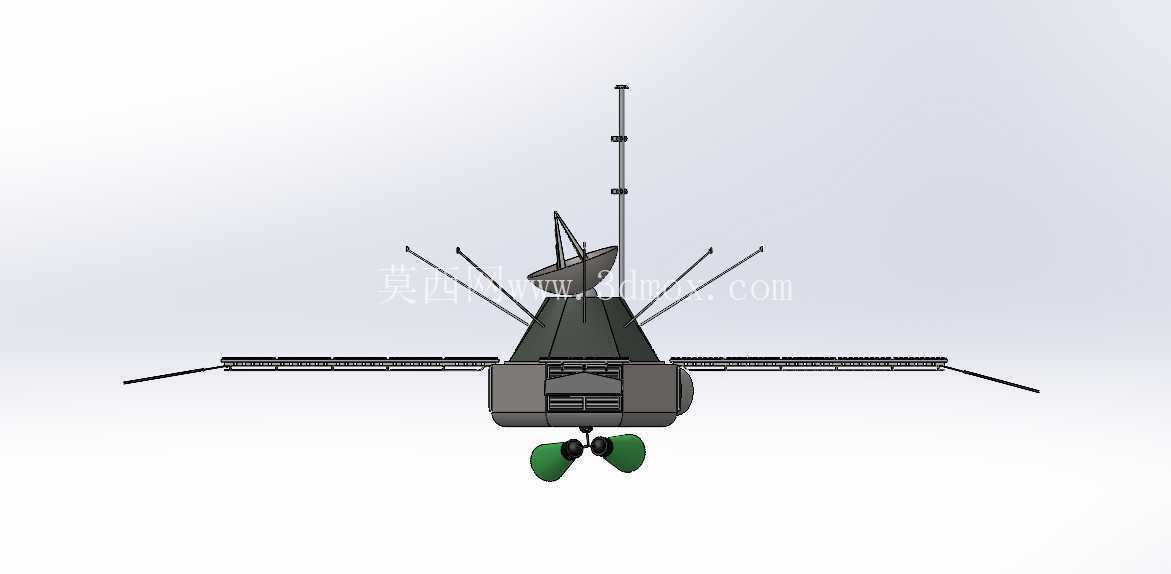

　　舱段顶部设置有高增益抛物面通信天线，搭配多根全向低增益通信天线，高增益天线用于行星际距离下的高速数据回传，通过两轴转动机构调整指向，始终对准地球方向，低增益天线则用于探测器入轨初期、姿态调整阶段的全向通信覆盖，保证任何姿态下都能建立基础通信链路。天线旁侧设置的细长杆状结构为磁强计伸杆，将磁强计探头远离星体本体的铁磁部件，避免星体自身磁场干扰空间磁场探测精度。舱段底部设置的光学探测窗口对应星载的光学相机载荷，窗口采用高透光率的石英玻璃材料，通过密封法兰与舱体结构连接，保证舱内的压力与温度环境稳定，同时满足光学成像的光路无遮挡要求。

　　整星的结构设计充分考虑了深空飞行的热控需求，不同朝向的舱体外表面根据受晒情况分别铺设高发射率热控涂层与多层隔热组件，帆板背面也设置有热辐射面，将星载设备工作产生的多余热量辐射到外太空环境中，保证各设备工作在允许的温度范围内。结构的连接节点全部采用冗余设计，关键承力部位使用钛合金紧固件，在承受发射阶段的冲击、振动、过载载荷的同时，适应深空环境下的极端温度交变，避免结构松动或失效。各帆板的展开机构采用弹簧驱动+阻尼缓冲的设计，保证展开过程的冲击载荷不会损坏星载精密设备，展开到位后通过锁止机构实现刚性固定，保证帆板在整个任务周期内的位置精度，不会因为姿控过程的姿态调整产生晃动，影响供电效率与整星姿态稳定性。整星的质心设计严格控制在纵轴中心位置，四组帆板的重量对称度控制在极小的公差范围内，避免入轨后产生额外的姿控干扰力矩，降低姿控系统的燃料消耗，延长探测器的在轨工作寿命。
