5mm*15mm小型电源配套开关盒结构设计

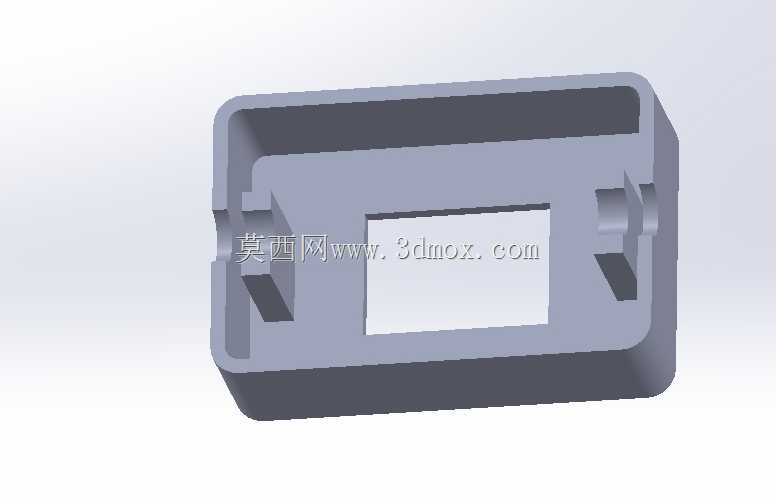

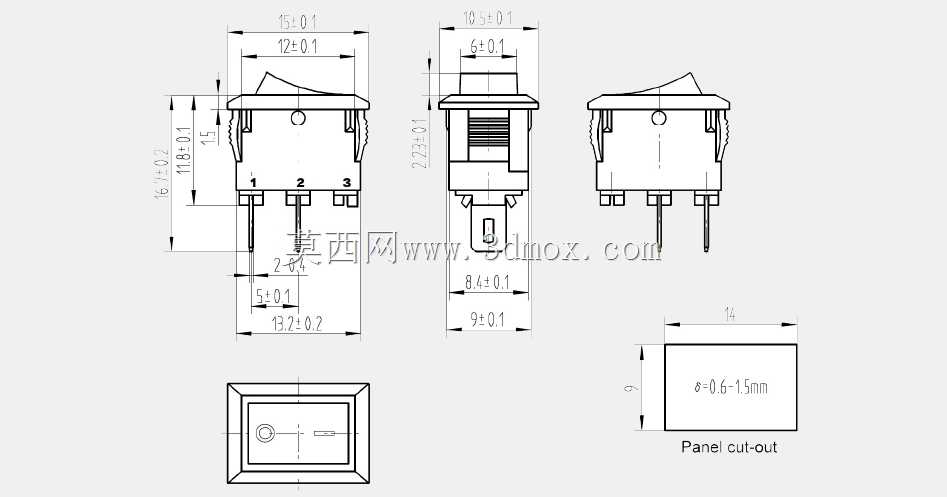

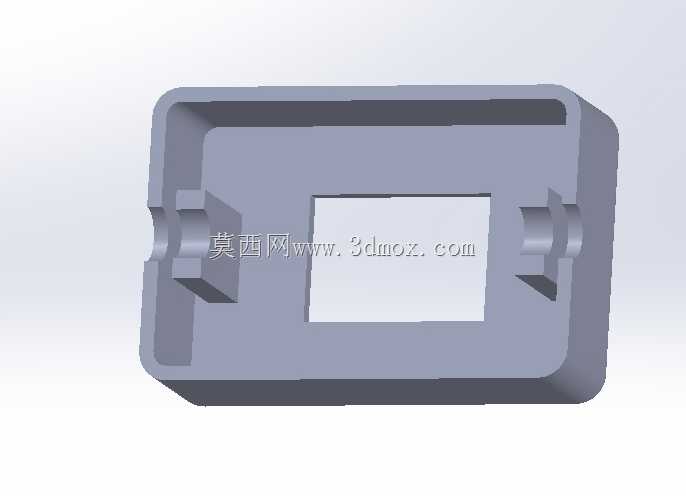

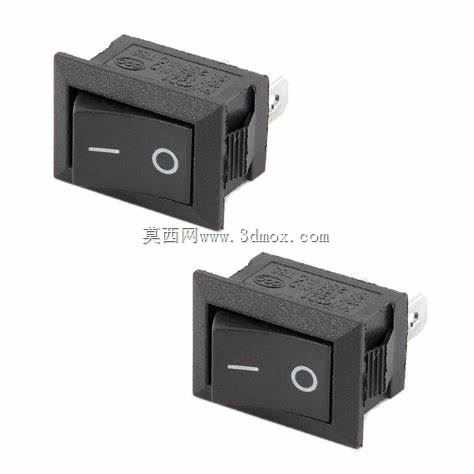

　　在小功率电源类产品的配套结构设计中，这类适配5mm15mm规格开关的小型盒体，是低压配电末端、小型电子设备电源通断控制场景里的常用结构件，常配套小型电源变压器、低压整流模块使用，覆盖桌面小型供电模块、实验台临时供电回路、DIY电子装置电源控制等多个实际应用场景，承担开关元件防护、接线端隔离、安装定位的核心作用。从实际使用需求出发，这类小型开关盒的设计首先要匹配对应规格开关的安装边界，盒体顶部预留的方形开槽完全贴合目标开关的外形尺寸，开槽内部设置的定位凸台与卡扣结构，能够让开关推入后直接卡紧固定，不需要额外打胶或者螺丝紧固，既减少装配工序，也避免后期开关松动移位导致的通断操作失效。

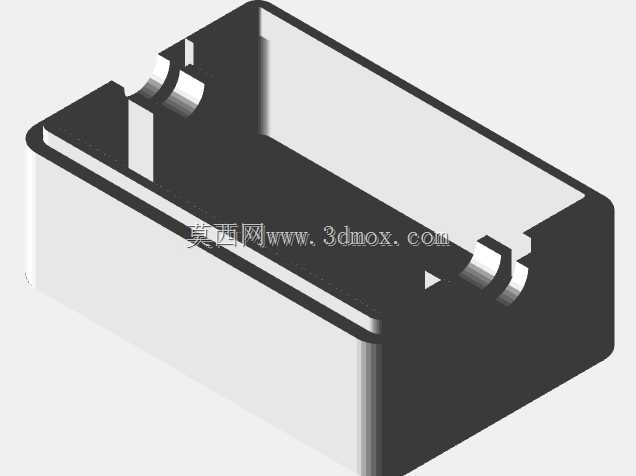

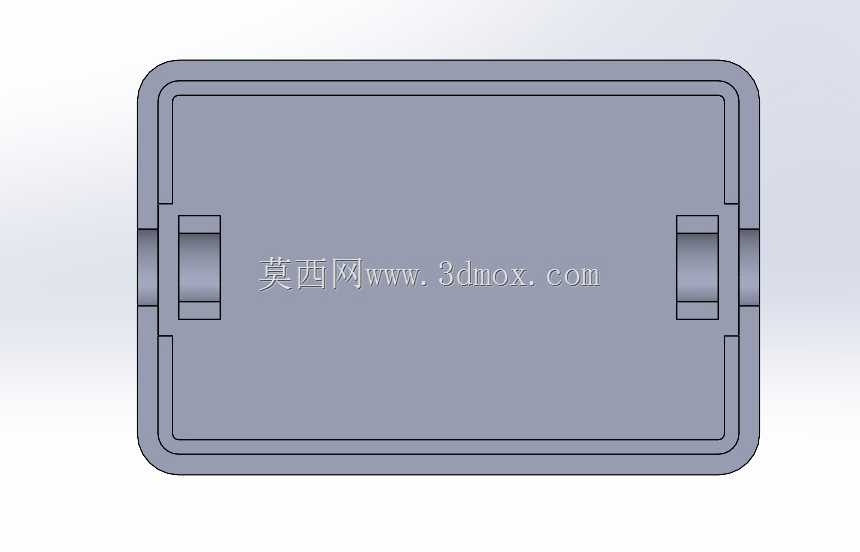

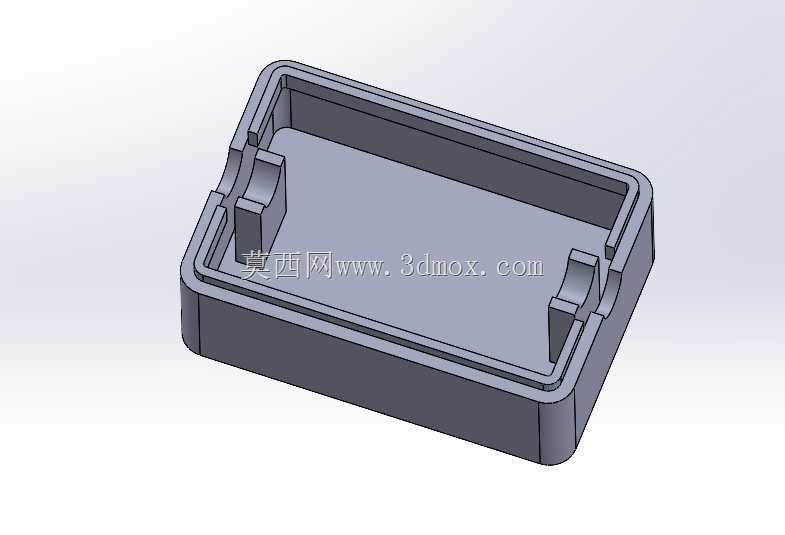

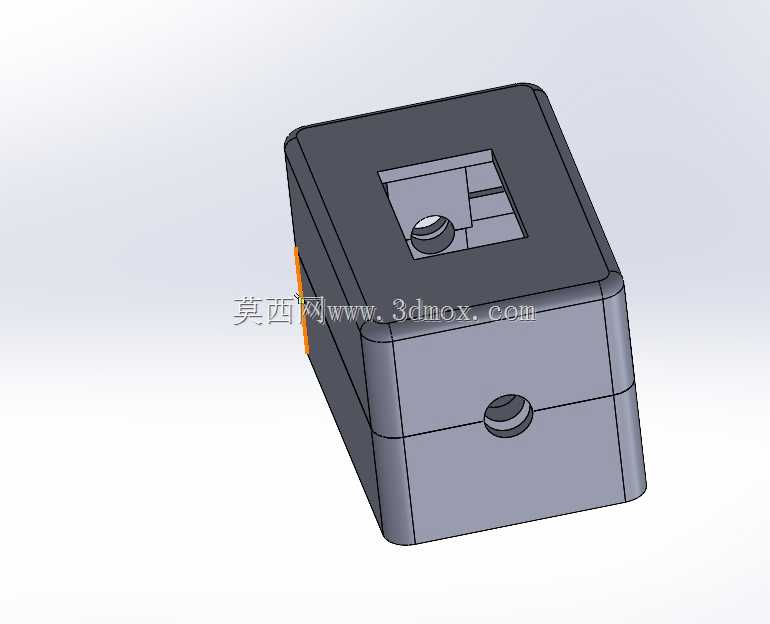

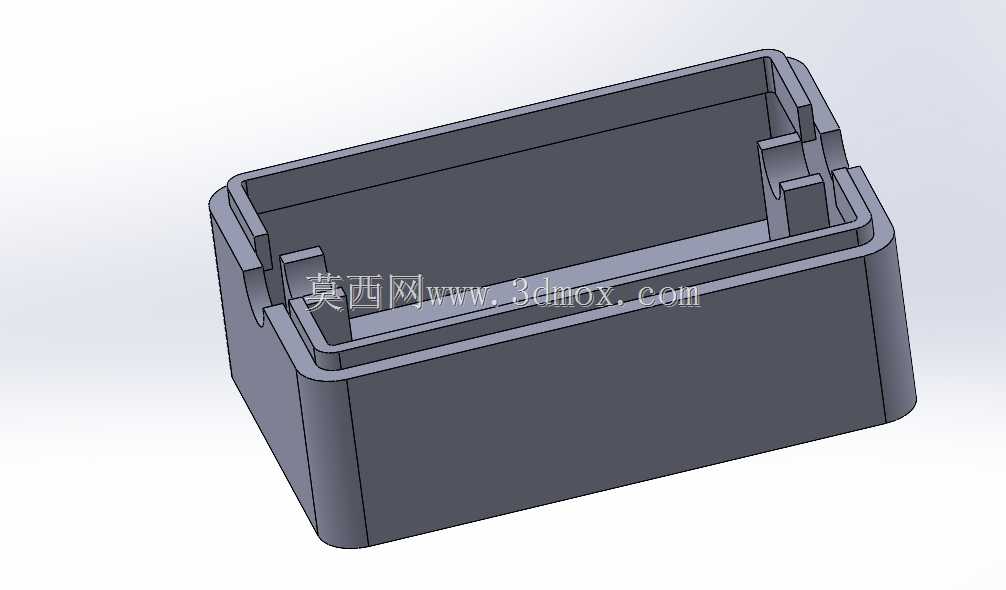

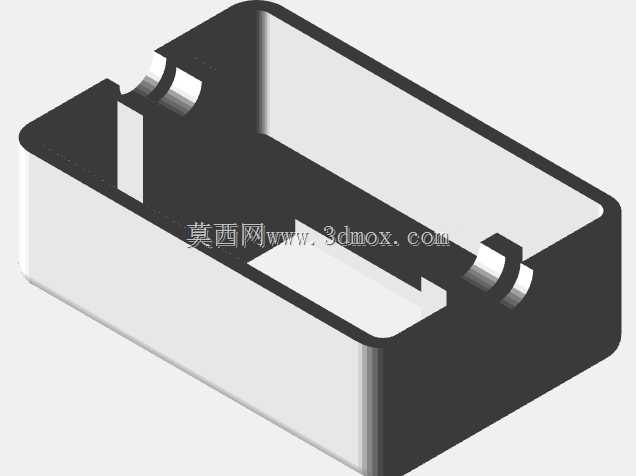

　　盒体侧面预留的圆形穿线孔，是按照常规低压电子线的线径范围设计的，能够容纳2-3根0.5-1平方毫米的导线穿入，孔位边缘做了圆角过渡处理，避免穿线时割破导线绝缘层造成短路隐患，同时孔位位置避开了盒内开关的接线端子区域，穿线后导线不会与开关操作机构产生干涉，保证开关拨动手感顺畅无卡滞。盒体采用上下扣合的分体式结构，上下两部分的结合面做了止口设计，扣合后配合间隙控制在0.1mm以内，既可以阻挡日常使用中的灰尘、少量溅水进入盒内接触带电部件，也不需要额外设置螺丝柱就能实现扣合后的紧密配合，后期如果需要检修更换开关，直接撬开扣合边即可拆开盒体，维护操作十分便捷。

　　外形尺寸上严格控制在适配5mm15mm开关的最小边界，整体呈方正的小方块造型，边角做了R2的圆角处理，既避免尖锐边角划伤操作人员，也能在紧凑的设备安装空间内减少与周边元器件的干涉，不管是粘装在小型电源模块的外壳侧面，还是通过侧面预留的固定位用微型螺丝固定在设备内部的安装板上，都不会占用过多的内部空间。从结构强度角度考虑，盒体壁厚设置为1.2mm，既能够满足日常按压开关时的受力需求，不会因为频繁按动开关导致盒体变形开裂，也不会因为壁厚过大造成材料浪费，对于3D打印制作场景来说，这个壁厚参数也适配绝大多数FDM和光固化3D打印机的最小打印壁厚要求，不需要额外添加支撑结构就能直接打印成型，打印完成后去除少量毛边即可直接装配使用。

　　在实际选型适配时，需要注意盒内的接线空间预留，这类小型开关盒的内部净空刚好能够容纳开关本体加上接线后的端子部分，接线时需要将导线端子压接牢固，避免裸露的铜线部分超出开关本体范围，防止扣合盒体时导线被夹破造成短路。另外盒体顶部的开关操作孔位与开关的操作拨杆位置完全对中，装配完成后拨杆能够在孔位内自由活动，全行程范围内不会与孔壁产生摩擦，保证开关通断操作的手感清晰，不会出现拨到一半卡滞的情况。对于小批量定制化的电子装置来说，这类标准化尺寸的小型开关盒能够大幅缩短结构设计周期，不需要从零开始设计开关防护结构，直接根据自身设备的安装位置微调固定位即可投入使用，不管是用于学生电子设计竞赛的作品制作，还是小型电子设备的样机试制，都能很好地满足使用需求，同时紧凑的外形也能让设备整体外观更加整洁，避免开关和接线裸露带来的安全隐患与外观杂乱问题。
