OTR-R300飞毛腿导弹运输发射车结构

该模型还原的是OTR-R300飞毛腿战术导弹配套的轮式运输起竖发射车，这类装备属于陆军远程火力投送体系的核心机动载具，主要承担战术弹道导弹的野战机动、阵地快速转移、发射前起竖瞄准、发射后快速撤收的全流程作业任务，可在无预设硬化路面的野战环境下完成部署，规避敌方反火力打击，提升战术导弹的战场生存能力。

从结构设计逻辑来看，整套系统分为重型越野底盘与导弹发射上装两大模块，底盘采用8×8全轮驱动布局，匹配大直径深花纹越野轮胎，单胎承载能力适配满载状态下导弹、起竖机构、发射装置、车载辅助系统的总重量，最小离地间隙满足丘陵、土路、浅滩等复杂非铺装路面的通行要求，接近角与离去角经过针对性设计，可翻越一定高度的垂直障碍与壕沟，适配野战环境下的快速转场需求。驾驶室采用装甲化密封设计，可容纳驾乘人员与发射操作岗位，车窗具备防弹防护能力，车头设置有防撞保险杠与外置照明、信号装置，车顶预留通信天线安装位，可接入作战指挥通信网络，接收发射指令与目标参数。

上装部分核心为导弹起竖发射架，配套液压起竖机构，可在作业状态下将箱装/裸弹状态的导弹从水平运输姿态起竖至垂直发射角度，起竖过程的液压回路设置有双向锁止机构，可在任意角度保持姿态稳定，避免起竖过程中出现载荷偏移引发的安全风险。发射架两侧设置有导弹支撑与固定装置，在运输状态下可将导弹牢牢锁定在底盘纵梁上方，避免越野机动过程中的颠簸振动对弹体结构造成损伤，固定装置采用快拆结构，可在发射准备阶段快速解锁，配合起竖机构完成发射准备。底盘尾部设置有液压驻锄装置，在发射作业时可伸出支撑于地面，将导弹发射时的巨大后坐力直接传导至地面，避免发射瞬间的冲击力损坏底盘悬挂与行走机构，驻锄的支撑面积经过载荷计算，可在松软土质地面提供足够的支撑反力，防止发射时车体出现沉降或位移。

从安装边界来看，整车长度匹配导弹弹体长度与底盘轴距的叠加尺寸，宽度控制在公路运输允许的通行范围内，高度满足铁路运输、涵洞通行的限界要求，可实现公路、铁路多方式快速投送。车载辅助系统包含发射控制单元、电源模块、通信终端、方位瞄准装置，全部集成于底盘上装的舱室内，无需额外配套辅助车辆即可独立完成单台发射车的发射作业，整套系统的模块化设计也便于日常维护与战损抢修，各功能舱室均设置有检修舱门，可在野战条件下快速更换故障模块。

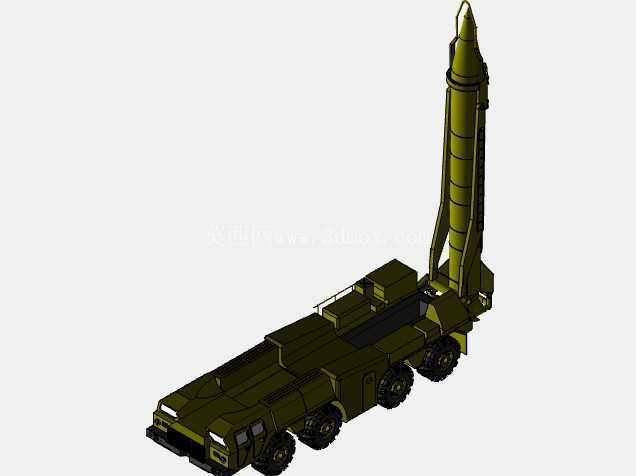

建模过程中重点还原了行走机构的悬挂结构、轮胎的胎纹细节、驾驶室的外装附件、起竖架的液压管路布局、弹体的外部结构特征，各部件的装配关系完全参照实车的连接逻辑，可用于军用装备结构教学、作战场景仿真演示、装备展示类项目的素材使用，结构细节可支撑不同角度的渲染展示与结构拆解演示需求。
