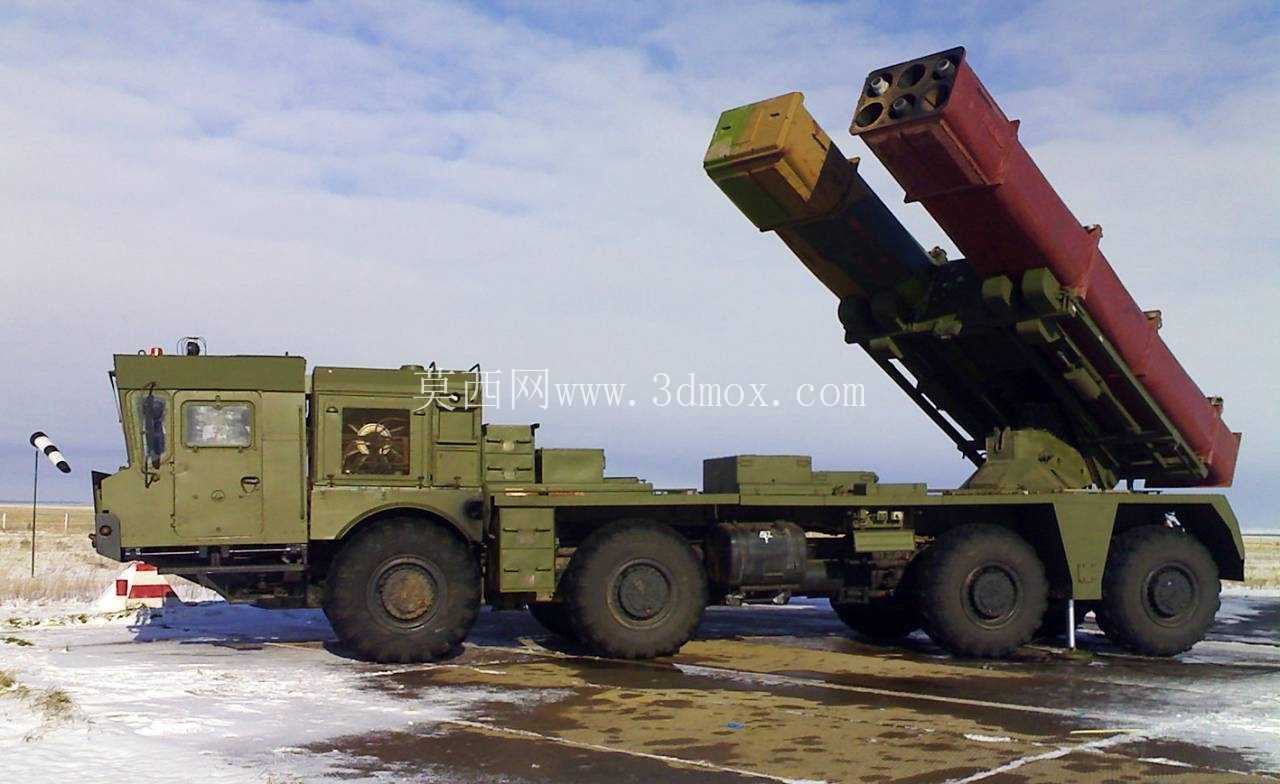

9A53龙卷风C多管火箭炮运载发射平台

　　该模型还原的是轮式自行多管火箭炮系统的运载发射一体化平台，整体采用8×8重型越野卡车底盘作为承载基体，底盘轴距按照实车1:1复刻，整车总长度控制在12米级，宽度不超过2.8米，满足公路、铁路运输的装卸载边界要求，整车高度在行军状态下低于3.2米，可顺利通过常规桥梁、涵洞与隧道限界。底盘部分采用独立悬架配合大直径越野轮胎，单胎承载能力达到5吨级，能够适应冻土、泥泞、沙地等多种非铺装路面通行需求，最小离地间隙控制在400mm以上，接近角与离去角均满足军用越野车辆的通行标准，可在无道路依托的野战环境下快速机动。

　　上装部分为模块化定向器发射装置，采用两排并列的发射箱结构，定向器组通过回转支撑结构与底盘副车架连接，俯仰角调节范围覆盖0度到65度，水平射界覆盖车体左右各30度范围，无需额外架设助锄即可完成小射角射击准备，大幅缩短阵地停留时间。发射箱采用模块化储运发射一体化设计，每个发射箱内集成多根定向管，定向管内壁加工有螺旋导槽，发射时可赋予火箭弹初始旋转速度，提升飞行稳定性，发射箱与回转平台之间采用快速锁止机构连接，可在野战条件下完成整体吊装更换，缩短再装填时间。

　　驾驶室采用装甲钢焊接结构，风挡配备可翻折的装甲防护板，驾驶室顶部预留有武器站安装接口，车内集成有火控终端、通信设备与导航定位装置，可在行进间接收目标参数，完成射击诸元解算，停车后可在3分钟内完成射击准备。底盘副车架与主车架之间采用缓冲连接结构，能够吸收发射时产生的巨大后坐力，避免车架产生塑性变形，副车架上集成有液压起竖系统、伺服控制阀组与姿态传感器，可自动完成定向器的俯仰与回转动作，无需人工手动操作瞄准。

　　整车油路、气路与电路均采用分舱布置，液压管路与电气线路分开敷设，避免管路干涉与电磁干扰，燃油箱布置在底盘两侧车架下方，总容积满足500公里以上公路行驶的续航需求，随车工具与备件箱布置在驾驶室后方的舱段内，可携带日常维护所需的工具与易损备件。建模过程中对底盘的传动系统、转向系统均做了结构还原，传动轴的万向节角度、转向拉杆的运动行程均按照实际参数设置，可支持后续做运动仿真验证，上装发射装置的起竖液压缸行程、回转支撑的齿圈参数均按照实车比例还原，能够模拟发射装置的起竖、回转动作。该模型可用于军用车辆装备展示、作战仿真场景搭建、地面武器装备结构教学等场景，结构细节覆盖了底盘行走系统、上装发射系统、驾驶室防护结构等核心部分，能够清晰展示多管火箭炮运载发射平台的整体布局与结构连接关系，为相关装备的结构认知、方案演示提供直观的三维载体。
