马奇诺防线50毫米钟形要塞迫击炮结构

　　这款适配GFM钟形防御工事的50毫米迫击炮，核心应用场景是永备防御工事的近距离火力支援，专门为工事内的固定作战点位设计，区别于野战便携迫击炮，其安装逻辑完全贴合要塞钟形射击口的使用边界，不需要额外架设地面炮架，直接通过适配的安装基座嵌入工事的射击位结构，在工事内部即可完成全部射击操作，不需要暴露操作人员到工事外部。从实际用途来看，这类小口径要塞迫击炮主要打击工事周边1000米范围内的暴露步兵、简易野战工事以及近距离装甲目标，弥补要塞重机枪曲射能力不足的缺陷，填补重武器射击死角，尤其是工事反斜面、壕沟等直射火力无法覆盖的区域，依靠曲射弹道完成火力覆盖。

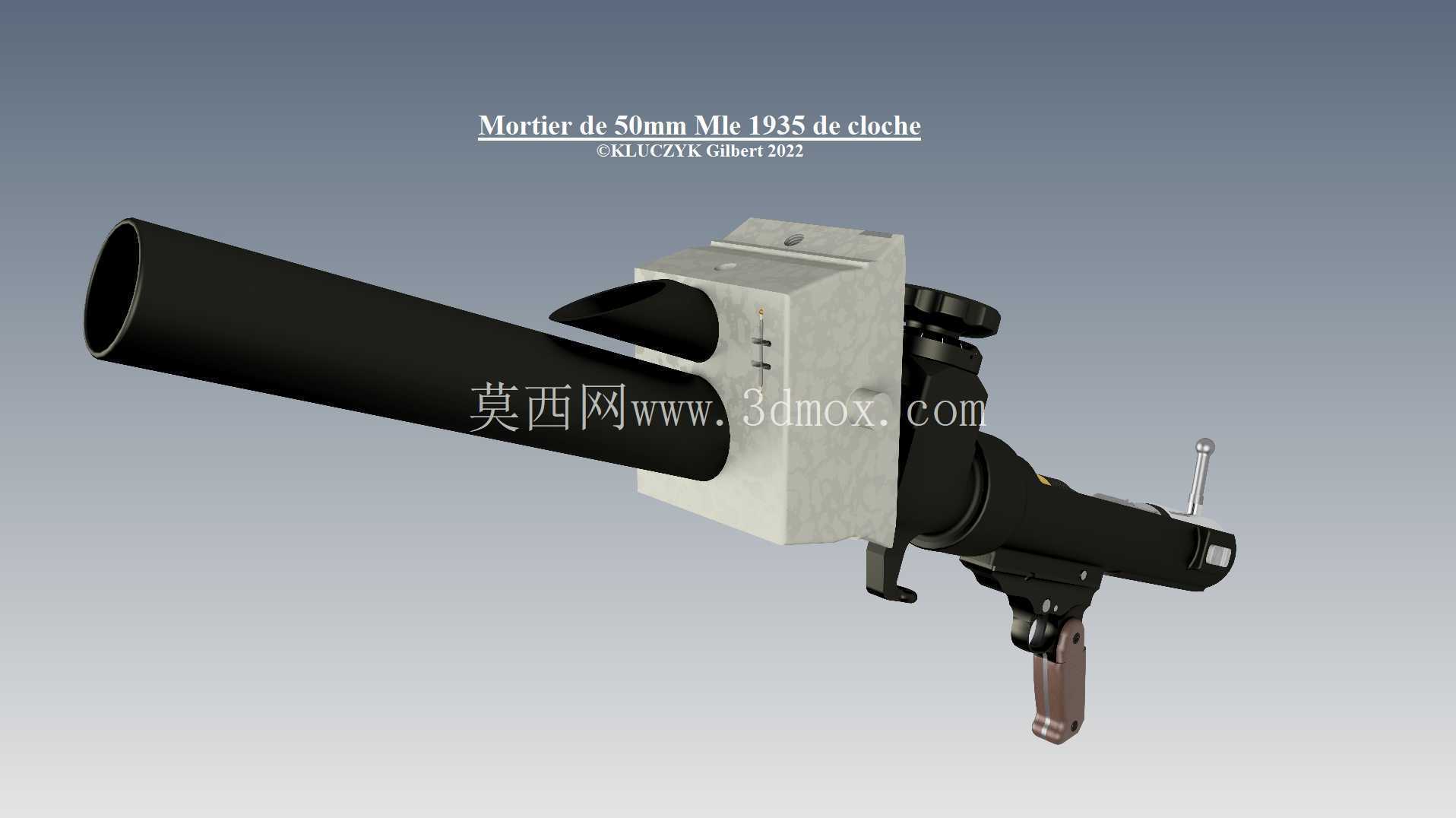

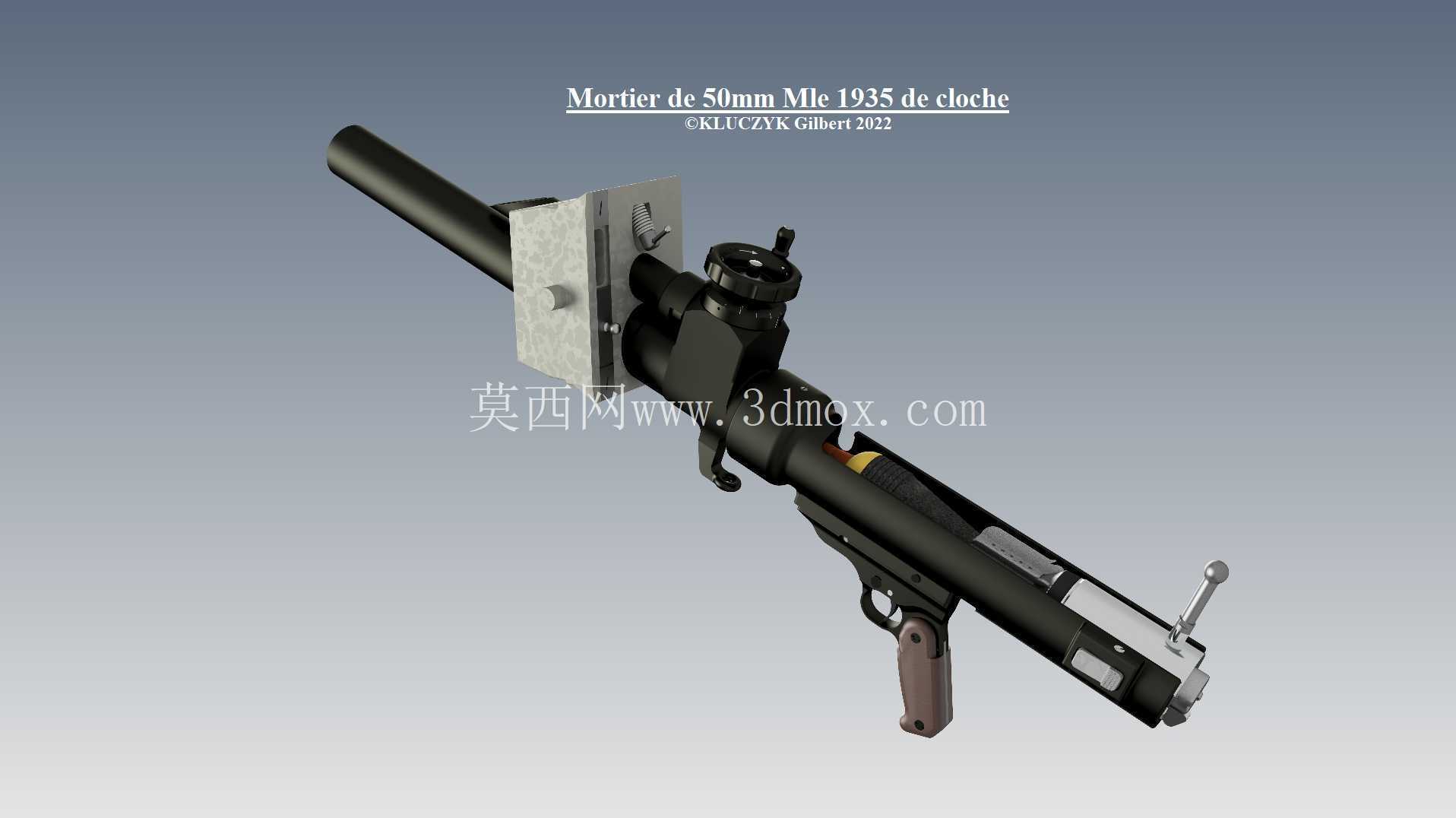

　　从功能特性上看，整炮重量控制在11kg，单人即可在工事内部完成装填、瞄准、击发的全套操作，炮身通过安装基座与钟形工事的装甲结构连接，可在射击口允许的角度范围内完成水平回转与俯仰调节，俯仰调节机构带有明确的刻度标识，配合简易瞄准装置可快速完成目标标定，击发机构采用手动拉杆式设计，操作行程短，适合工事内狭小空间操作，炮尾结构紧凑，不会与工事内壁发生干涉。设计思路上，这款炮完全围绕要塞固定作战的需求展开，没有设计野战迫击炮的两脚架与座钣结构，将安装接口直接集成在炮身中部的方形基座上，基座的安装孔位完全匹配GFM钟形工事的预设固定点位，安装后炮身的伸出长度刚好适配钟形射击口的外伸边界，不会过多暴露在工事外侧被敌方火力击毁，同时炮身的后坐行程经过专门设计，后坐力直接通过安装基座传递到工事的装甲结构上，不需要额外的后坐缓冲装置，简化了结构复杂度，降低了工事内的维护难度。

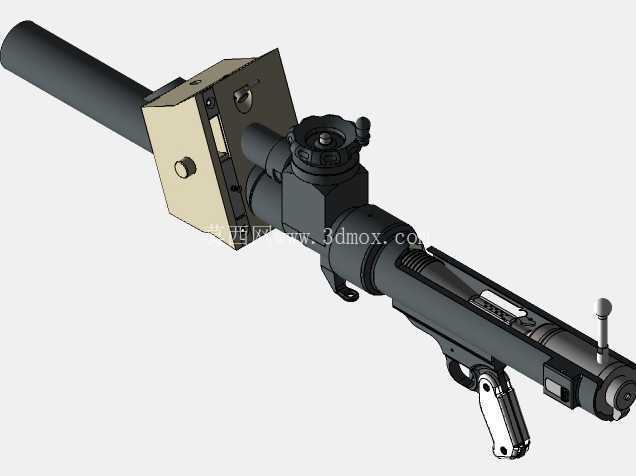

　　外形尺寸与安装边界方面，炮管总长度适配钟形射击口的深度，安装后炮口伸出工事外壁的长度控制在最小范围，减少被弹面积，中部的方形安装基座尺寸与工事射击口的内框尺寸匹配，安装后可通过基座上的锁紧机构快速固定炮身的射击角度，也可快速解锁调整射向，炮身尾部的操作机构全部位于工事内部，握把、击发拉杆、瞄准调节旋钮的布置位置符合人体工程学，操作人员在站姿或半蹲姿态下即可完成所有操作，不需要额外的操作空间，炮身的最大回转半径经过测算，在工事内部操作时不会触碰周围的弹药架、观察设备等其他工事内设施。

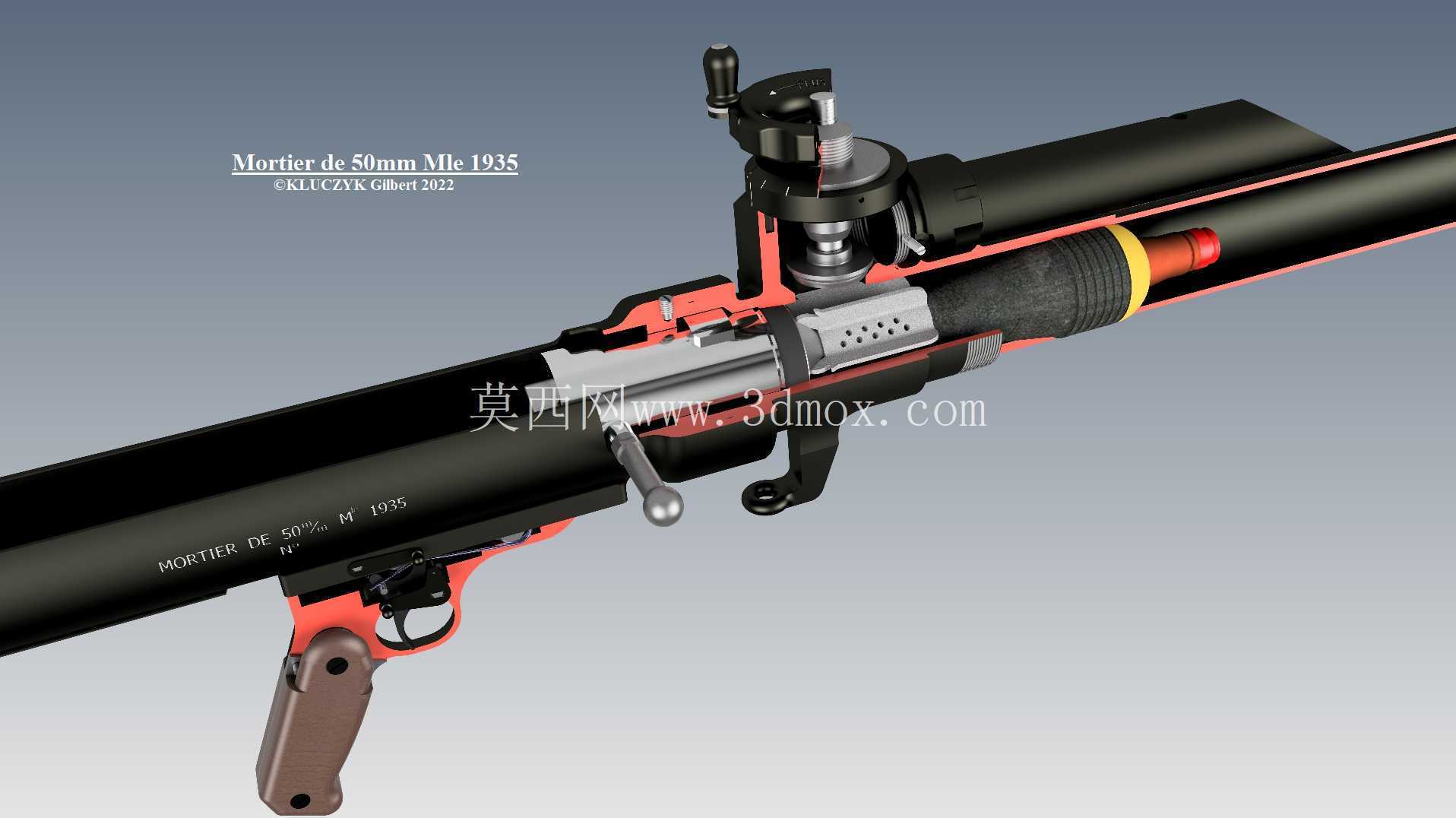

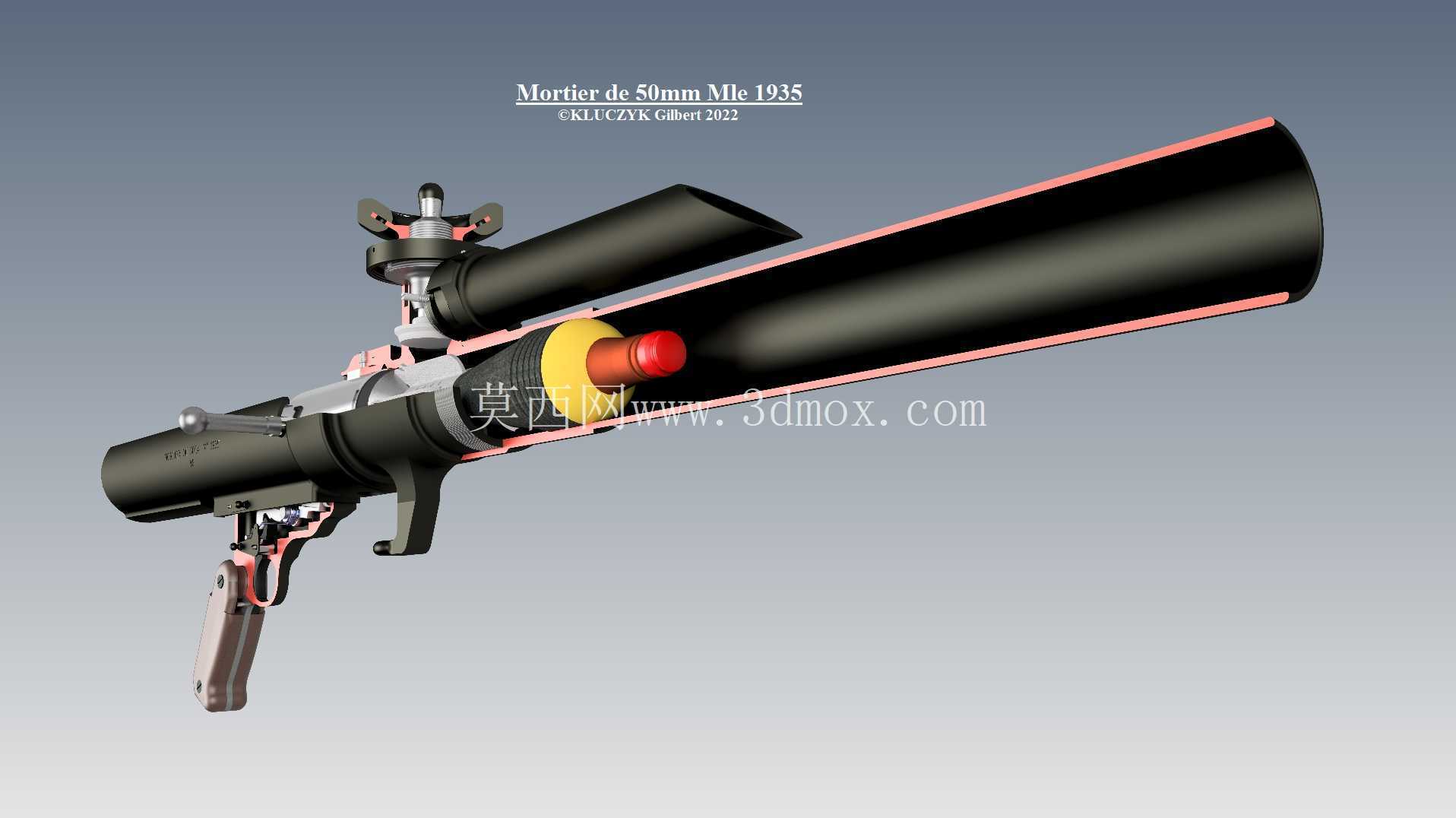

　　从结构细节来看，炮管与安装基座之间采用回转支撑结构，水平转动的阻尼适中，既可以快速调整射向，也能在瞄准后保持位置稳定，俯仰调节机构带有锁紧装置，调整到对应射角后可快速锁死，避免射击过程中射角偏移，装填口位于炮身尾部靠近操作位的一侧，装填动作路径短，可在狭窄空间内快速完成弹药装填，提升战斗射速。这类要塞迫击炮的结构设计完全服务于固定防御的作战需求，没有冗余的野战适配结构，所有的尺寸边界、操作逻辑都围绕钟形工事的内部空间、射击口参数展开，是永备防御工事配套武器的典型设计思路，在结构建模过程中需要重点还原安装基座的配合尺寸、各操作机构的运动行程、炮身与安装位的干涉边界，确保模型可用于要塞作战场景的模拟演示、武备结构教学以及相关防御工事的配套设计参考。
