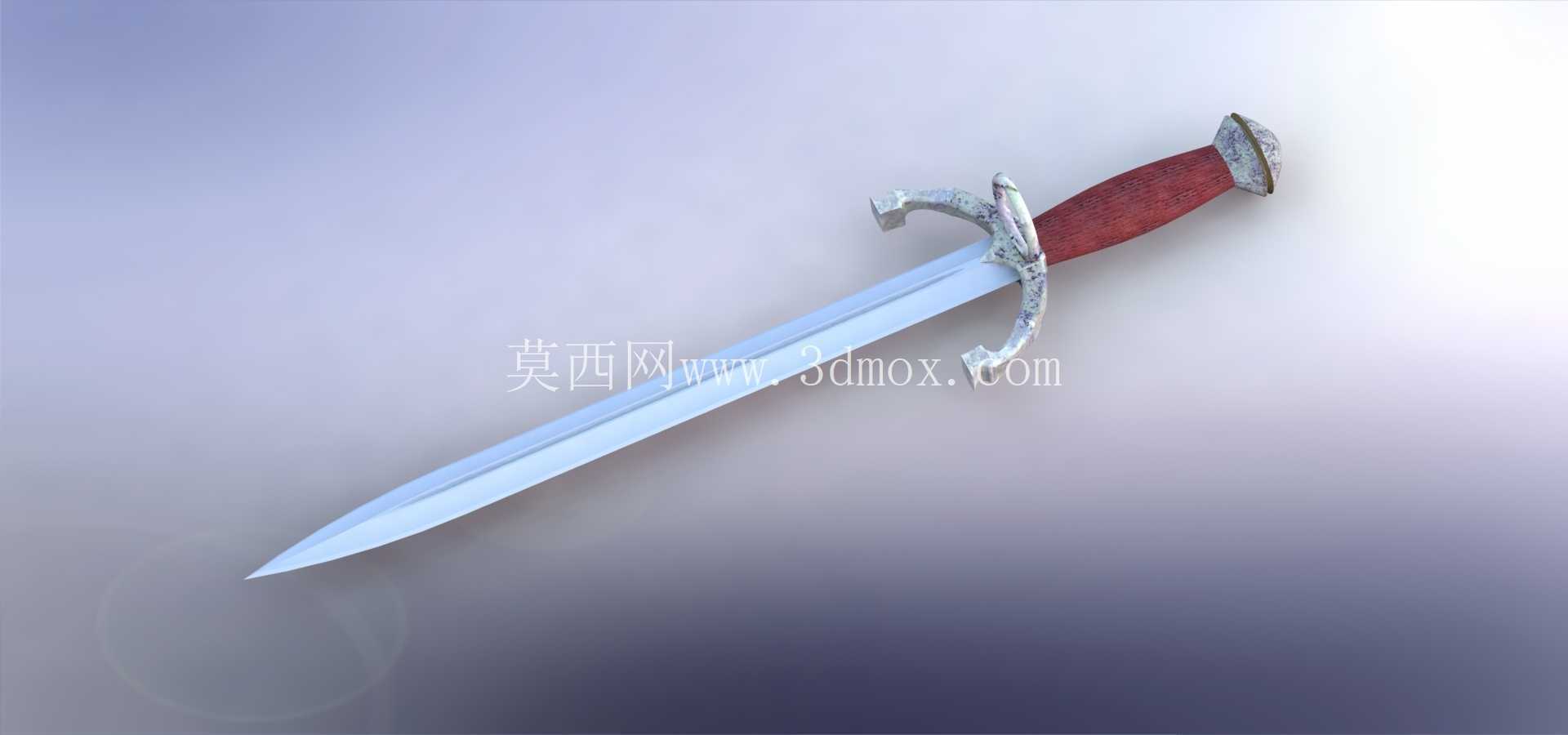

仿古环柄短剑三维数字复原结构

　　设计过程中优先还原了环柄类短剑的典型受力特征，剑身采用双面对称开刃的菱形截面结构，从护手位置向剑尖方向做连续的厚度收窄，既保证剑身靠近护手位置的结构强度，满足劈砍动作下的根部抗弯需求，也让剑尖位置保持足够的穿刺锐度，截面变化的过渡圆角控制在R0.8-R1.5区间，避免应力集中导致的剑身断裂风险。护手部分采用对称外伸的弧形环臂结构，环臂末端做圆润收头，既保留历史原型的装饰特征，也能在实际握持时阻挡手部向剑身方向滑动，护手与剑身的连接位置设计有方形定位榫，插入剑身根部的对应榫槽后，可抵消劈砍时产生的周向扭转力，避免护手与剑身出现相对转动。本次完成的环柄短剑三维结构，参考历史存世同类短剑的实物比例进行逆向还原，整体结构分为剑身、护手、握柄、柄首四个核心装配单元，各部件之间采用过盈配合加粘接定位的装配逻辑，完全匹配传统金属短剑的实际组装工艺。从实际应用场景来看，该结构可用于冷兵器文化展陈的道具制作、仿古兵器文创产品的结构打样、影视道具的前期结构验证，也可作为金属工艺教学中刀剑类产品结构设计的参考案例，帮助从业者理解传统短剑的受力传递逻辑与部件配合关系。

　　握柄部分采用贴合手型的纺锤形曲面，中段直径适配成年男性手掌的握持围度，表面预留0.5mm的包覆层安装厚度，可匹配木质、皮革、缠绳等不同类型的握柄包覆工艺，握柄内部设计有贯通的安装孔，剑身尾部的延伸柄舌穿过该孔后与柄首做铆接固定，铆接位置预留1.2mm的沉头深度，保证铆接完成后柄首表面平整无凸起。柄首采用配重式设计，整体重量占全剑总重的18%左右，可将整剑的重心控制在护手前30mm的位置，这个重心区间既保证握持时的操控灵活性，也能让劈砍动作获得足够的惯性力，避免头重脚轻导致的长时间握持疲劳。

　　外形尺寸方面，整剑全长控制在380mm区间，其中剑身长度245mm，握柄长度110mm，护手最大外伸宽度72mm，柄首最大直径28mm，所有部件的安装边界都做了公差匹配设计，剑身与护手的配合公差取H7/k6，握柄与柄舌的配合公差取H8/js7，完全满足金属铸造、3D打印、数控铣削等不同加工工艺的精度要求。在结构细节处理上，剑身的血槽采用对称双槽设计，槽深从靠近护手位置的2.2mm向剑尖方向逐步收浅至0，槽边做R0.3的圆角过渡，既减轻剑身整体重量，也能提升剑身的侧向抗弯刚度；护手的环臂内部做局部掏空掏空处理，在不降低结构强度的前提下减少不必要的重量堆积，让整剑的重量分布更均衡；握柄表面设计有间隔8mm的环形浅槽，可提升包覆层与握柄基材的粘接附着力，避免使用过程中包覆层出现滑动脱落。

　　针对不同的加工场景，该结构还预留了工艺调整空间，若采用失蜡法铸造成型，所有转角位置都预留了铸造拔模斜度，最小壁厚控制在2.5mm以上，避免铸造时出现冷隔、浇不足的缺陷；若采用3D打印成型，所有悬空位置的支撑接触面都设计了45度的自支撑角度，减少后期支撑去除的工作量；若采用数控铣削加工，所有曲面的曲率都控制在刀具可加工范围内，无需特殊定制刀具即可完成全结构加工。从结构验证的角度来看，该模型在建模过程中完成了静力学受力仿真，在剑尖施加150N的侧向载荷时，剑身最大变形量不超过1.2mm，最大应力位置出现在剑身根部，应力值远低于普通碳钢的屈服强度，完全满足常规展示、道具使用的强度要求；在握柄位置施加200N的轴向拉力时，柄舌与柄首的铆接结构无松动、无塑性变形，可保证长期使用过程中的结构稳定性。
