小型四旋翼航拍巡检无人机结构设计

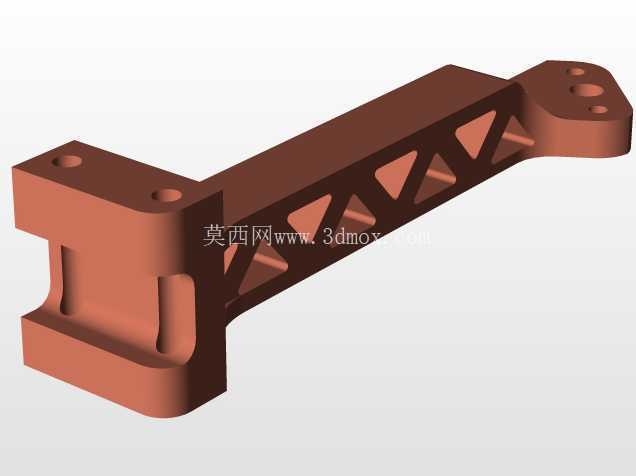

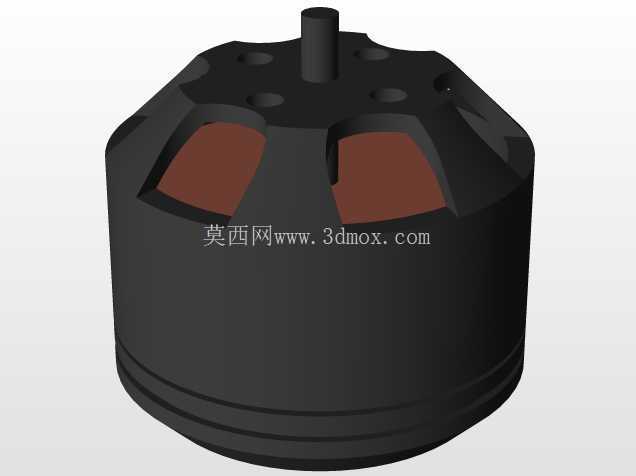

　　这款四旋翼飞行器的结构设计，核心围绕轻量化与载荷适配性展开，机臂采用镂空桁架式构型，在保证结构刚度满足飞行工况载荷的前提下，尽可能削减非承力区域的材料冗余，降低整机起飞重量，提升续航表现。从安装边界来看，四个机臂沿中心机架呈十字对称分布，旋翼旋转平面的投影直径控制在常规便携收纳的尺寸区间内，机臂末端的电机安装座预留了标准无刷电机的定位孔位，可适配不同KV值的外转子无刷电机，匹配对应尺寸的三叶螺旋桨，桨叶与中心机架的电气舱预留了足够的安全间隙，避免大机动飞行时桨叶剐蹭机身部件。

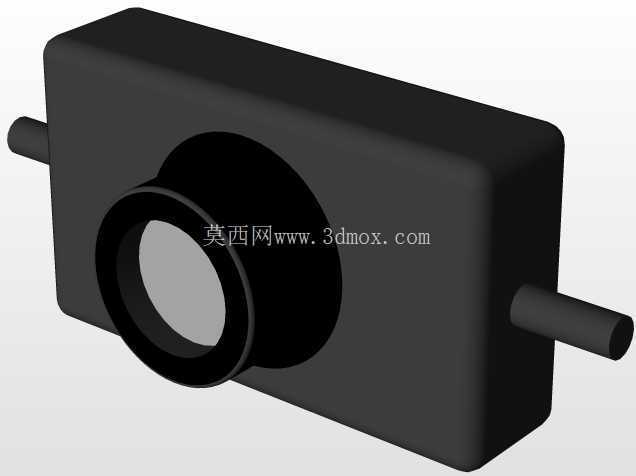

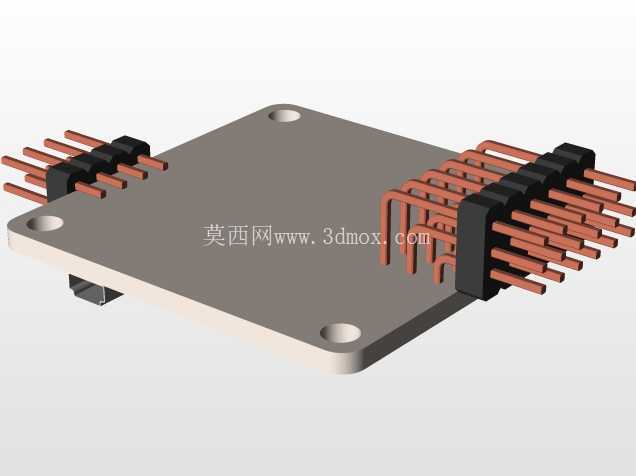

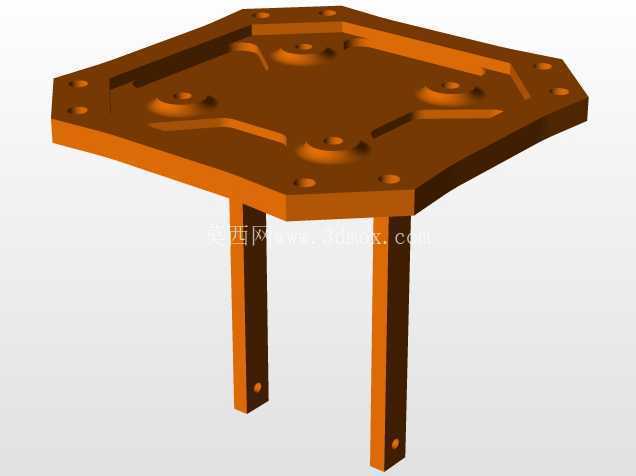

　　中心机架采用分层堆叠的设计思路，上层为飞控与导航模块的安装舱，下层预留了电池挂载位，中间层设置了电调的走线槽与固定位，所有电气部件的安装位都预留了标准的安装孔距，可兼容市面上主流的开源飞控硬件与通用电调规格，不需要额外做结构改装即可完成硬件装配。从实际应用场景出发，这类小型四旋翼飞行器可适配低空航拍、电力线路巡检、园区安防巡查等多种作业场景，机架顶部预留了通用的相机挂载接口，可搭载轻量化的运动相机或小型可见光吊舱，满足不同场景的影像采集需求。

　　设计过程中重点考量了飞行过程中的振动传递路径，电机安装座与机臂的连接位置设置了减震缓冲结构，可过滤电机高速旋转产生的高频振动，避免振动传递至飞控的惯性测量单元与挂载的相机模块，提升飞行姿态控制精度与影像采集清晰度。机臂与中心机架的连接采用快拆式定位结构，日常收纳时可快速拆卸机臂，缩小整机收纳体积，便于外出作业时携带运输，连接位置的定位销与锁紧结构可保证装配后的同轴度与连接刚度，不会因为飞行中的振动出现连接松动的问题。

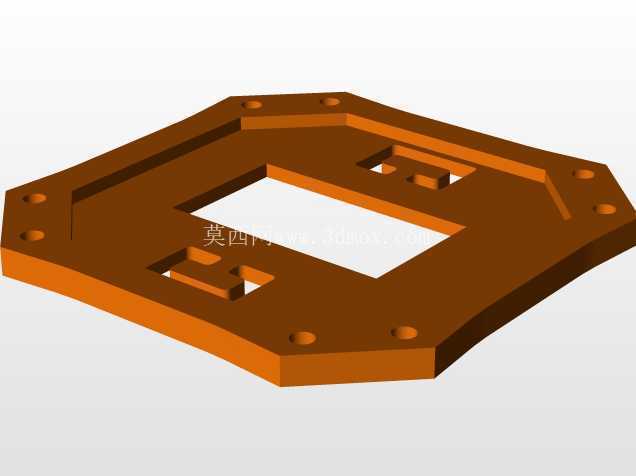

　　机架的电气舱做了分区设计，电源走线与信号走线分槽布置，避免大电流电源线路对飞控的传感信号产生电磁干扰，舱体边缘预留了散热通风间隙，可在飞行过程中利用自然气流带走电调与电源模块工作产生的热量，避免长时间飞行时电气部件出现过热降效的问题。起落架部分采用轻量化的支腿结构，安装在中心机架的下方，支腿的高度预留了足够的挂载空间，可保证下方挂载的相机在起降过程中不会与地面发生剐蹭，支腿末端设置了缓冲脚垫，可吸收着陆时的冲击载荷，降低硬着陆对机架内部精密电气部件的冲击影响。从结构强度校核的角度来看，机臂的截面构型经过了受力优化，可承受飞行过程中最大拉力工况下的弯曲载荷，不会出现机臂形变导致的旋翼平面倾斜问题，保证飞行过程中的姿态稳定性。中心机架的底板采用高强度的轻量化板材加工，所有安装孔位的位置精度控制在装配公差允许范围内，可保证各个部件装配后的位置度符合设计要求，避免因为装配偏差导致整机重心偏移，影响飞行控制效率。整机的重心设计严格控制在旋翼升力平面的几何中心位置，电池挂载位设置了可微调的安装槽，可根据搭载的不同载荷重量调整电池安装位置，补偿载荷带来的重心偏移，保证各个旋翼的拉力分配均匀，降低不必要的动力损耗。
