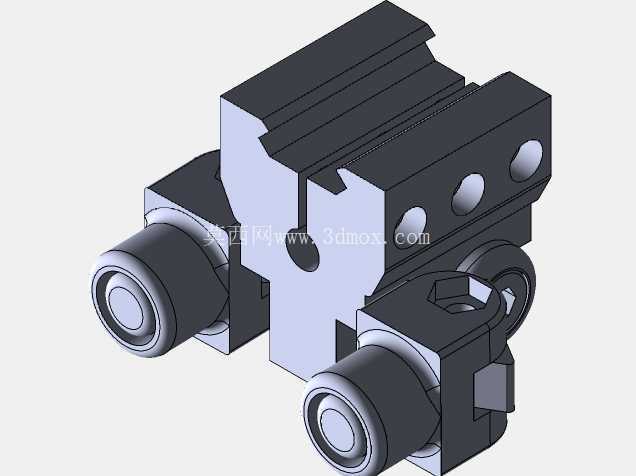

适配22mm导轨的双脚安装连接支架

在工业装配、通讯设备架设、小型工装搭建的场景里，导轨类安装结构的适配连接件一直是影响装配效率与结构稳定性的核心部件，这款适配22mm宽度导轨的双脚架，就是针对这类安装场景设计的专用连接构件。从实际使用场景来看，这类支架常应用在通讯设备导轨安装、小型气动元件导轨固定、检测传感器的导轨位加装、户外临时架设的导轨类工装接驳环节，相比单脚卡接的导轨固定件，双脚结构的接触面积更大，在承受侧向载荷、设备振动工况下的抗偏移能力更强，不会因为长期受交变载荷出现卡接松脱、位置滑移的问题。

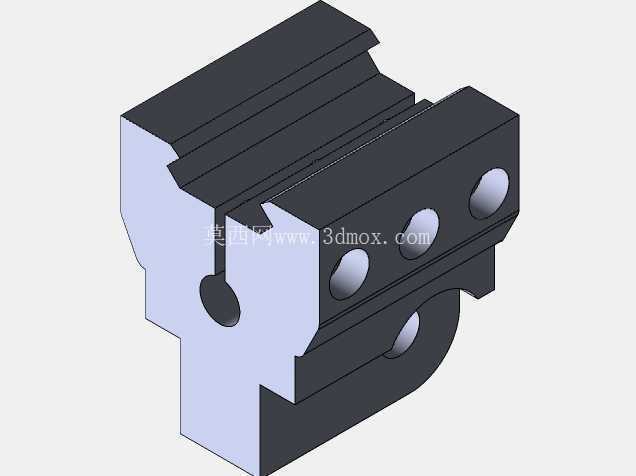

从功能特性上看，这款支架的导轨卡接侧做了与22mm标准导轨完全匹配的卡槽型面，卡槽的内侧公差按照导轨安装的通用配合要求设计，既可以保证支架能够顺畅推入导轨完成预装，又不会因为间隙过大导致安装后出现旷量，支架推入导轨后可以通过侧面的顶紧结构完成位置锁定，不需要额外在导轨上打孔，适配现有标准导轨的无孔安装需求，大幅降低现场改装的加工工作量。支架的主体安装面预留了多组不同规格的螺纹安装孔，涵盖M4、M6、M8等常用的机械连接螺纹规格，能够直接对接不同安装孔位的外接设备，不需要额外做转接板加工，不同规格的孔位布局经过受力校核，大规格螺纹孔布置在支架受力的核心承载区，小规格螺纹孔布置在辅助定位区域，避免安装时因为孔位距离边缘过近出现基体开裂、螺纹滑牙的问题。

设计思路上，这款支架没有采用一体化切削的冗余结构，而是在保证结构强度的前提下做了合理的减重设计，支架的非承载区域做了局部的材料去除，既降低了构件本身的重量，也减少了加工过程中的材料损耗，同时不会影响整体的刚性。卡接导轨的卡槽边缘做了小尺寸的倒角导向，安装时不需要精准对齐卡槽边缘，顺着倒角就可以顺利将支架卡入导轨，降低现场安装的对位难度，尤其是在高空作业、狭小空间安装的场景下，这种导向设计能够有效缩短安装耗时。支架的外露安装面做了平面度处理，外接设备安装时可以完全贴合安装面，不会因为接触面不平导致安装后设备出现倾斜、连接螺栓受力不均的问题。

从安装边界与尺寸配合来看，这款支架适配的导轨宽度严格对应22mm标准导轨尺寸，卡槽的深度按照常规导轨的卡接余量设计，卡入后支架与导轨的配合面完全贴合，不会出现局部悬空的情况。支架上配置的弹簧顶紧结构采用标准钢珠与弹簧组合，顶紧力经过调试，既可以保证锁定后支架不会在外力作用下自由滑动，又不会因为顶紧力过大导致支架在导轨上移动调整时过于卡顿，配合使用的紧固件均为通用标准规格，现场维护更换时不需要采购特殊规格的配件，铝管定位结构的尺寸对应14x1mm的标准铝管规格，需要外接延伸杆件时可以直接插入铝管完成接驳，不需要额外做管径适配。

在实际选型应用中，这类双脚导轨支架可以替代传统的打孔安装固定座，在已经铺设完成的导轨系统上加装附属设备时，不需要拆卸原有导轨结构，直接从导轨端部滑入或者侧向卡入就可以完成安装，对于后期设备升级、工位调整的场景适配性极强。相比焊接类的固定支架，这种装配式的支架可以重复拆卸使用，不会破坏导轨本身的结构，调整位置时只需要松开顶紧结构就可以滑动到目标位置重新锁定，在多品种小批量的生产工装搭建、临时通讯站点架设、设备改造加装传感器的场景下，能够大幅降低施工成本，缩短装配周期。支架的结构受力经过实际工况验证，在常规的静态承载下不会出现结构变形，在存在持续振动的设备旁安装时，配合螺纹锁固胶使用可以长期保持位置稳定，不会出现松脱移位的问题。
