简化结构AK47玩具造型三维数模

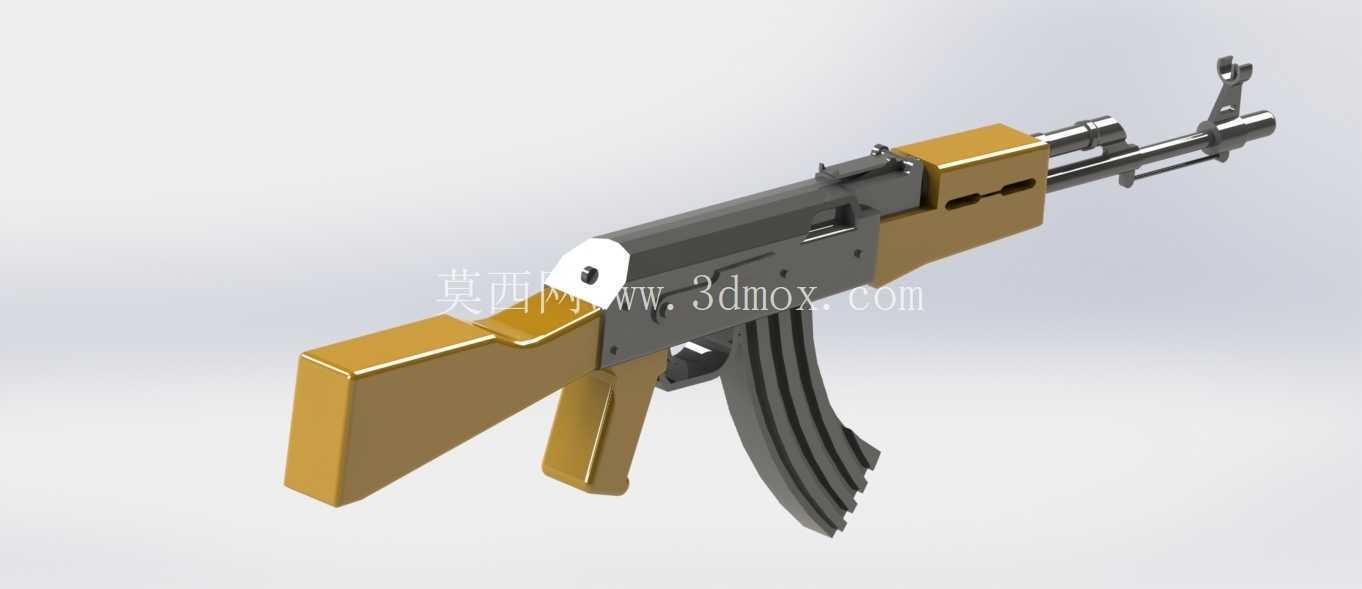

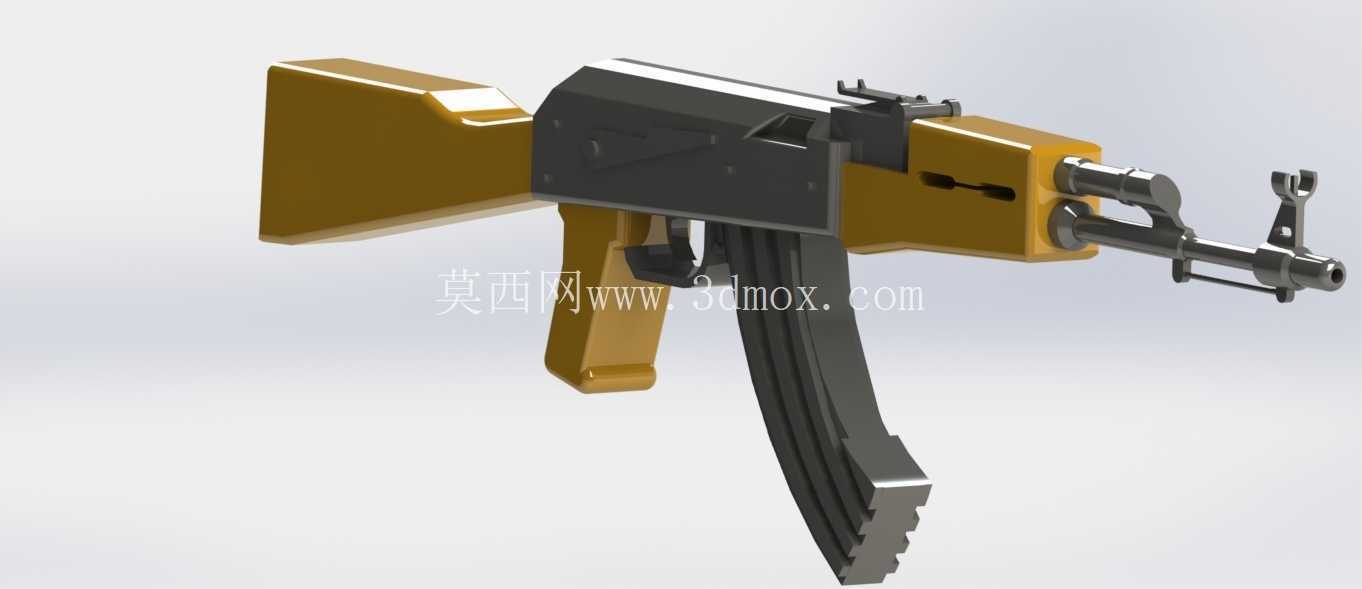

　　本次呈现的数模为简化结构的AK47玩具造型，整体设计完全规避真实枪械的击发、供弹等功能性结构，所有部件仅做外形还原，无任何可实现击发动作的联动结构，从设计源头就锁定玩具属性，不存在改装为具备致伤能力器具的可能。从结构设计逻辑来看，整体采用分块式建模思路，将枪身拆分为固定枪托、机匣主体、护木、握把、弹匣、瞄准组件、枪口装置七个独立模块，各模块之间采用定位凸台与卡槽配合的装配方式，无需额外紧固件即可完成拼接，适配3D打印、注塑成型等小批量玩具生产工艺，降低生产环节的装配难度。外形尺寸方面，整体按照真实AK47枪械1:2的比例做缩放设计，全枪长度控制在430mm左右，机匣最大宽度32mm，固定枪托尾部到扳机护圈的距离为165mm，握把垂直高度85mm，弹匣长度120mm，所有边角均做R2-R3的圆角处理，不存在尖锐凸起，符合玩具类产品的安全设计规范，安装边界上无需额外配套固定支架，整体为手持使用设计，重心落在扳机护圈靠前15mm位置，单手握持时重量分布均匀，不会出现头重脚轻的握持不适感。

　　从实际应用场景来看，该造型可作为拼装类玩具的核心结构件，搭配简易的拼装说明书即可作为青少年科普类拼装教具使用，帮助使用者了解轻武器的基本外形构成，同时也可作为影视道具、桌面摆件的原型数模，经过表面喷涂处理后可还原木质护木、金属机匣的视觉效果，适配静态展示场景的使用需求。设计过程中对原枪械的复杂曲面做了平面化简化处理，机匣部分取消了真实枪械上的快慢机、抽壳钩等细小凸起结构，将原本多曲面拼接的机匣外壳简化为两个对称的半壳结构，护木与枪托部分采用等壁厚设计，壁厚统一设置为2.5mm，既保证3D打印时的结构强度，又不会因为壁厚过大导致打印件重量超标，弹匣部分做了一体化设计，取消了真实弹匣的托弹板、弹簧等内部结构，仅保留弧形弹匣的外形轮廓，与机匣的连接采用燕尾槽结构，插拔力度控制在15N左右，既不会轻易脱落，又能顺畅完成插拔动作。

　　瞄准组件部分将原本可调的表尺、准星做了固定化处理，准星高度固定为12mm，表尺为简化的梯形凸起，不具备调节功能，仅做外形示意，枪口装置部分简化了真实枪口的制退器结构，做成圆柱形套筒造型，与枪管部分采用过盈配合装配，无需额外粘接即可固定。从建模细节来看，所有配合面均预留了0.2mm的装配间隙，适配FDM3D打印的精度误差，避免出现打印后零件无法装配的问题，枪身表面没有添加多余的刻字、标识细节，预留了足够的后期处理空间，使用者可根据需求自行添加水贴、喷涂标识。

　　握把部分的弧度参考了真实枪械的握持角度，与竖直方向呈12度后倾角，贴合手掌自然握持的姿态，长时间握持也不会出现硌手的问题，扳机护圈做了加大处理，内部净空间高度达到25mm，即便是佩戴薄手套也能顺利伸入，扳机部分为固定结构，与护圈之间预留1mm间隙，仅做外形示意，无法扣动，进一步强化玩具的安全属性。枪托部分采用平直造型，尾部做了10度的倾斜角，抵靠时贴合肩部轮廓，枪托内部为空心结构，可在内部添加配重块调整整体重心位置，满足不同使用者对握持手感的需求。整体数模的所有特征均采用参数化建模方式，各部分尺寸可根据实际生产需求做等比例缩放，若需要做1:1比例的展示道具，只需将整体参数放大2倍即可，所有配合间隙会随比例同步缩放，不会出现装配错位的问题。
