转盘式多工位螺母自动拧紧设备

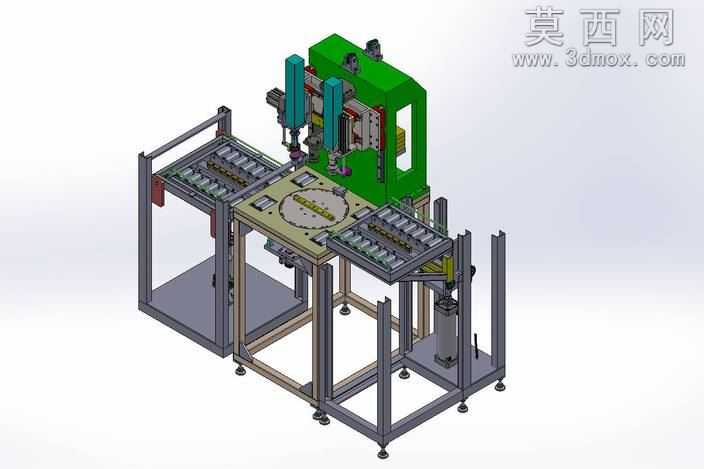

本作品为转盘式多工位螺母自动拧紧设备的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，涵盖所有标准件与定制加工件的结构细节，无特征缺失与结构错漏。模型渲染阶段采用工业级写实材质方案，铝型材机架赋予磨砂银白金属材质，表面做轻微氧化质感处理，还原工业铝型材的真实触感；绿色立式安装机架采用烤漆金属材质，调整粗糙度参数模拟漆面的细微颗粒感；转盘工作台采用45号钢调质后的哑光金属材质，定位工装夹具根据加工属性赋予不同材质，定位块做发黑处理质感，电批锁付机构的塑料外壳、金属批杆、传动部件分别赋予对应材质，透明安全防护栏采用半透明亚克力材质，调整折射与透明度参数还原真实防护板的视觉效果，整体渲染光影采用车间顶光环境，突出设备的结构层次与工业质感。结构设计上，设备采用方管焊接搭配工业铝型材的组合式机架，底部配置可调脚轮与固定脚杯，兼顾设备移动便利性与工作状态的稳定性；中部采用多工位分割器驱动的圆形转盘，沿转盘圆周均匀布置多组螺母定位工装，可同步完成工件上料、螺母预放、多轴同步拧紧、成品下料等工序，大幅提升装配效率；上部立式安装架搭载多组伺服电批锁付机构，配备Z向进给导轨与压力传感模块，可精准控制螺母拧紧的扭矩与下压行程，保证锁付一致性；侧边配置上下料输送滑道，可对接前端上料机构与后端下料流水线，实现全流程自动化作业。设计思路围绕螺母拧紧工序的自动化升级需求，针对传统人工拧紧效率低、扭矩一致性差、不良率高的痛点，采用转盘式多工位并行作业方案，将单工序循环时间压缩至秒级，同时通过伺服扭矩控制实现拧紧过程的参数可追溯，适配小规格螺母的高精度锁付需求，设备结构紧凑，工位布局符合人体工程学与自动化产线对接要求，可直接用于同类自动锁付设备的方案参考、结构改制与工程出图，模型装配约束完整，可直接进行运动仿真验证各机构的动作干涉情况，验证工位节拍的合理性。
