汽车零部件焊接定位控制夹具设计

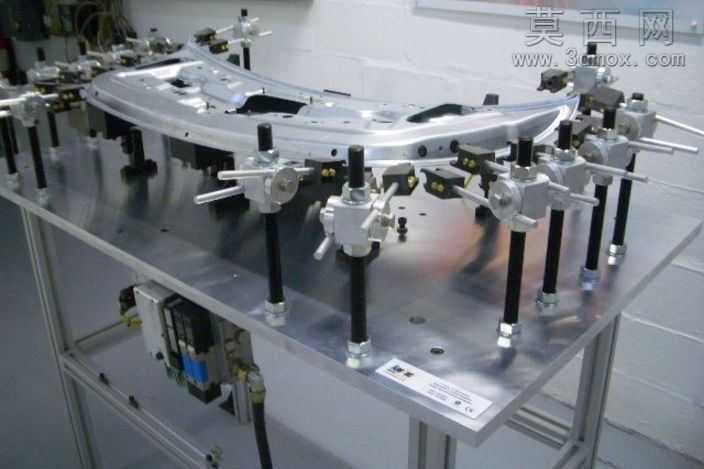

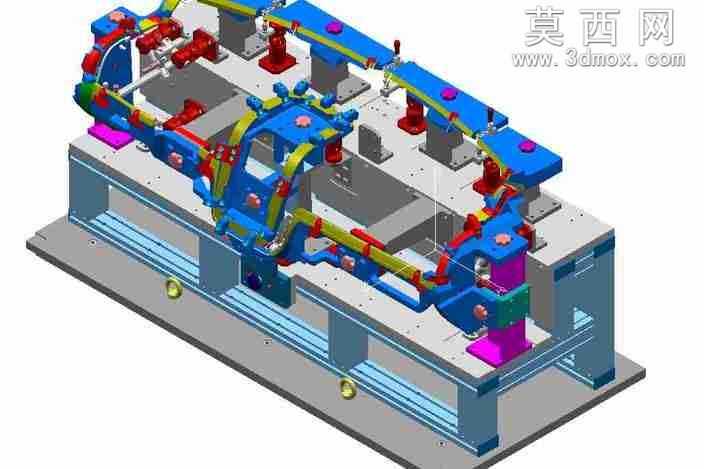

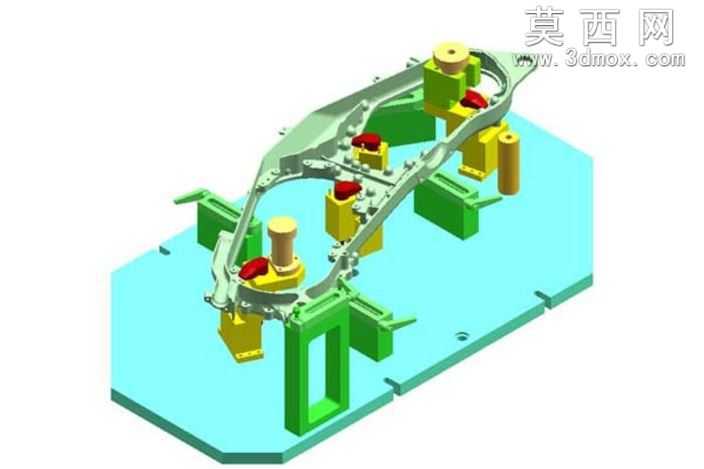

本控制夹具采用三维参数化建模完成整体设计，建模过程中严格遵循工装夹具设计的基准统一原则，以工件的工艺孔与型面作为核心定位基准，确保装夹定位精度满足加工工艺要求。模型搭建阶段先完成夹具底座的框架结构建模，底座采用型钢焊接框架搭配加厚安装平台的结构形式，平台表面预留标准化的T型槽与定位销孔位，方便各类定位组件、夹紧组件的灵活调整与安装，底座底部设置可调支撑脚，可适配不同安装平面的水平度调节需求。定位组件设计上，针对待装夹工件的异形曲面结构，设置了多组仿形定位块，定位块贴合面完全匹配工件的外轮廓型面，同时搭配可伸缩式定位销，精准插入工件的工艺定位孔，实现工件六个自由度的完全限制，避免装夹过程中出现窜动、偏移问题。夹紧机构采用手动快速夹钳与气动夹紧单元组合的布局，针对工件不同位置的夹紧需求，在刚性较强的工艺搭边位置布置夹紧点，夹紧压头采用聚氨酯包覆材质，既保证足够的夹紧力防止加工过程中工件移位，又避免压头划伤工件表面。模型渲染阶段对不同功能部件赋予差异化材质：底座框架赋予磨砂灰铸铁材质，定位块赋予调质钢金属材质，夹紧单元的操作手柄赋予红色工程塑料材质，气动管路赋予蓝色尼龙材质，通过材质区分清晰展现夹具各部分的功能分区，整体结构层次分明。设计过程中充分考虑夹具的操作便捷性，所有夹紧操作手柄均布置在操作人员易触及的外侧区域，工件吊装上下料的空间预留充足，无结构干涉问题，同时各定位块、夹紧单元均采用模块化设计，可通过更换少量适配部件实现相似规格工件的装夹，提升夹具的通用适配能力，整体结构刚性充足，定位精度稳定，可满足批量生产过程中的工件装夹需求。
