四款不同构型德系虎式装甲作战载具设计

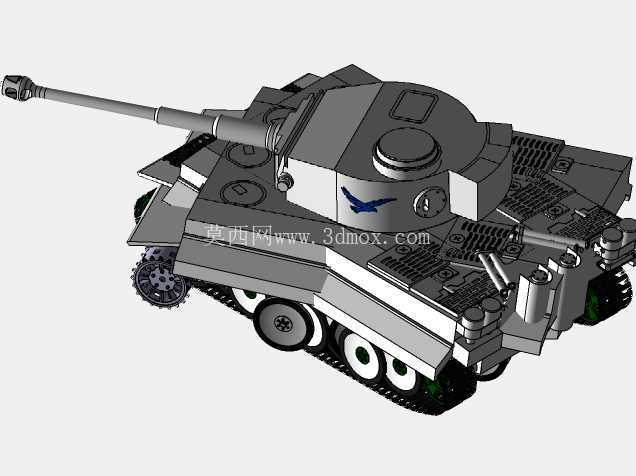

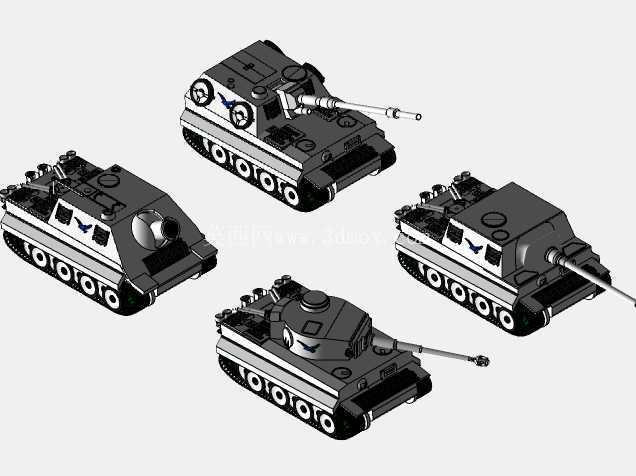

本次呈现的四款虎式装甲载具三维设计，覆盖了二战时期虎式系列衍生的主流构型差异，从结构设计层面还原了不同改型的功能侧重与布局逻辑。首先从实际应用场景来看，这类重型装甲载具主要承担地面攻坚、阵地突破、反装甲作战的核心任务，不同构型的设计差异直接对应不同的战场定位：常规量产型虎式侧重正面装甲防护与长身管火炮的直射精度，整体布局围绕主炮俯仰射界、炮塔旋转机构的布置优化，车体首上装甲的倾角设计兼顾了防弹外形与内部舱室的空间利用率，履带行走机构的交错负重轮布局，既保证了大重量车体的接地压强控制，也能在复杂越野路面提供足够的行驶稳定性，避免松软地形下的陷车问题。

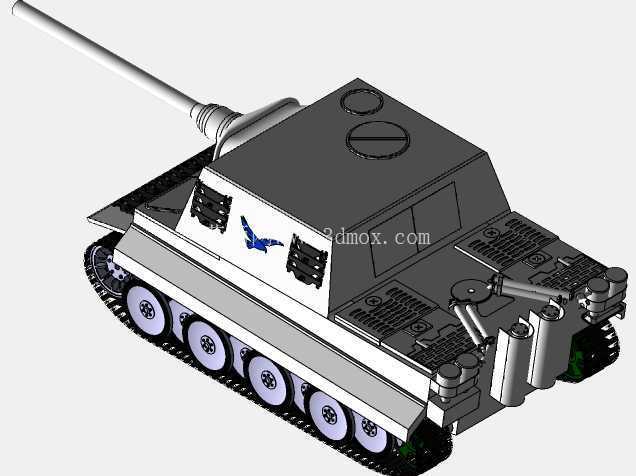

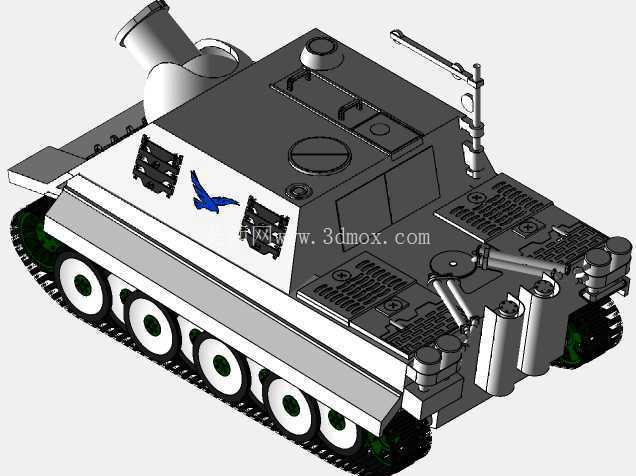

从设计思路层面拆解，四款构型的差异首先体现在战斗室布局上：其中一款无炮塔突击炮构型，取消了旋转炮塔结构，将大口径火炮直接固定在车体战斗室正面，这种设计一方面降低了整车高度，减少了正面受弹面积，另一方面可以容纳更大口径的反工事火炮，省去炮塔旋转机构的重量后，可以进一步加厚正面装甲厚度，适合伴随步兵推进执行定点摧毁工事的任务，这类构型的安装边界需要重点考虑火炮后坐行程与战斗室内部空间的匹配，炮尾后坐极限位置与战斗室后壁预留足够安全间隙，同时保证装填手的操作空间不受干涉。另一款指挥型构型，在炮塔顶部增设了额外的通讯天线基座与观察指挥塔，车体内部预留了通讯设备的安装空间，炮塔内部的布局调整了弹药架位置，为指挥人员与通讯设备腾出操作区域，这类改型的外形尺寸与常规量产型基本保持一致，仅在顶部附属部件上存在差异，行走机构与动力舱布局完全通用，便于战场后勤的零件互换。

还有一款轻量化改型，适当缩减了侧面装甲厚度，优化了炮塔外形的防弹倾角，在保证正面防护能力的前提下降低整车重量，提升公路机动速度与长距离行军的可靠性，这类构型的履带板宽度略窄于标准型，对应的诱导轮、主动轮齿形参数做了匹配调整，避免行驶过程中出现履带脱齿问题。最后一款是带附加装甲的野战改进型，在车体侧面与炮塔正面额外加装了间隙装甲板，装甲板与主装甲之间预留了足够的间隙，用于提前引爆破甲弹，降低主装甲承受的金属射流侵彻深度，这类附加装甲的安装接口采用了螺栓固定的快拆设计，前线维修人员可以在战地条件下快速更换受损的附加装甲板，不需要对主装甲结构进行切割焊接。

从外形尺寸与安装边界来看，四款载具的底盘长度、宽度、履带中心距参数保持统一，保证底盘零部件的通用性，差异主要集中在上部战斗室与炮塔部分：无炮塔突击炮的整车高度最低，比常规炮塔型低近三十厘米，在掩蔽物后隐蔽时更不容易暴露目标；指挥型因为加高了指挥塔，整车高度比常规型高十五厘米左右，顶部天线展开后高度进一步增加，设计时需要考虑天线放倒后的固定位置，避免行军过程中天线与沿途障碍物发生剐蹭。轻量化改型因为调整了尾部动力舱的散热口布局，动力舱的上部轮廓略有降低，整车重心比常规型低两厘米左右，越野行驶时的侧倾稳定性更好。带附加装甲的改型因为侧面加装了装甲板，整车宽度比常规款宽八厘米，在通过狭窄道路、铁路运输平板车装载时需要额外考虑宽度余量，对应的侧裙板安装位置也做了外移调整，避免与履带发生运动干涉。

从功能特性层面看，四款构型的行走机构都采用了扭杆悬挂设计，每侧的负重轮行程参数经过匹配调校，保证在不同地形下的负重轮贴地性能，扭杆的刚度参数根据不同构型的整车重量做了对应调整：重量更大的重装甲改型扭杆刚度更高，避免重载下悬挂击穿；轻量化改型扭杆刚度略低，提升行驶过程中的减震效果，提升乘员长时间行军的舒适度。主炮的俯仰机构都采用了液压助力设计，不同构型的火炮俯仰角范围略有差异：无炮塔突击炮因为火炮固定安装，俯仰角范围更小，主要针对正面直射目标设计；炮塔型的火炮俯仰角范围更大，可以应对山地地形下的高低角度目标射击。弹药架的布置都遵循了隔舱化设计思路，弹药存储区域与乘员舱之间设置了防火隔板，降低弹药被击中后殉爆的风险，不同构型因为内部空间差异，弹药携带量略有区别，无炮塔突击炮因为战斗室空间更充裕，弹药携带量比常规炮塔型多近十五发，持续作战能力更强。

在三维建模过程中，所有部件的装配关系都严格按照实际工程逻辑搭建：履带板之间的铰接自由度、负重轮与悬挂臂的转动自由度、炮塔与座圈的旋转自由度、火炮与炮塔的俯仰自由度都做了正确约束，不存在干涉问题，每一处安装接口的配合公差都按照装甲车辆的实际设计标准设置，比如炮塔座圈的配合间隙、负重轮与扭杆轴的配合公差、附加装甲安装螺栓的孔位对齐精度，都符合实际生产的工艺要求，既可以作为军事科普的结构展示模型，也可以作为装甲车辆结构设计的参考案例，帮助设计人员理解重型履带载具的布局逻辑与部件匹配思路。
